PTFE 팔링은 폴리테트라플루오로에틸렌(PTFE)으로 만들어진 특수 랜덤 타워 패킹으로, 탁월한 내화학성과 비점착성이 요구되는 용도에 맞게 설계되었습니다.

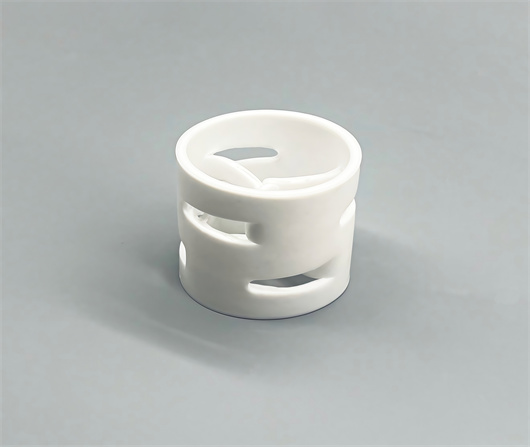

그림 1: PTFE 팔링 - 부식성 환경에 적합한 범용 내화학성.
엔지니어링 경고: 공정에 고농축 H가 포함될 경우2SO4HNO₃3HF 또는 초고순도 의약품 유체와 같은 고온 환경에서는 일반 PP/PVC 또는 금속 패킹으로는 충분하지 않습니다. PTFE(테플론) 팔링은 최대 260°C의 연속 사용 환경에서도 거의 완벽한 불활성을 제공합니다.
팔링(Pall Ring)은 실린더 벽면에서 스탬핑 방식으로 제작된 윈도우와 안쪽으로 구부러진 텅(tongue)을 가진 2세대 랜덤 타워 패킹입니다. PTFE(폴리테트라플루오로에틸렌, 테플론으로 알려짐) 소재로 만들어진 이 제품은 팔링 구조의 검증된 유압 성능과 업계에서 가장 화학적으로 불활성인 고분자 소재를 결합한 제품입니다.

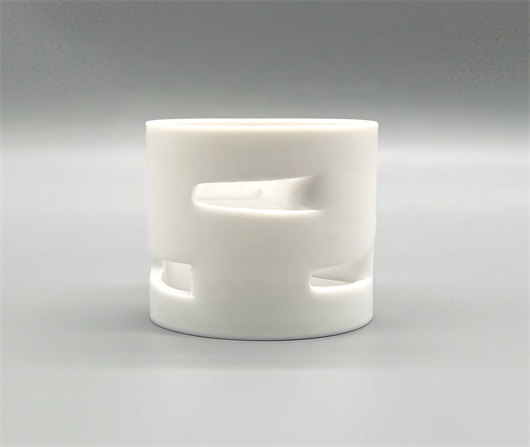

그림 2: 내부 창 구조는 기체-액체 접촉 면적을 최대화합니다.
| 크기(mm) | 빈 공간 (%) | 표면적 (m²/m³) | 대량 수량(개/m³) | 부피 밀도 (kg/m³) |
|---|---|---|---|---|
| 25 × 25 × 2 | 93.4 | 219 | 60,000 | 450 |
| 38 × 38 × 2.5 | 94.6 | 165 | 15,800 | 420 |
| 50 × 50 × 4 | 94.5 | 108 | 6,800 | 450 |
| 76 × 76 × 4 | 92.0 | 73 | 2,000 | 300 |
| 메디아 | PP | PVC | SS316L | PTFE |
|---|---|---|---|---|
| 농도 H2SO4 (> 70%) | × | ✓ | × | ✓ |
| 불산(HF) | ✓ | × | × | ✓ |
| HNO3 (분노하며) | × | × | × | ✓ |
| 수산화나트륨(고온, 고농도) | × | ✓ | ✓ | ✓ |
| 최고 온도 | 100°C | 60°C | 425°C | 260°C |
화학적 부식성이나 높은 순도 요구 사항으로 인해 다른 모든 재료를 사용할 수 없는 경우 PTFE 팔링이 사용됩니다.

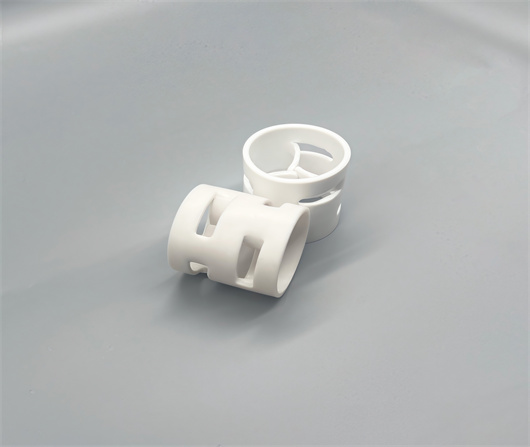

그림 3: HF 및 염소 처리용 산성 가스 스크러버에 사용되는 PTFE 팔링.
질문: PTFE는 고온에서 금속보다 강한가요?
A: 아니요. PTFE의 인장 강도는 200°C 이상에서 감소합니다. 고압, 고온의 부식성 환경에서는 PTFE로 코팅된 금속 또는 흑연 패킹을 고려하십시오. 귀사의 운영 환경에 맞춰 적절한 패킹을 추천해 드릴 수 있습니다.
질문: PTFE 재질의 팔링은 진공 증류에 사용할 수 있습니까?
A: 네. 팔링 구조는 진공 상태에서 성능이 우수하며, PTFE의 낮은 가스 방출량 덕분에 고진공 제약 분리 공정에 적합합니다.
질문: 부피 밀도는 세라믹이나 금속과 비교했을 때 어떻습니까?
A: PTFE의 부피 밀도는 300~450kg/m³로, 세라믹(약 700kg/m³)이나 금속(약 400~500kg/m³)보다 훨씬 가볍습니다. 이는 타워 지지 구조물에 필요한 자재량을 줄여주지만, 입방미터당 필요한 부품 수는 늘어난다는 것을 의미합니다.
FXSINO는 ASTM D4894에 따른 MTC(재료 추적 시스템)를 통해 완벽한 재료 추적성을 보장하는 25mm, 38mm, 50mm, 76mm 크기의 PTFE 팔링을 공급합니다. 귀사의 공정 조건을 알려주시면 맞춤형 추천 및 견적을 제공해 드립니다.
FXSINO에 문의하세요: jackieqiu9202@gmail.com +86 18507999558
