고효율 증류탑용 500Y 구조형 패킹

집 소식

고효율 증류탑용 500Y 구조형 패킹

고효율 증류탑용 500Y 구조형 패킹
August 13, 2026

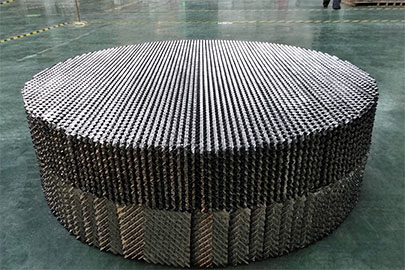

500Y Metal Structured Packing high surface area close-up

그림 1: 500Y 패킹의 고밀도 골형 구조는 물질 전달을 위한 표면적을 극대화합니다.

500Y 구조화 패킹 고효율 증류탑용

엔지니어링 인사이트: 증류 목표가 최대 처리량보다는 최대 순도라면 500Y가 최적의 선택입니다. 약 500m²/m³의 비표면적을 자랑하는 500Y는 가장 낮은 HETP(이론단 높이 환산값)를 제공하여 컴팩트한 컬럼 높이에서도 고순도 분리를 가능하게 합니다.프시노

1. 기술 사양

500Y는 까다로운 분리 작업을 위해 설계되었습니다. 아래는 표준 매개변수입니다. FXSINO 제품 사양서 개정판 2024-06:

매개변수값운영상 영향
비표면적약 500m²/m³250Y 대비 전송 면적이 두 배로 늘어납니다.
일반적인 HETP300~400mm미터당 이론상 더 많은 플레이트를 생산합니다.
공극률약 95~97%250Y 미만일 경우 압력 강하가 더 커집니다.
포장 계수(Fp)~55 - 65 (SI)계수 값이 높을수록 최대 증기 용량이 제한됩니다.

2. 주요 응용 분야 및 고효율 활용 사례

500Y는 분리 작업이 어렵거나 순도 요구 사항이 엄격할 때 선호되는 솔루션입니다.

  • 정밀화학 및 제약 증류: 이성질체 또는 고순도가 요구되는 열에 민감한 화합물의 분리.
  • 용매 회수: 폐쇄형 시스템에서 고순도 재활용 용매(예: DMF, 톨루엔)를 얻는 방법.
  • 고순도 탄화수소 분해: 상대 변동성이 1.0에 가까운 끓는점이 비슷한 성분들을 분리합니다.
  • 높은 기둥의 상단 부분: 증기 유속은 낮지만 분리 효율이 중요한 매우 높은 컬럼의 상단 부분에서 주로 사용됩니다.

3. 선택 가이드: 500Y vs. 250Y

500Y와 250Y 중 어떤 것을 선택할지는 전적으로 제한 요소에 따라 달라집니다. 아래 표를 참고하시면 빠르게 확인하실 수 있습니다.

다음과 같은 경우 500엔을 선택하세요...다음과 같은 경우 250Y를 선택하세요...핵심 차별화 요소
순수성이 최우선입니다.처리량이 최우선 사항입니다.효율성 vs. 용량.
컬럼 높이에 제한이 있습니다.기둥 직경에 제한이 있습니다.수직 공간 vs. 수평 공간.
상대적 변동성이 낮습니다.<1.1).상대적 변동성이 높습니다(>1.5).분리 난이도.

4. 부식성 환경에 적합한 재료 선정

500Y 강판은 두께가 얇기 때문에 하중 하에서의 변형 및 부식을 방지하기 위해서는 재료 선택이 매우 중요합니다.

  • 316L 스테인리스 스틸: 약산이나 염화물을 사용하는 대부분의 화학 작업에 대한 표준입니다.
  • 하스텔로이 C-276: 아세트산 증류 또는 습식 염소 가스와 같이 부식성이 매우 강한 공정에 적합합니다.
  • 티탄: 습식 염소, 해수 또는 강한 산화 조건과 관련된 서비스에 필수적입니다.
  • 304SS에 대한 참고 사항: 부식 허용치가 낮고 응력 부식 균열(SCC) 위험이 크기 때문에 중요 서비스 환경에서 500년 보증을 적용하는 것은 권장하지 않습니다.

중요 설치 경고

유통업체는 협상 불가입니다.

500Y는 액체 분배 불량에 대한 허용 오차가 매우 작습니다. 액체 분배기가 완벽하게 설계되지 않으면(목표 균일도 ±3%) 500Y의 효율성 이점이 완전히 사라집니다. 고효율 포장과 저품질 유통업체를 절대 함께 사용하지 마십시오.

자주 묻는 질문

질문: 500Y는 진공 증류에 사용할 수 있습니까?

A: 일반적으로는 아닙니다. 500Y는 높은 충전율과 그로 인한 높은 압력 강하 때문에 심진공 서비스에 적합하지 않습니다. 진공 컬럼에는 250Y 또는 압력 강하가 낮은 특수 구조형 충전재를 사용하십시오.

질문: 500엔의 추가 비용을 지불할 가치가 있을까요?

A: 네, 제품 사양에 따라 필요할 수 있습니다. 만약 250Y를 사용하여 분리가 어려운 경우, 동일한 순도를 얻으려면 훨씬 더 높은 컬럼이 필요하게 되어 초기 투자 비용과 운영 비용이 증가합니다.



500년 유압 성능 곡선을 요청합니다.

컬럼 설계가 최적화되었는지 확인하십시오. 자세한 엔지니어링 데이터 및 견적은 FXSINO에 문의하십시오.

FXSINO에 문의하세요: jackieqiu9202@gmail.com +86 18507999558
