대형 화학 공장 개조 사례 연구: 새들링 패킹을 활용한 30% 효율 향상 설계 방안

프로젝트 배경 및 과제

A 산성수 탈기/아민 재생탑 중국 동부의 한 주요 석유화학 단지는 오랫동안 용량 부족과 높은 에너지 소비 문제에 시달려 왔습니다. 기존의 무작위 충진재를 사용한 기존 설비는 심각한 문제를 안고 있었습니다. 채널링 및 벽면 흐름 수년간의 운전 끝에 기체-액체 분배 불량 및 물질 전달 효율 저하가 발생했습니다. 시스템 압력 강하는 약 40% 증가하여 재비기 증기 소비량이 크게 늘어났습니다. 또한 재생 산성 가스의 H₂S 함량이 변동하여 환경 및 하류 공급 규격을 일관되게 충족하지 못했습니다. 이 탑은 고유황 원유 처리 용량을 제한하는 핵심 병목 현상이 되었습니다. 이번 개보수의 핵심 목표는 주 탑 구조를 변경하지 않고 기존 패킹을 고효율 패킹으로 교체하여 기체-액체 분배 불량 및 물질 전달 효율 저하를 방지하는 것이었습니다. 용량 15% 증가, 물질 전달 효율의 상당한 향상, 그리고 시스템 에너지 소비량 감소.

30% 효율성 향상을 위한 세 가지 핵심 설계 원칙

효율성의 비약적인 향상은 단 하나의 변화 때문이 아니라 포장을 포함한 세 가지 핵심 차원에 걸친 시너지 효과를 통한 최적화의 결과입니다. 선택, 재료 및 시스템 통합모두 특정 프로세스 병목 현상을 해결하는 데 초점을 맞추고 있습니다.

1. 포장 선택 최적화: 일반형부터 맞춤형까지

문제 진단기존의 금속 팔링은 거품 발생이 잦고 점성이 높은 아민 용액 시스템에서 시간이 지남에 따라 액체 막 분포가 급격히 저하되는 현상을 보였습니다.

디자인 실무: 슈퍼 새들 링 Pall Rings를 대체할 제품으로 선정되었습니다. 이 제품의 독특한 비대칭 안장 구조는 두 가지 핵심적인 장점을 제공합니다.

• 안티채널링 디자인안장 모양의 곡선과 내부 지지대는 유체의 방향성 흐름을 방해하여 벽면 흐름과 채널링을 크게 완화하고 보다 균일한 층 분포를 유도합니다.
• 내부 표면 활용도 향상링형 패킹과 비교했을 때, 새들 링의 오목한 표면은 액체를 더 잘 "안아주어" 액체 막의 체류 시간을 연장하고 기체가 이동할 수 있는 더욱 구불구불한 경로를 제공함으로써 유효 물질 전달 면적을 증가시킵니다.

사례 데이터유압 성능 테스트 결과, 동일한 F-factor 조건에서 새로운 슈퍼 새들 링은 F-factor를 감소시키는 것으로 나타났습니다. 이론 단수 대비 높이(HETP)가 약 18% 증가 그리고 침대 높이를 낮췄다 압력이 30~35% 감소합니다.이는 효율성 향상을 위한 유체역학적 기반을 마련하는 것입니다.

2. 소재 업그레이드: 가혹한 화학 환경에 맞춘 소재 개발

문제 진단초기 탄소강 팔링은 다음과 같은 위험에 직면했습니다. 일반 부식 및 응력 부식 균열(SCC) 아민 환경(CO₂, H₂S 및 미량의 분해 생성물을 포함)에서 부식 생성물은 용매를 오염시키고 패킹의 빈 공간을 막아 채널링을 악화시킬 수 있습니다.

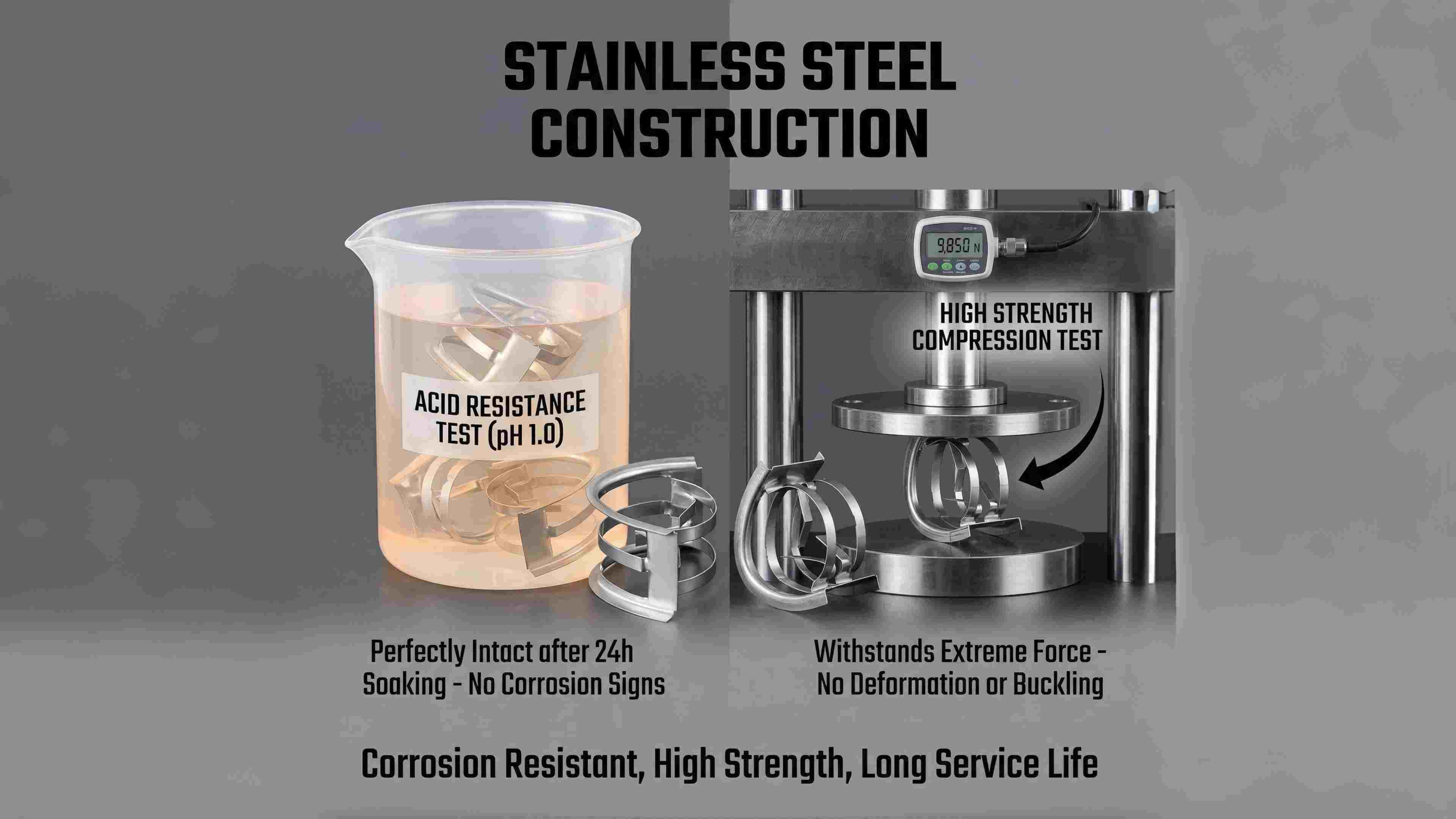

디자인 실무탄소강은 다음으로 대체되었습니다. 2205 듀플렉스 스테인리스강 안장 고리에 사용되는 이 소재는 오스테나이트계와 페라이트계 합금의 장점을 결합한 것입니다.

• 탁월한 내식성316L에 비해 염화물로 인한 응력 부식 균열(SCC) 및 아민 환경에 대한 저항성이 훨씬 뛰어나 수명이 더 깁니다.
• 고강도벽 두께를 줄여 충전재 무게를 낮추고, 충전층 공극률을 높여 압력 강하를 더욱 줄일 수 있습니다.

사례 데이터모의 조건에서 수행된 부식 시험편 테스트 결과, 2205 듀플렉스강의 연간 부식률은 0.01mm/년 미만으로 나타났습니다. 예상되는 패킹 수명은 4~5년에서 10년 이상으로 증가하여 더욱 유리한 결과를 보여주었습니다. 총 소유 비용(TCO).

3. 시스템 통합 설계: 포장의 "정밀 배치"

문제 진단내부 지지 구조를 최적화하지 않고 단순히 포장재만 교체하는 것은 최적의 결과를 얻지 못합니다. 기존 액체 분배기는 새로운 포장재의 성능 특성에 더 이상 적합하지 않았습니다.

디자인 실무:

• 액체 유통업체 공동 개편: 에이 트로프형 액체 분배기 새들링의 분배 특성에 맞춰 재보정 및 설치되었으며, 이를 통해 단위 면적당 점적 지점 수가 최적화되었습니다.
• 침대 구조 최적화하나의 높은 침대가 여러 부분으로 나뉘어져 있었습니다. 침대 두 개 더 짧은 침대 중간 액체 재분배기를 사용함으로써, 컬럼 높이에 따른 "규모 확대 효과"를 효과적으로 방지하고 전체 단면에 걸쳐 매우 균일한 기체-액체 분포를 유지할 수 있었습니다.
• 엄격한 설치 프로토콜: 상세한 "건식" 적층 포장 적재 절차 그리고 배전기 수평도 교정 프로토콜 이론적 설계가 실제 구현에 완벽하게 반영되도록 (공차 ≤ 3mm)를 엄격하게 적용했습니다.

개편 결과 및 성능 검증

본 프로젝트는 2025년 발전소 정기 보수 기간 동안 수행되었으며, 첫 시도에 성공적으로 가동되었습니다. 6개월간의 성능 시험 가동 후 주요 성과 지표 비교는 다음과 같습니다.

결론 및 핵심 요점

결론이 사례는 화학탑 개조에 있어 다음과 같은 요소들의 조합이 효과적임을 보여줍니다. 고성능 새들링 패킹, 적용 내식성 합금 소재, 그리고 정밀 시스템 통합 설계 이는 상당한 효율성 향상(이 경우 약 30%의 종합적인 개선)을 달성할 수 있는 확실한 방법입니다. 이는 단순한 부품 교체가 아니라, 근본적인 원리에 기반한 포괄적인 해결책입니다. 유체역학적 최적화, 재료과학 및 엔지니어링 모범 사례.
