금속 인탈록스 새들: 효율적인 물질 전달을 위한 최고의 기준

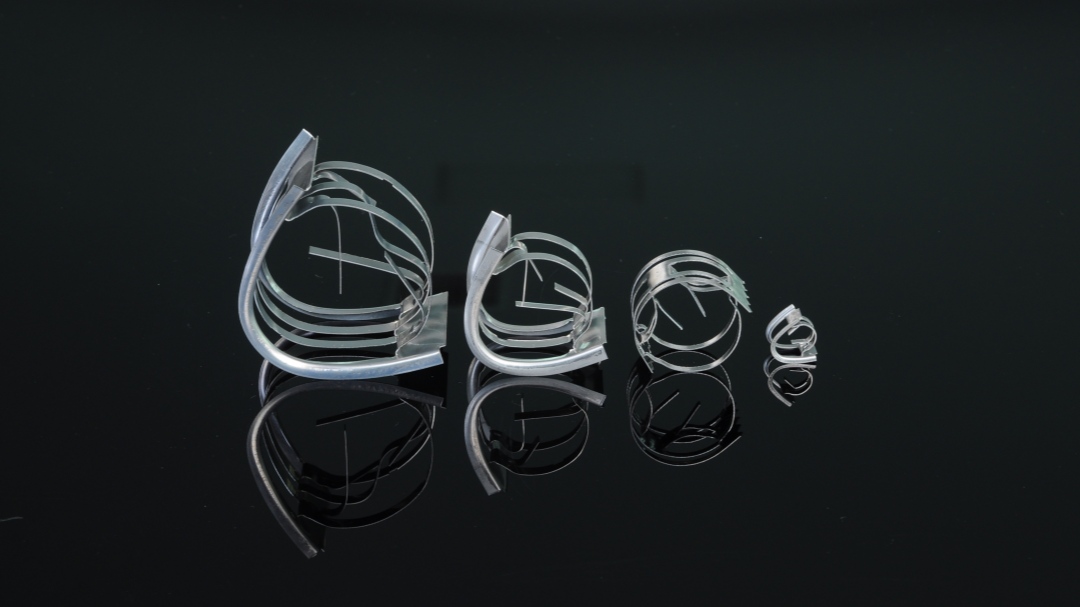

그림 1: 독특한 곡선형 안장형 구조는 최적의 액체막 분포를 보장합니다.

공정에서 높은 분리 효율과 낮은 압력 강하 사이의 균형이 요구될 때, 메탈 인탈록스 안장 (메탈 안장 링) 업계 표준 제품입니다. 독특한 아치형 디자인으로 채널링을 최소화하고 액막 표면적을 극대화합니다. 선호되는 제품입니다. 진공 증류탑, CO₂ 흡수탑 및 황산 건조탑.

이 가이드에서는 금속 새들 패킹의 공학적 이점과 일반적인 설치 오류를 피하는 방법에 대해 자세히 설명합니다.

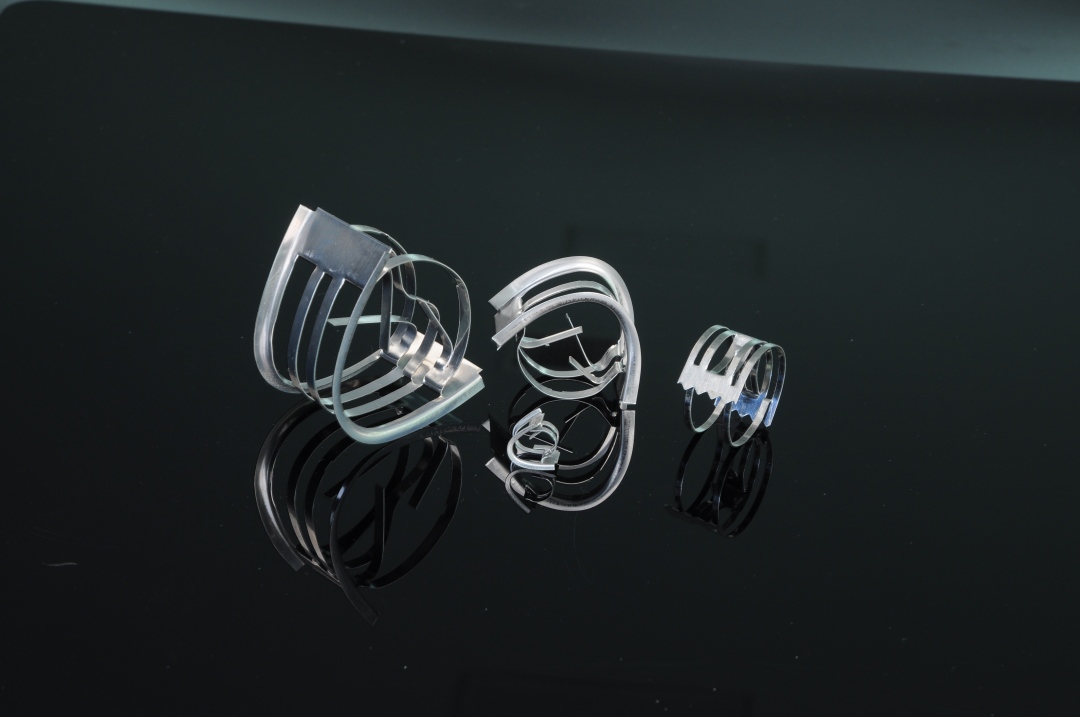

성능 및 속성 비교

함정 1: 작은 기둥에서 벽면 효과를 무시하는 것

안장형 부재는 모양 때문에 고리형 부재와는 달리 기둥 벽면을 따라 다른 방향으로 배열되는 경향이 있습니다. 직경이 300mm 미만인 탑에서는 이로 인해 심각한 벽면 침식이 발생할 수 있습니다. 항상 올바른 크기 비율을 사용하십시오. 충전재의 직경은 기둥 직경의 1/8보다 작아야 합니다.

함정 2: 단열재 아래 부식(CUI)

금속 새들은 외부 환류 응축기 또는 노출형 탑에 자주 사용됩니다. 탄소강 재질의 새들은 부식성 층상 구조(CUI)에 취약합니다. 옥외 설치 또는 세척 구역의 경우 염화물 응력 부식 균열로 인한 조기 파손을 방지하기 위해 316L 스테인리스강을 지정하십시오.

함정 3: 부적절한 지원 그리드 선택

안장의 곡선 모양 때문에 예상과 다르게 개구부를 연결하는 경우가 있을 수 있습니다. 충전재 이동을 방지하고 증기 흐름을 위한 개방 면적을 70% 이상 유지하려면 지지 격자 개구부가 공칭 새들 크기의 60%를 넘지 않도록 하십시오.

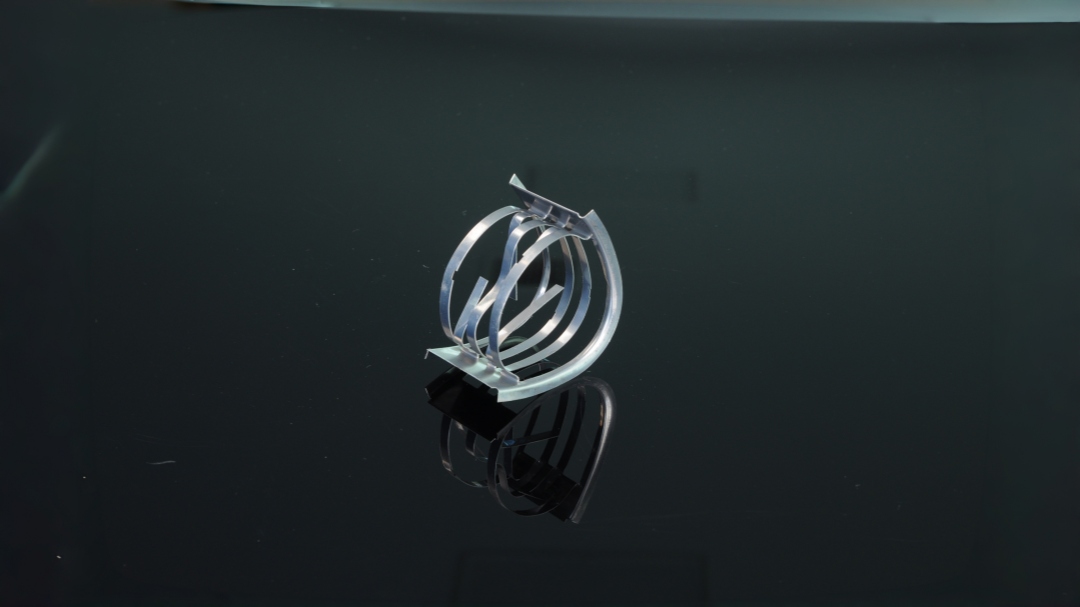

1. 사이즈 선택: #25(1") 및 #38(1.5")은 일반적인 증류에 가장 많이 사용됩니다. 대용량 대기압 증류탑에는 #50(2")을 사용하십시오.
2. 재료 선택: 황산 제조 공장에는 SS316L 또는 하스텔로이와 같은 특수 합금을 사용하십시오. 일반적인 용매 회수에는 탄소강 또는 304SS면 충분합니다.
3. 포장 계수: 패킹 팩터(F-팩터)가 시스템의 침수 지점과 일치하는지 확인하십시오. 금속 새들은 일반적으로 크기에 따라 28~40의 팩터를 갖습니다.

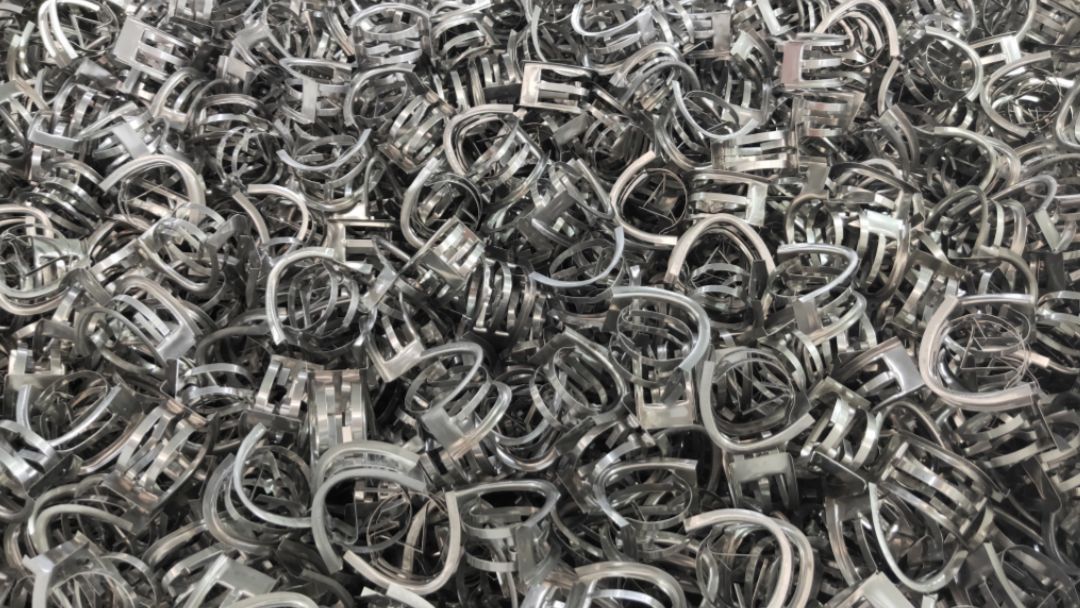

4. 로딩 방식: 투입구를 통해 포장재를 천천히 쏟아내십시오. 안장 곡면이 변형될 수 있으므로 3미터 이상의 높이에서 떨어뜨리지 마십시오.

금속 새들 패킹 견적을 받아보세요

FXSINO 당사는 전 세계 화학 및 석유화학 프로젝트에 정밀 성형된 인탈록스 금속 새들을 공급합니다. 샘플 및 기술 도면은 당사에 문의하십시오.
