금속 구조 패킹: 고효율 분리의 기준

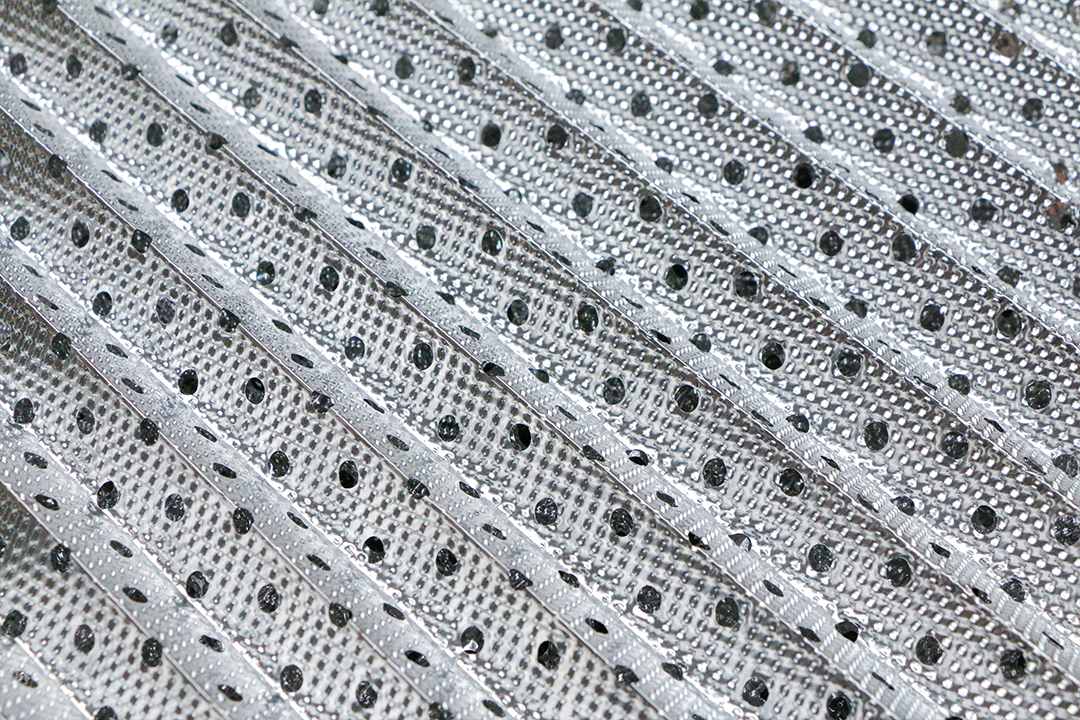

그림 1: 표면적을 극대화하도록 정밀하게 설계된 금속 구조 패킹의 골판형 시트.

분리 공정에서 최소한의 에너지 소비로 최대한의 순도를 요구할 때, 금속 구조 패킹 이것이 바로 확실한 해결책입니다. 정밀하게 골이 진 금속판으로 구성된 이 패킹은 기하학적으로 정렬된 유로를 만들어 채널링을 방지하고 압력 강하를 최소화합니다. 이는 업계 표준입니다. 진공 증류, CO₂ 포집 및 복잡한 석유화학 분리.

이 가이드는 최적의 사양을 선택하고 일반적인 설치 오류를 방지하여 컬럼 성능을 최상으로 유지하는 방법을 자세히 설명합니다.

성능 및 속성 비교

함정 1: 액체 분배 불량

구조형 패킹은 액체 분포 불량에 매우 민감합니다. 액체 분배기가 패킹 표면 전체에 균일한 흐름을 제공하지 못하면 효율이 급격히 떨어집니다. 고성능 구조형 패킹을 마모되었거나 설계가 부실한 분배기와 함께 사용하지 마십시오. 고품질 팬 또는 스프레이 분배기에 투자하십시오.

함정 2: 설치 중 수평 맞추기 오류

무작위 충진과 달리 구조화된 충진은 완벽하게 수평을 유지해야 합니다. 1도만 기울어져도 증기가 높은 쪽으로 충진재를 통과하여 빠져나갈 수 있습니다. 설치 시 레이저 레벨 또는 수평계를 사용하여 각 층이 완벽하게 수평인지 확인하십시오.

함정 3: 벽면 와이퍼 무시하기

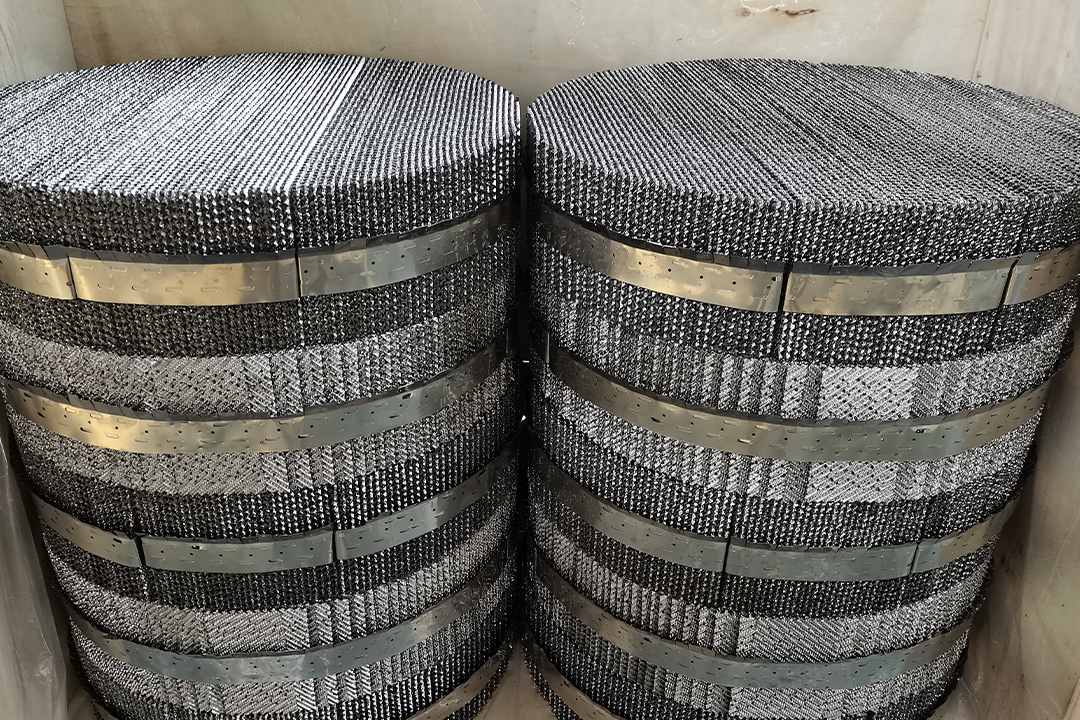

증기는 컬럼 벽을 따라 흐르는 경향이 있습니다. 벽면 와이퍼가 없으면 이 증기는 물질 전달 영역을 우회하게 됩니다. 포장 설계에 증기를 골판지 시트 채널로 다시 유도하는 분할형 벽면 와이퍼가 포함되어 있는지 확인하십시오.

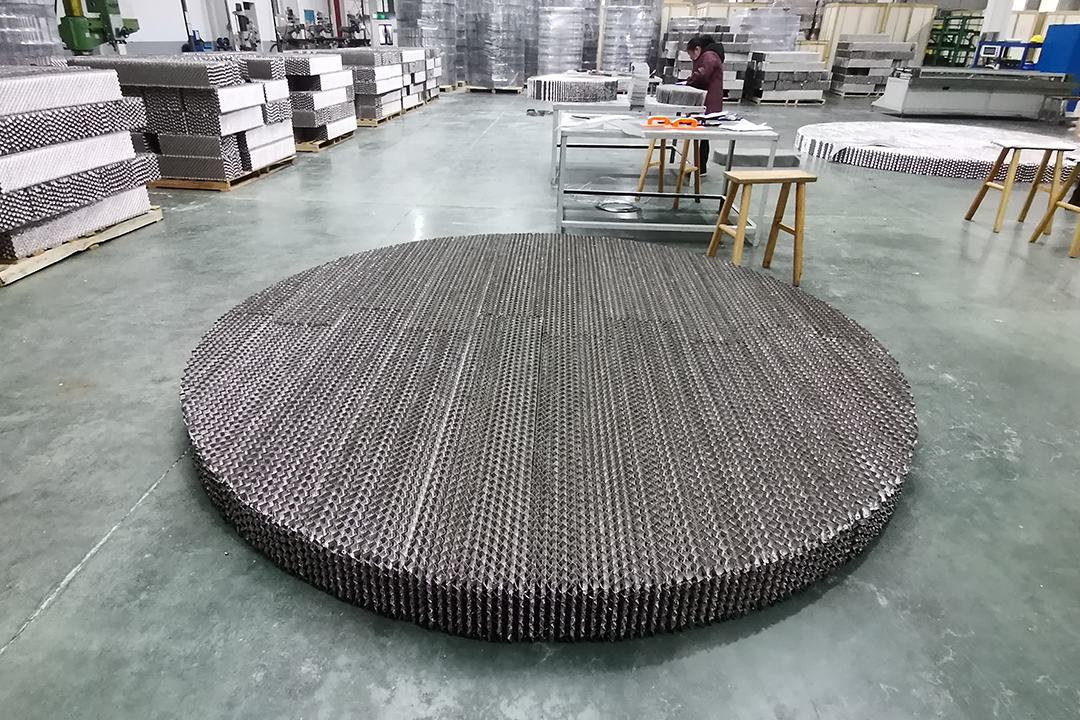

1. 모델 선택: 일반적인 증류 및 흡수 공정(효율과 용량의 균형이 우수함)에는 250Y를 선택하십시오. 짧은 높이에서 더 많은 이론단수가 필요한 고순도 분리 공정에는 500Y를 선택하십시오.
2. 재료 선택: 일반적인 용도에는 304SS를 사용하십시오. 산성 환경에서는 316L로, 고온 담금질에는 410SS로 업그레이드하십시오. 극한 부식 환경(예: 고온)에서는 다른 재질을 사용하십시오.₂황 또는 염화물)의 경우 모넬이나 티타늄을 고려하십시오.
3. 표면 처리: 표면장력이 낮은 액체의 경우, 액체 확산 및 습윤 효율을 높이기 위해 천공 또는 질감이 있는 시트를 요청하십시오.
4. 침대 높이 제한: 구조화된 패킹은 깊은 층에서 우수한 성능을 보이지만, 벽면 유동 효과를 상쇄하기 위해 패킹 높이 6미터마다 액체 재분배 장치를 설치해야 합니다.

설계된 구조형 패킹으로 컬럼 성능을 최적화하세요

FXSINO 당사는 전 세계 정유 공장 및 화학 공장에 정밀 설계된 금속 구조 패킹(250Y, 350Y, 500Y)을 공급합니다. 유압 분석 및 견적 문의는 당사 엔지니어에게 연락하십시오.

연락하다 FXSINO: [[jackieqiu9202@gmail.com]] | [[18507999558]]
