천공판 구조 패킹: 습윤성 및 효율성 향상

집 소식

천공판 구조 패킹: 습윤성 및 효율성 향상

천공판 구조 패킹: 습윤성 및 효율성 향상
August 20, 2026

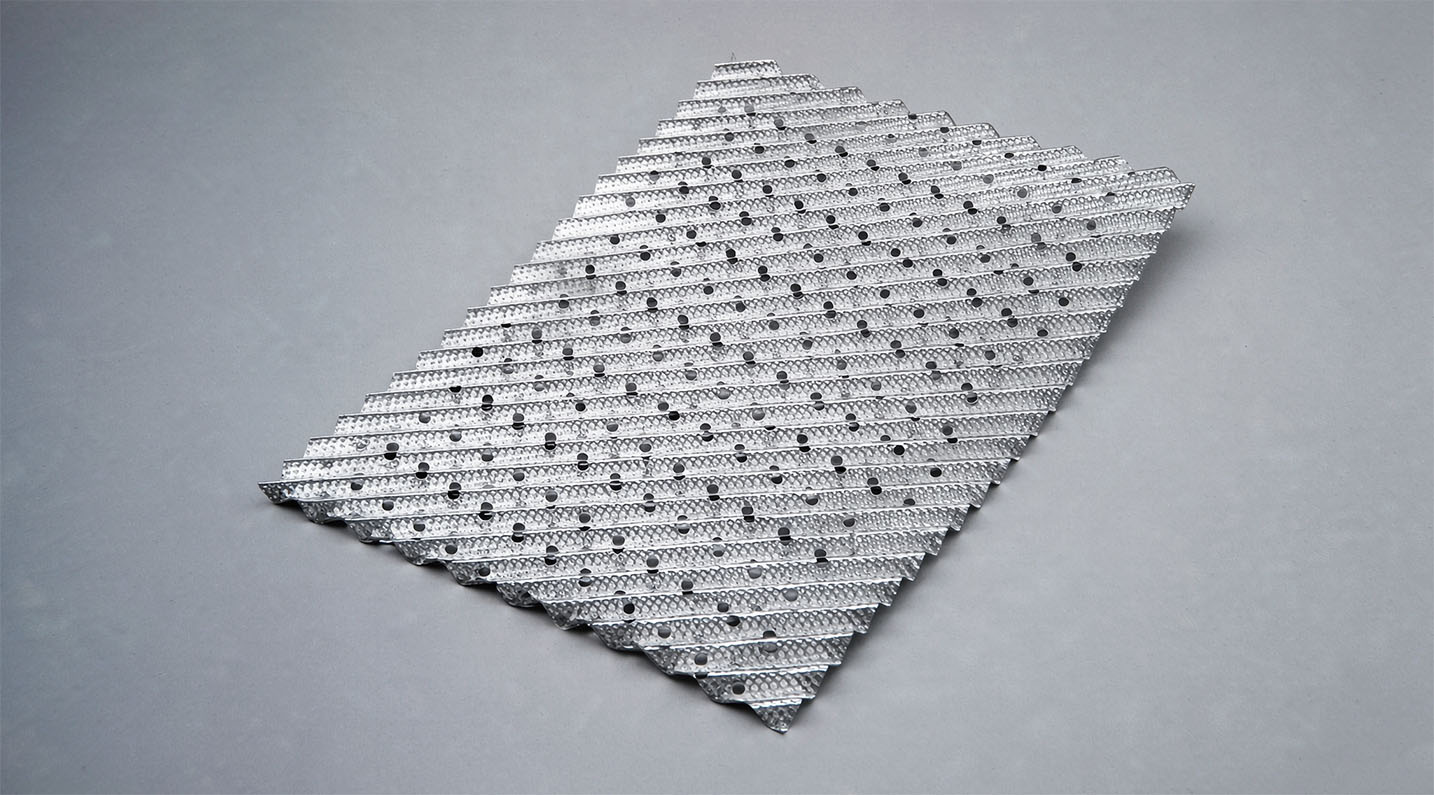

Metal perforated plate structured packing with visible corrugation and precision perforations

그림 1: 골형 구조의 패킹을 근접 촬영한 사진으로, 골형 구조와 균일한 천공 패턴을 보여준다.

천공판 구조 패킹: 습윤성 및 효율성 향상

결론적으로: 천공판 구조 패킹은 골이 진 금속판에 정밀하게 뚫린 구멍(일반적으로 직경 4~5mm)을 사용하여 액체 막의 갱신을 강제하고, 건조 영역을 제거하며, 난류 재순환 영역을 생성함으로써 동일한 컬럼에서 천공되지 않은 표면보다 최대 20~30% 더 높은 물질 전달률을 제공합니다.

공정 엔지니어가 명시할 때 구조화된 패킹가장 오해받는 특징은 바로 이것입니다. 구멍 뚫기대부분의 구매자는 "250엔"이나 "500엔"이 필요하다는 것은 알지만, 그 의미를 제대로 이해하는 사람은 드뭅니다. 왜 구멍의 크기가 중요합니다. 이 글에서는 천공판을 무천공판이나 철망 대신 선택할 때의 물리적, 기하학적 원리와 실제적인 이점을 분석합니다.

1. 천공판 구조 패킹이란 무엇인가요?

천공판 구조 패킹은 얇은 금속판(일반적으로 두께 0.1~0.2mm)에 먼저 규칙적인 패턴의 구멍을 뚫은 다음, 일정한 각도(일반적으로 45° 또는 60°)로 골을 내어 제작됩니다. 인접한 판들은 골의 방향이 반대로 되도록 겹쳐져 개방형 경사 유동 채널을 형성합니다.

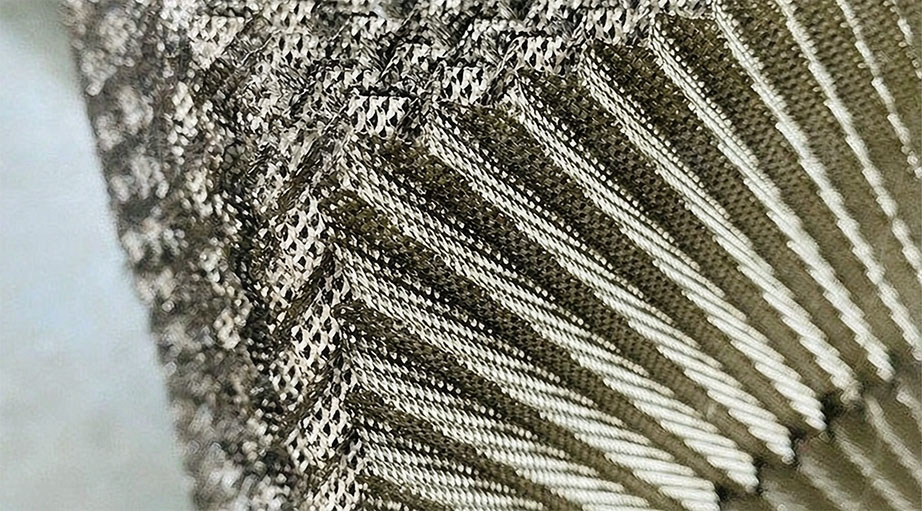

Cutaway diagram of perforated corrugated plates showing reversed corrugation angles and flow channels

각 구멍의 일반적인 크기는 다음과 같습니다. 지름 4~5mm천공과 골형 구조의 조합은 세 가지 효과를 동시에 만들어냅니다.

  • 강제 액체 재분배 — 액체가 구멍을 통해 인접한 채널로 이동하여 벽면 유동과 불균일한 분포를 방지합니다.
  • 연속 필름 갱신 — 액체 막은 각 천공 부위에서 파괴되고 다시 형성되면서 정체된 경계층을 파괴합니다.
  • 표면 거칠기 향상 — 각 구멍 주변의 미세 구조는 체류 시간과 계면 면적을 증가시킵니다.

일반적인 사양은 다음과 같습니다. 125년, 250년, 350년, 450년, 500년, 그리고 700년재질은 SS304L 및 SS316L부터 듀플렉스 스테인리스강 및 티타늄(2등급/7등급)까지 다양합니다.

2. 천공이 습윤성을 향상시키는 방법

습윤성은 접촉각에 의해 결정됩니다. 접촉각이 낮으면(≤90°) 액체가 고르게 퍼지고, 접촉각이 크면(>90°) 액체가 마르는 부분이 생겨 물질 전달이 저해됩니다. 매끄럽고 구멍이 없는 금속판에서는 액체가 골의 골짜기를 따라 흐르면서 봉우리 부분은 마른 상태로 남게 됩니다.

천공 효과: 액체가 구멍을 만나면 모세관력에 의해 액체가 그 안으로 빨려 들어가면서 아래쪽에 "액체 막"(또는 "이중막")이 형성됩니다. 이 막은 활성 계면 면적을 극적으로 증가시키고 자유 표면에서 강렬한 모세관 파동을 발생시킵니다.

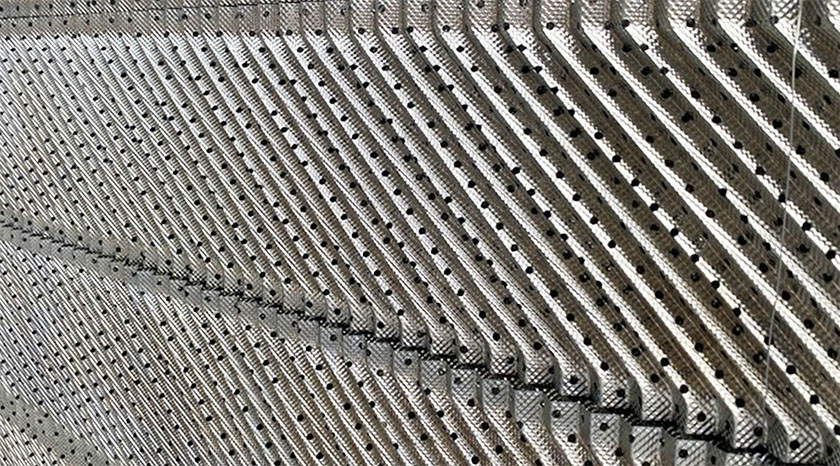

High-speed photography of liquid curtain forming through perforation versus dry spots on unperforated plate

그림 2: 천공을 통한 액체 막 형성(오른쪽) vs. 천공되지 않은 판에서의 채널링(왼쪽).

에어 리퀴드의 연구 개발 센터에서 2D-2C PTV 광학 유동 시각화를 사용하여 수행한 연구 결과, 천공판이 생성되는 것을 확인했습니다. 커튼 형성 전 각 구멍 주변에 말굽형 와류가 발생하고, 커튼이 형성된 후에는 딘 와류와 신장형 쌍 재순환이 발생합니다.높은 레이놀즈 수에서 발생하는 이러한 혼란스러운 소용돌이는 다음과 같은 현상을 일으킵니다.

  • 강한 난류 소용돌이 기체-액체 계면에서 물질 이동을 가속화하는 요소.
  • 정체 지점 국소적인 막 유속이 느려지면 기체-액체 접촉 시간이 길어집니다.
  • 네거티브 필름 속도 커튼 내부에서 국부적으로 감지된 것은 단순한 하강류가 아닌 진정한 재순환의 증거입니다.

3. 효율성의 이점: 중요한 수치들

최근 구조화된 패킹 표면 개질에 관한 연구에 따르면, 습윤성을 최적화하면 물질 전달 속도를 향상시킬 수 있습니다. 20~30% 동시에 에너지 소비량도 줄입니다. 이러한 효율성 향상은 측정 가능한 세 가지 개선 사항에서 비롯됩니다.

성과 지표구멍 없는 판천공판
액체 분배 균일성중간 (채널링)훌륭한 (균질한)
건조점 발생률L/G 비율이 낮을수록 높음분무 밀도가 0.2 m³/(m²·h)일 때에도 최소한의 효과만 나타남
물질 전달 효율 향상기준선+20-30%
오염 방지낮은강력한 (자가 세척 효과)

천공판 패킹은 안정적으로 작동합니다. 분무 밀도는 0.2~200 m³/(m²·h)입니다. 진공에서 고압에 이르는 다양한 압력 범위에서 사용 가능하므로 화학, 석유화학, 석유 정제 및 천연가스 처리 분야에 적합한 진정한 "다목적" 구조화 패킹입니다.

4. 형상 선택: 공정에 맞는 구멍 크기 및 골각 선택

4.1 천공 직경 및 개방 면적 비율

표준 관행은 다음과 같습니다. 직경 4~5mm 구멍개방 면적 비율(총 구멍 면적 ÷ 판 면적)은 균형을 이루어야 합니다.

  • 너무 낮음(<5%): 측면 흐름을 제한하고, 압력 강하를 증가시키며, 필름 갱신 빈도를 감소시킵니다.
  • 최적 구역: 특정 표면적을 희생하지 않고 채널 간 빈번한 액체 교환을 허용할 수 있을 만큼 충분한 개방 공간.
  • 너무 높음(>15%): 유효 물질 전달 면적이 감소하여, 패킹이 구조화된 패킹보다는 격자형 트레이와 유사해집니다.

4.2 골각: 45° vs 60°

골형 각도는 효율성과 용량 사이의 균형을 직접적으로 좌우합니다.

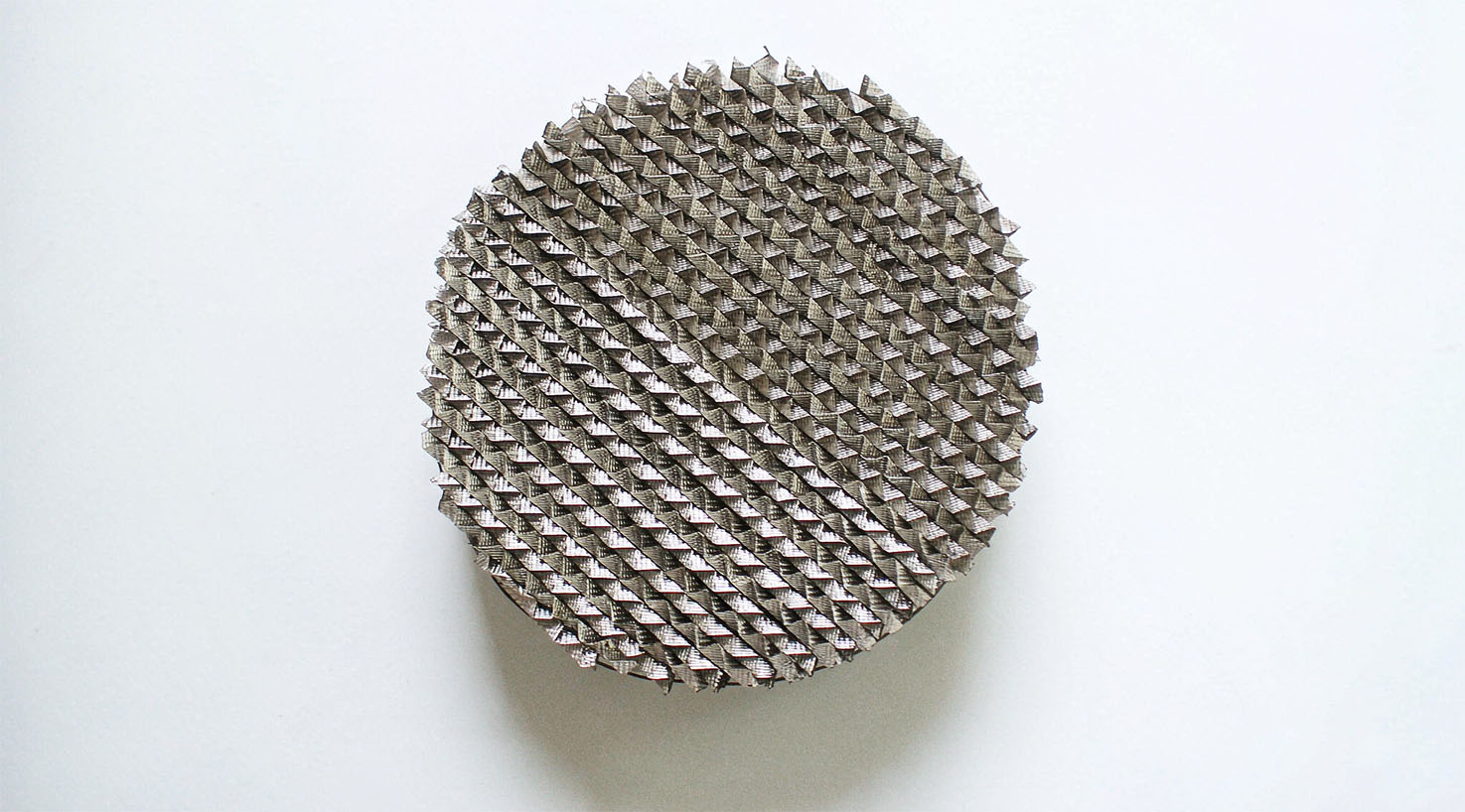

Comparison of 45-degree and 60-degree corrugation angles on perforated plate structured packing
  • 45°(Y형): 효율은 높지만 용량은 작습니다. 압력 강하가 제한 요소인 진공 증류에 이상적입니다. (예: 250Y, 500Y)
  • 60°(X형): 용량은 더 크지만 효율은 약간 낮습니다. 가스 부하가 높은 대기압 또는 가압 흡수탑(예: 250X, 500X)에 적합합니다.

5. 천공판 vs. 철망: 어떤 경우에 선택해야 할까요?

둘 다 "구조화"되어 있지만, 서로 다른 주인을 섬깁니다.

차원천공판철망
~에 가장 적합함높은 L/G 흡수율, 오염된 서비스초저압력강하, 고순도 증류
일반적인 특정 지역125-700 m²/m³최대 750m²/m³
비용보통의더 높은 (복합 직조)
방오강한약한

일반적인 규칙: 프로세스에 H가 포함되는 경우2S, CO2액체 함량이 높은 아민 용액과 같은 열에 민감한 진공 증류 공정에서는 천공판이 최적의 선택입니다. 압력 강하가 매우 중요한 정밀 화학 물질의 진공 증류에는 철망이 적합합니다. 어떤 것을 선택해야 할지 고민이시라면, 고효율 증류를 위한 500Y 가이드를 참조하십시오.

6. 일반적인 적용 사례

천공판 구조 포장은 다음과 같은 서비스에서 주로 사용됩니다.

  • 천연가스 건조 및 정제 — 강력한 방오 기능을 갖추고 있으며, 다양한 액체 부하를 처리할 수 있습니다.
  • 원유의 대기압/진공 증류 — 낮은 압력 강하, 높은 용량.
  • 용매 회수 및 공기 분리 균일한 분포는 채널링을 방지합니다.
  • 제약 정정 — 세척이 용이하고 ASME 및 API 표준을 충족합니다.
  • CO2 아민을 이용한 포획 — 천공은 국부적인 과열 및 열화를 방지합니다.
Workers installing perforated plate structured packing modules inside a distillation column

7. 부식성 환경에 적합한 재료 선정

천공 자체는 주변 금속의 상태에 따라 성능이 좌우됩니다. 염화물이 함유된 환경에서는 각 구멍의 가장자리가 응력 집중 지점이 되어 공식 부식이 발생하기 쉽습니다. 따라서 재료 선택이 매우 중요합니다.

  • SS304L: 염화물이 없는 깨끗한 유기물에 적합합니다.
  • SS316L: 몰리브덴을 2~3% 함유하고 있으며, 염화물 농도가 1000~2000ppm에 달하는 환경에서도 부식에 강합니다. 304L와 316L 비교 자료를 참조하세요..
  • 듀플렉스 1.4462: 극심한 염화물 농도와 기계적 스트레스가 결합된 환경.
  • 티타늄 2등급/7등급: 고온 고농도 염화물 용액의 경우 316L조차 제 역할을 못하는 상황에 적합합니다.

8. 자주 묻는 질문

질문: 천공은 압력 강하를 증가시키나요?

A: 최소화됩니다. 천공판 패킹의 개방형 구조는 가스 흐름 저항을 최소화하도록 특별히 설계되어 압력 강하가 낮고 에너지 효율이 향상됩니다.

질문: 천공판 패킹은 고형물이나 오염물질을 처리할 수 있습니까?

A: 네. 뛰어난 오염 방지 특성과 낮은 액체 잔류량 덕분에 이 패킹은 경미한 입자 오염이 있는 시스템에서도 견딜 수 있어 천연가스 처리 및 흡수에 이상적입니다.

질문: 천공판 패킹의 최소 타워 직경은 얼마입니까?

A: 타워 직경 80mm부터 최대 13m까지 적용 가능합니다. 직경이 1.5m를 초과하는 경우, 모듈식 설치를 위해 블록 형태로 포장되어 제공됩니다.

컬럼에 맞는 천공판 패킹을 선택하십시오.

유체 조성, 액체/비중 비율, 압력, 온도 및 타워 직경과 같은 공정 데이터를 보내주십시오. 당사 엔지니어가 최적의 비표면적(125Y~700Y), 재질 등급 및 골각을 추천해 드립니다.
