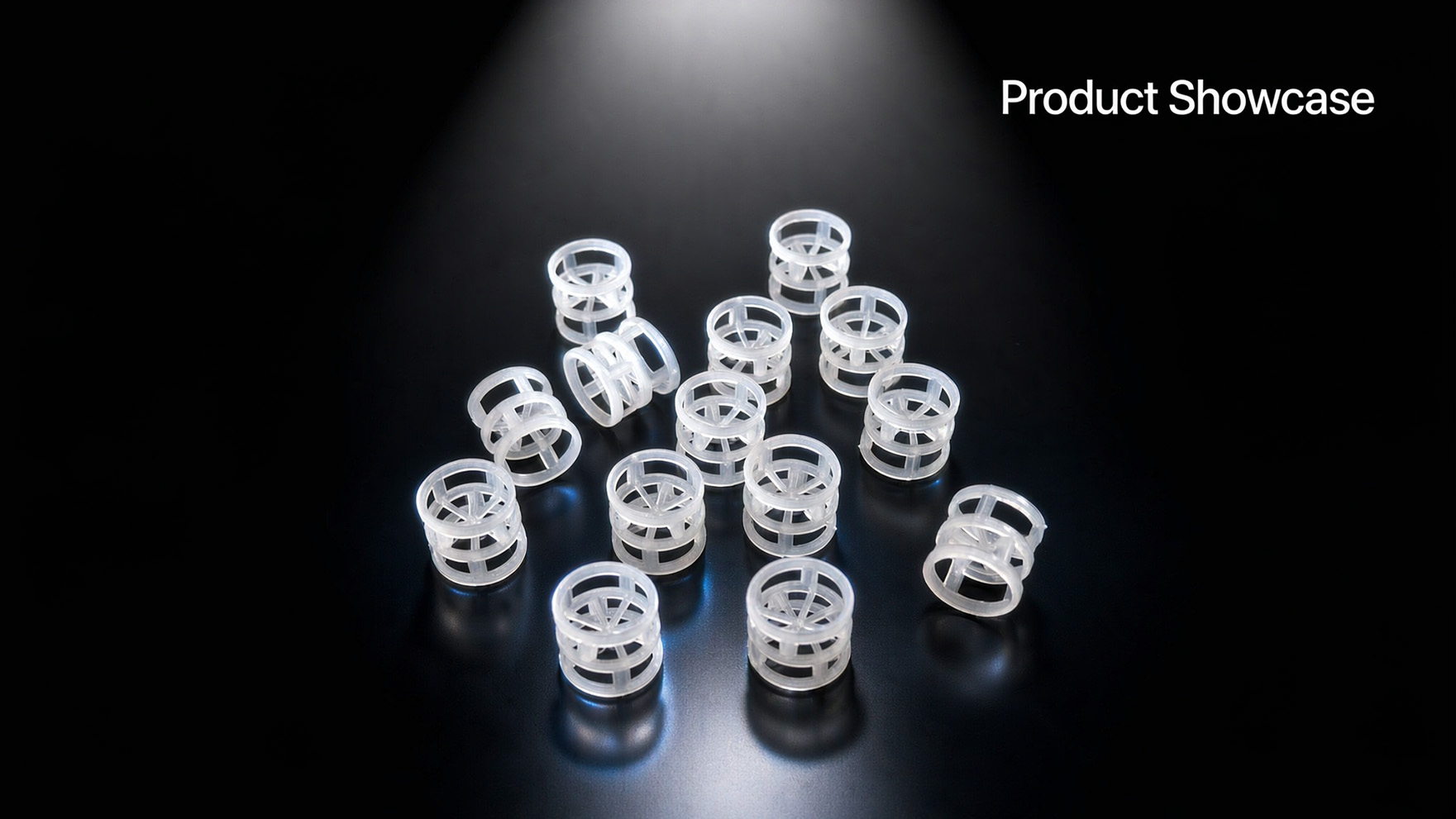

그림 1: 플라스틱 팔링 - 부식성 환경 흡수 및 세척을 위한 PP, RPP, CPVC 및 PVDF 재질.
엔지니어링 개요: 100°C 미만의 온도에서 부식성 수용액을 처리하는 경우, 금속 패킹은 과도한 선택이며 결국 부식될 것입니다. PP, RPP, CPVC 및 PVDF 재질의 플라스틱 팔링은 90% 이상의 기포율, 낮은 압력 강하, 그리고 완벽한 내식성을 훨씬 저렴한 가격으로 제공합니다. 자세한 사양은 여기를 참조하십시오.
팔 링(Pall Ring)은 세계에서 가장 널리 사용되는 랜덤 타워 패킹입니다. 라쉬히 링(Raschig Ring)에서 발전된 형태로, 원통형(높이와 지름이 같음)은 유지하면서 벽면에 두 줄의 창을 뚫고, 그로 인해 생긴 탭들을 중심을 향해 안쪽으로 구부린 것입니다. 이러한 단순한 기하학적 변화는 성능을 획기적으로 향상시킵니다. 창은 내부 습윤 표면을 만들고 가스 통로를 열어 일반 라쉬히 링에서 흔히 발생하는 심각한 채널링 현상과 높은 압력 강하를 제거합니다.
PP, RPP, PVC, CPVC, PVDF와 같은 열가소성 수지로 성형된 팔링(Pall Ring)은 비산화성 부식성 액체 및 가스의 흡수, 세척, 냉각 및 탈착에 적합한 경량, 내식성 및 경제적인 무작위 패킹이 됩니다.

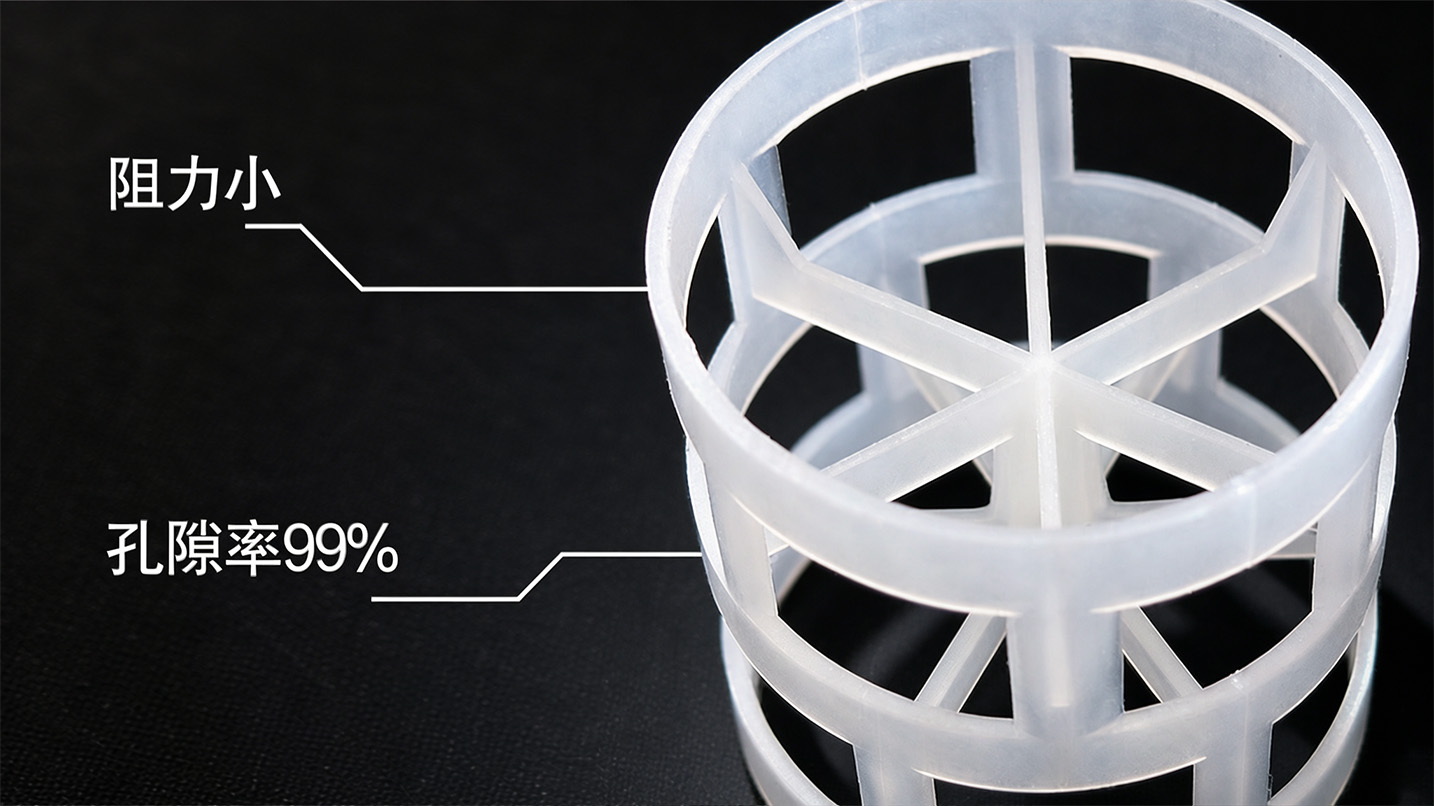

그림 2: 뚫린 창과 안쪽으로 구부러진 돌기는 내부 습윤 표면과 열린 가스 통로를 만듭니다.
다음 데이터는 표준 PP 팔링에 적용됩니다. 다른 재질(RPP, PVC, CPVC, PVDF)도 동일한 기하학적 치수를 가지며, 부피 밀도는 폴리머 밀도에 따라 다릅니다.
| 크기(가로×세로×두께, mm) | 표면적 (m²/m³) | 공극률(%) | 대량 수량(개/m³) | 부피 밀도 (kg/m³) |
|---|---|---|---|---|
| 16 × 16 × 1.0 | 299 | 90.0 | 214,000 | 105 |
| 25 × 25 × 1.2 | 219 | 93.4 | 51,900 | 75 |
| 38 × 38 × 1.4 | 146 | 94.5 | 13,800 | 68 |
| 50 × 50 × 1.5 | 109 | 94.9 | 6,500 | 56 |
| 76 × 76 × 2.6 | 71 | 95.1 | 1,830 | 52 |
업계 표준 데이터시트에서 발췌한 데이터입니다(기하학적 값, PP의 부피 밀도를 기준으로 하며 재질에 따라 밀도가 다릅니다). 맞춤형 크기(10/13/89/100mm) 및 벽 두께는 요청 시 제공 가능합니다.
적합한 고분자 소재를 선택하는 것은 가장 중요한 결정입니다. 잘못된 소재를 사용하면 변형, 균열 또는 유해 물질 용출이 발생할 수 있습니다. 다음 표를 참고하여 화학적 조성과 온도에 맞는 소재를 선택하십시오.
| 재료 | 최대 온도(연속) | 밀도 (g/cm³) | 내화학성 | 일반적인 적용 사례 |
|---|---|---|---|---|
| PP(폴리프로필렌) | 100°C | 0.89–0.91 | 다용도로 사용하기에 탁월한 제품입니다. | 수처리, 일반 세척, 냉각 |
| RPP(강화 PP) | 120°C | 0.95–1.05 | 강도가 더 높고 형태를 유지합니다. | 고온 알칼리 세척, 더 깊은 층 |
| PVC(폴리염화비닐) | 60°C | 1.38–1.45 | 강산(H)2SO4, HCl) | 염소-알칼리, HCl 흡수(저온) |
| CPVC(염소계 PVC) | 90°C | 1.45–1.58 | 고온의 산과 산화 매체 | 고온 산성 가스 세정, FGD |
| PVDF(키나르) | 150°C | 1.75–1.78 | 우수한 (할로겐, HF, 용매) | 염소, HF, 초고순도, 반도체 |

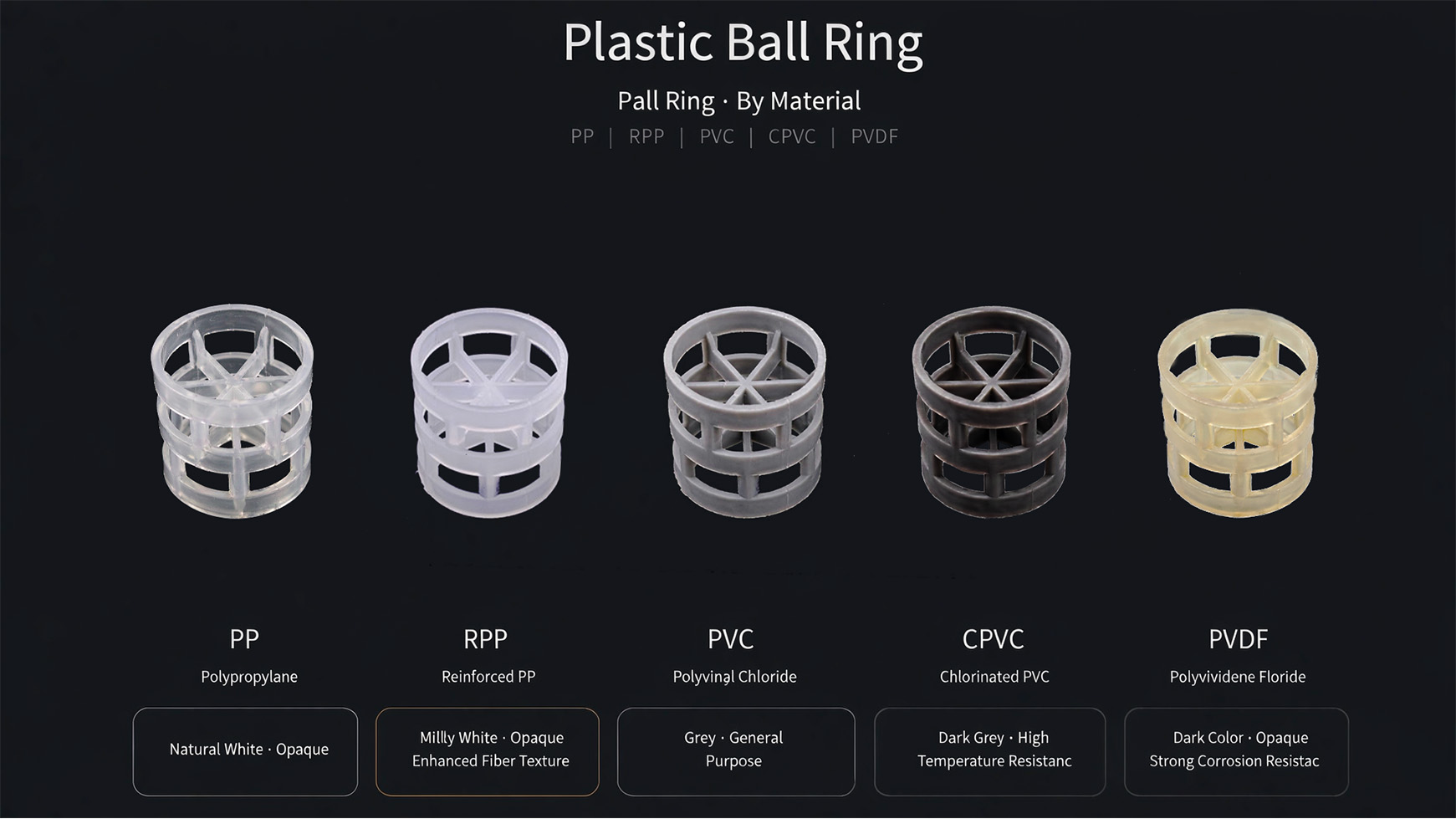

그림 3: 재료 선택 — 부식성 환경에 적합한 흰색 PP/RPP, 회색 PVC/CPVC 및 불투명 PVDF.

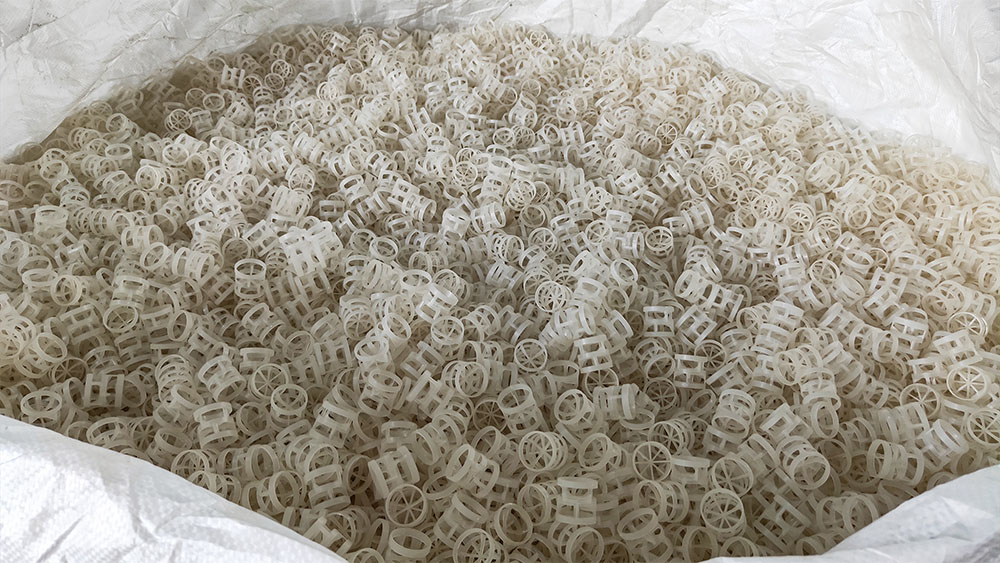

그림 4: HCl 및 SO₂ 산성 가스 스크러버에 설치된 플라스틱 팔링(PP)2 흡수.
| 요인 | 플라스틱 | 금속(SS316L) | 세라믹 |
|---|---|---|---|
| 최고 온도 | 60~150°C | 약 400°C | 약 800°C |
| 내식성 | 훌륭한 | 보통의 | 좋은 (산성) |
| 부피 밀도 (kg/m³) | 52–105 | 약 400개 | 약 700개 |
| 상대적 비용 | 낮은 | 높은 | 중간 |
| 가장 적합한 대상 | 부식성 수용액, 저온~중온 | 고온, 탄화수소 | 고온, 강산 |
질문: 염산 가스 흡수에는 어떤 재료를 선택해야 할까요?
A: 상온의 묽은 염산 용액에는 PP가 경제적인 선택입니다. 고농도 또는 따뜻한 염산 용액에는 CPVC(최대 90°C) 또는 PVDF(최대 150°C)를 사용하십시오. PVC도 우수한 재질이지만 사용 가능 온도가 60°C로 제한됩니다. 염화물 허용치는 당사의 재질 선택 가이드를 참조하십시오.
질문: 플라스틱 팔링은 고온의 가성소다(NaOH) 용액에 견딜 수 있습니까?
A: PP와 RPP는 각각 100°C와 120°C의 내열 온도까지 부식성 물질에 대한 저항성이 우수합니다. 강알칼리성 환경에서는 PVC와 CPVC 소재는 열화되므로 사용을 피하십시오. 120°C 이상의 고온 고농도 NaOH 용액에서는 금속 또는 세라믹 패킹을 사용하는 것을 고려하십시오.
질문: 타워를 설치하려면 포장재가 얼마나 필요합니까?
A: 수량(개) = 타워 단면적 × 베드 높이 × 벌크 수량(표 참조). 예: 내경 2m, 베드 높이 3m의 38mm PP 링 타워: π × 1.0² × 3 × 13,800 ≈ 130,100개. 정확한 견적을 위해 타워 치수를 알려주시면 도와드리겠습니다.
FXSINO는 PP, RPP, PVC, CPVC 및 PVDF 소재의 플라스틱 팔 링을 모든 표준 크기(16/25/38/50/76mm)로 공급하며, 정전기 방지 기능을 갖춘 탄소 충진 PP 소재도 옵션으로 제공합니다. 모든 주문에는 재료 인증서와 치수 검사 보고서가 함께 제공됩니다. 또한 완벽한 타워 패키지를 위해 적합한 지지 그리드 및 액체 분배기도 공급합니다.
