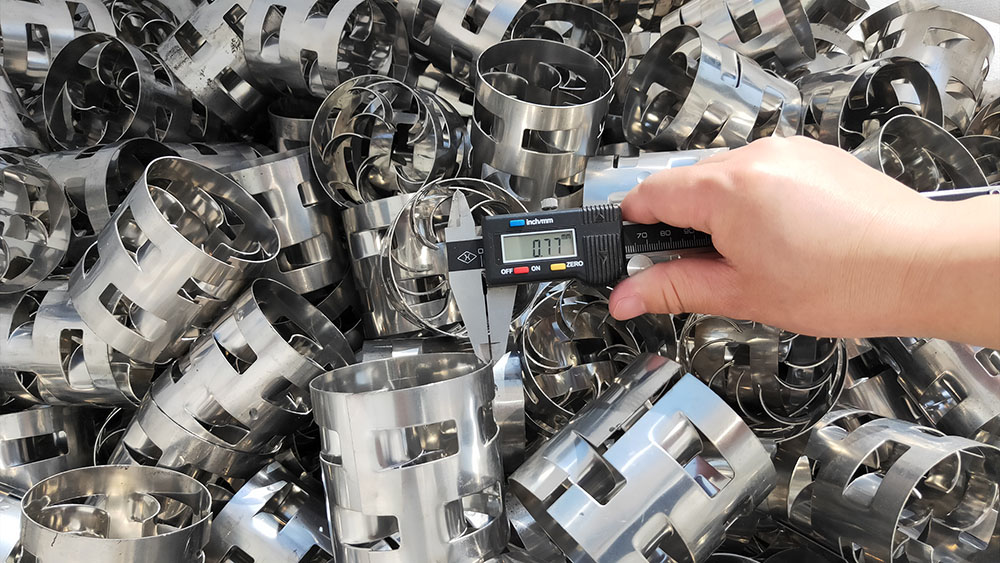

그림 1: 304(밝은색) 및 316L(무광) 스테인리스강 팔링 - 부식성 타워 서비스에 가장 많이 사용되는 두 가지 등급.
구매자용 브리핑: 금속 팔링은 모든 임의 패킹 중에서 물질 전달 효율, 기계적 강도 및 비용 측면에서 최상의 균형을 제공합니다. 304 등급은 일반적인 비염화물 용도에 적합하며, 316L은 염화물 함유, 산성 또는 제약 용도에 기본적으로 사용됩니다. 아래에는 전체 사양, 재질 선택 기준 및 입방미터당 가격 요소가 나와 있으므로 공식 견적을 요청하기 전에 정확한 예산을 책정할 수 있습니다.
금속 팔링은 무작위 타워 패킹의 핵심 부품으로, 라쉬히 링에서 발전된 형태입니다. 원통형 벽에 두 줄의 창을 뚫고 그로 인해 생긴 탭을 안쪽으로 구부려 내부 습윤 표면과 개방형 가스 통로를 만들어 일반 실린더에서 발생하는 심각한 채널링 현상과 높은 압력 강하를 방지합니다.
304 또는 316L 스테인리스강 스트립으로 스탬핑 제작된 이 제품은 높은 기계적 강도(중간 지지대 없이 최대 6m 깊이의 지층을 지지 가능), 450°C의 내열성, 그리고 다양한 수용액 및 유기 용액 환경에서의 내식성을 제공합니다. 더 자세한 기술 정보는 당사 웹사이트를 참조하십시오. 스테인리스 스틸 금속 팔링 사양 페이지.

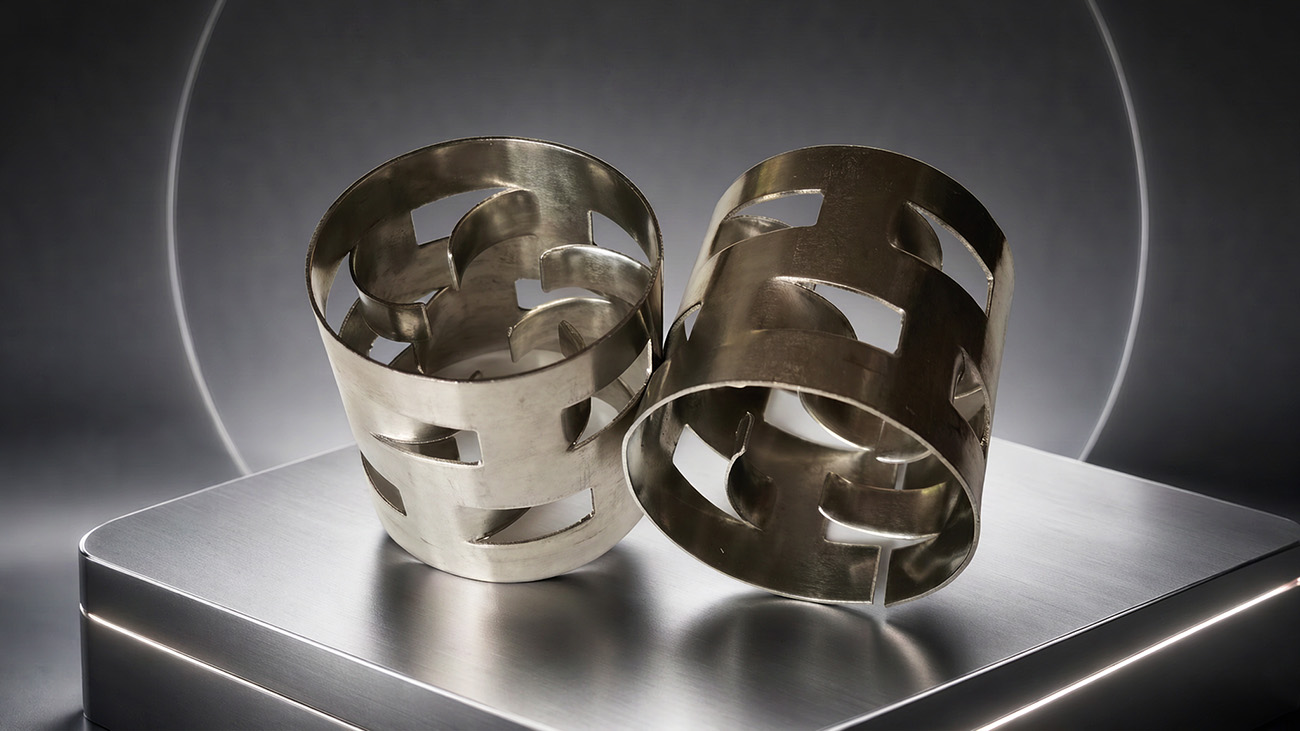

그림 2: 뚫린 창과 안쪽으로 구부러진 손가락 모양 — 팔 링이 라시히 링보다 30~50% 더 나은 물질 전달을 가능하게 하는 기하학적 특징.
모든 치수는 mm 단위입니다. 해당 데이터는 304 및 316L 등급 모두에 적용됩니다(벽 두께는 제조업체에 따라 약간씩 다를 수 있습니다).
| 크기(가로×세로×두께, mm) | 표면적 (m²/m³) | 공극률(%) | 대량 수량(개/m³) | 부피 밀도 (kg/m³) | 일반적인 ΔP (Pa/m) |
|---|---|---|---|---|---|
| 16 × 16 × 0.3 | 330~360 | 96.0–96.5 | 214,000 | 360~380 | 400~550 |
| 25 × 25 × 0.5 | 210~220 | 94.5–95.5 | 51,900 | 310–340 | 250~400 |
| 38 × 38 × 0.6 | 140–146 | 95.0–96.0 | 13,800 | 280~310 | 180~300 |
| 50 × 50 × 0.8 | 105–109 | 94.5–95.5 | 6,500 | 240~270 | 120~200 |
| 76 × 76 × 1.0 | 70~74세 | 95.0–96.0 | 1,830 | 220~250 | 80~150 |
본 데이터는 업계 표준 스테인리스강 팔링(Pall ring) 데이터시트를 기준으로 작성되었습니다. 표시된 부피 밀도는 304 등급 기준이며, 316L은 약 2% 더 무겁습니다. 맞춤형 크기(10/13/89/100mm) 및 벽 두께는 요청 시 제작 가능합니다.
304와 316L 중 어떤 재질을 선택할지는 가격에 가장 큰 영향을 미치는 요소입니다. 재질비 차이뿐만 아니라 수명, 가동 중단 위험, 부식 방지 측면에서도 차이가 있습니다. 자세한 내용은 당사 웹사이트를 참조하십시오. 304L와 316L 구조화 패킹 가이드 전체 부식 임계값 데이터는 다음과 같습니다.
| 요인 | 304 스테인리스 스틸 | 316L 스테인리스 스틸 |
|---|---|---|
| 크롬/니켈/몰리브덴 | 크롬 18% / 니켈 8% / 몰리브덴 0% | 크롬 16% / 니켈 10% / 몰리브덴 2~3% |
| PREN(피팅 지수) | 18~20세 | 24~26세 |
| 염화물 저항성 | ≤ 50ppm (차가운, 중성) | 200ppm 이하(냉각), 100ppm 이하(열) |
| 최고 온도 | 450°C (연속) | 450°C (연속) |
| 상대 가격(m³당) | 기본 가격(1,200~1,800달러) | 보험료 15~25% 추가 (2,500~4,000달러) |
| 가장 적합한 대상 | 담수, 유기물, 비염화물산, 용매 | 해수, 염소계 용매, HCl/Cl2 세척, 제약 |

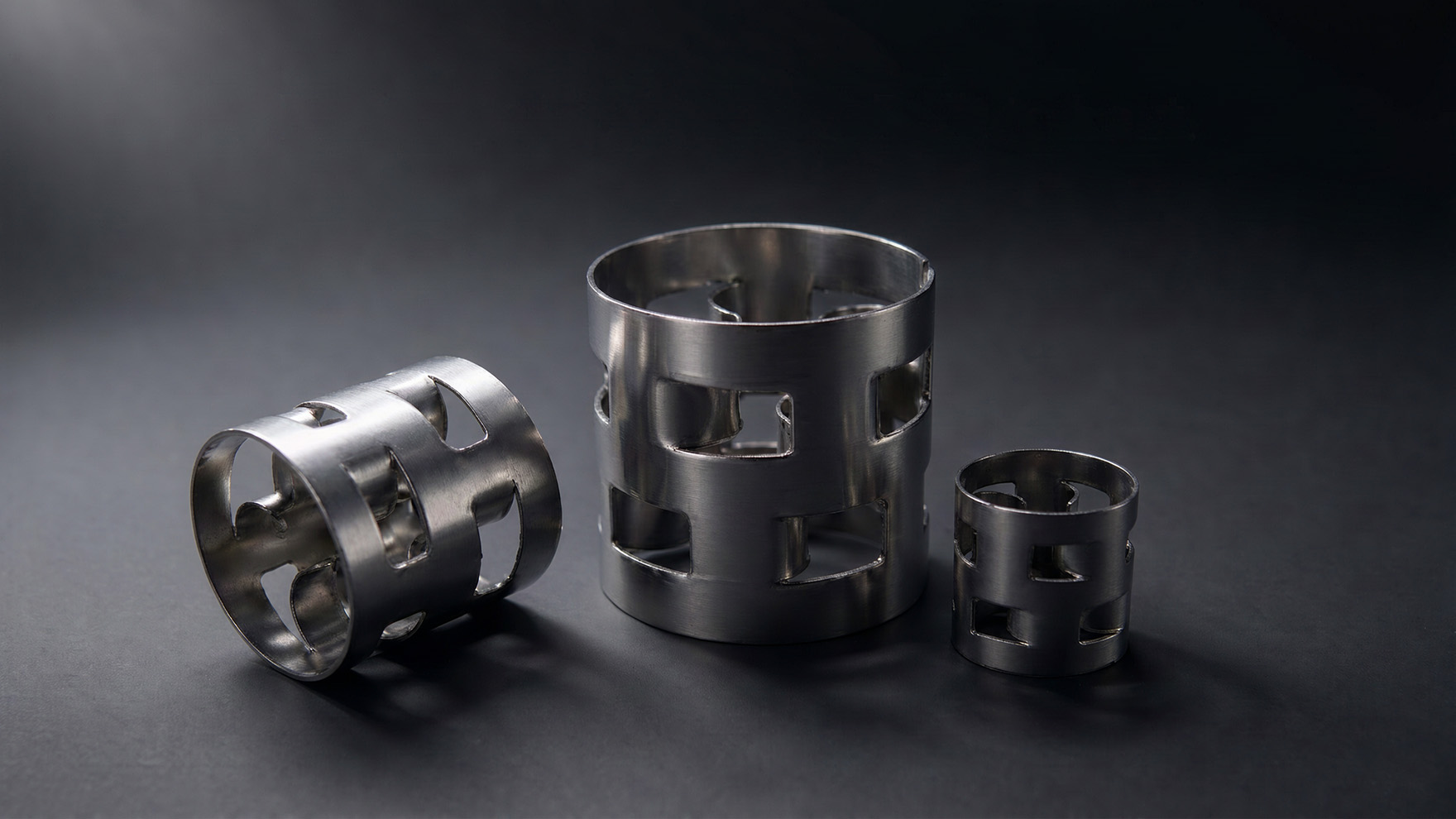

그림 3: 304(밝은 색, 왼쪽)와 316L(무광, 오른쪽) - 시각적 차이는 미미하지만 부식 성능은 확연히 다릅니다.
그림 4: 38mm 304 Pall 링이 내경 1.2m 증류탑에 장착된 모습 낙타 혹 지지대 격자.
질문: 동일한 크기의 316L 제품은 304L 제품에 비해 가격이 얼마나 더 비싼가요?
A: 일반적으로 몰리브덴 함량(2~3%)과 낮은 제련 수율로 인해 15~25%의 프리미엄이 붙습니다. 50mm 링 10m³ 주문의 경우 차액은 대략 3,000~5,000달러 정도이며, 이는 염화물 응력 균열로 인한 예상치 못한 가동 중단 시간 하루치 비용보다 적은 경우가 많습니다.
질문: 304와 316L 가스를 같은 타워에서 혼합해서 사용할 수 있나요?
A: 권장하지 않습니다. 전도성 수용액 환경에서 재질 간의 갈바닉 커플링은 304 재질의 부식을 가속화합니다. 전체적으로 동일한 재질을 사용하거나 비전도성 차단막(예: 세라믹 링 층)으로 분리하십시오.
Q: 최소 주문 수량(MOQ)과 일반적인 납기는 어떻게 되나요?
A: 최소 주문량(MOQ)은 1m³입니다(혼합 사이즈 가능). 표준 사이즈(304/316L 재질, 25/38/50mm)는 7~10일 이내에 배송됩니다. 맞춤 사이즈, 특수 합금 또는 부동태 처리 시 15~25일이 추가됩니다. 정확한 견적을 받으시려면 타워 ID, 베드 높이 및 사용 조건을 알려주세요.
타워 직경, 베드 높이, 작동 온도 및 공정 유체 조성(특히 염화물 농도)을 보내주시면 304L와 316L 중 어떤 재질이 적합한지 추천해 드리고, 정확한 m³ 수량을 계산하여 24시간 이내에 확정 견적을 제공해 드립니다. FXSINO는 모든 표준 크기의 스테인리스 스틸 팔링(Pall ring)을 MTC, 치수 보고서 및 매칭 서비스와 함께 공급합니다. 지원 그리드, 액체 유통업체, 그리고 침대 제한 장치 완벽한 타워 패키지입니다.
