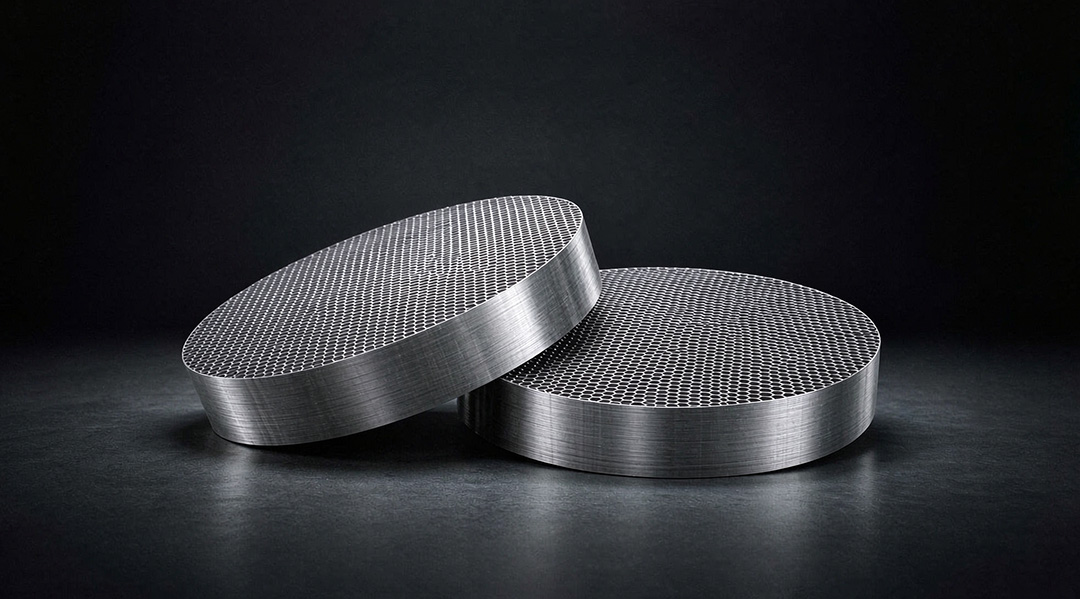

그림 1: 골형 와이어 메쉬 패킹 디스크(250Y 및 500Y) - 정밀 증류를 위한 최고 효율의 구조형 패킹.
엔지니어 브리핑: 골형 철망 패킹(일부 시장에서는 "리플" 타입)으로도 알려진 금속 철망 구조 패킹은 모든 증류탑 패킹 중에서 가장 낮은 HETP(이론단당 150mm)를 제공합니다. 정밀 증류, 동위원소 분리 및 열에 민감한 진공 설비에 기본적으로 사용되는 소재입니다. 당사 제품과 비교해 보십시오. 증류용 일반 구조화 패킹 천공판 대체재의 경우.
금속 와이어 메쉬 구조 포장 가는 금속선으로 엮은 골판지(거즈) 시트를 탑 직경에 맞는 원통형 디스크 형태로 조립하여 구성됩니다. 골은 교대로 각도를 이루며(일반적으로 "Y"형은 45°, "X"형은 30°), 매우 균일한 삼각형 유로망을 형성합니다.
(스탬핑된 금속 시트를 사용하는) 천공판 패킹과 달리, 와이어 메쉬는 직조된 거즈를 사용하여 단위 부피당 표면적이 3배 더 넓고 모세관 습윤성이 탁월합니다. 이는 HETP 값이 150~400mm로, 판형 구조 패킹의 400~600mm에 비해 낮다는 것을 의미합니다. 단점으로는 침수 용량이 낮다는 점(F-인자 1.5~2.5 Pa)입니다.0.5) 그리고 더 높은 비용.

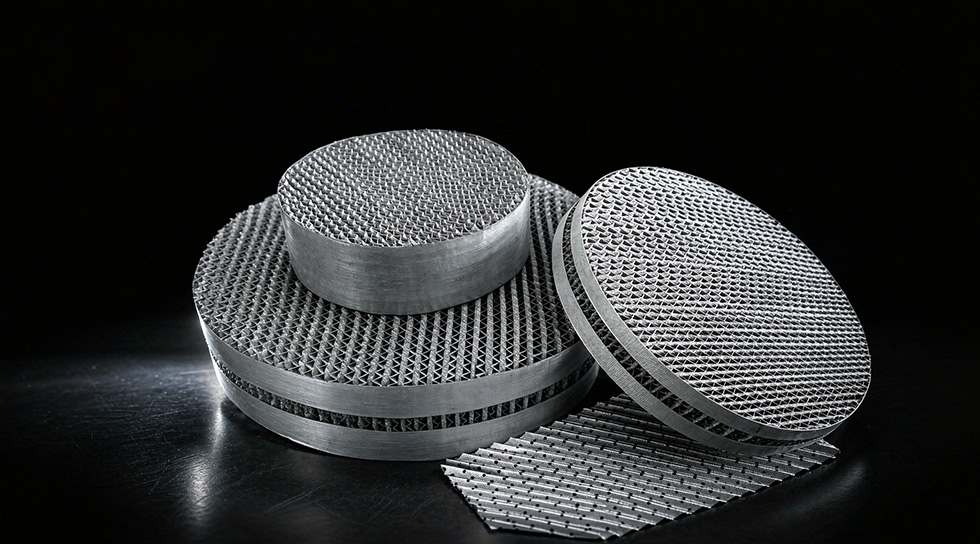

그림 2: 45° Y자형 주름이 있는 직조 와이어 거즈 — 150mm만큼 낮은 HETP를 제공하는 미세 구조.
아래의 모든 데이터는 SS304/316L 와이어 메쉬 패킹에 대한 업계 표준 값입니다. FXSINO는 고객의 타워 내경에 맞춰 디스크당 세그먼트 높이 50~200mm로 제품을 제작합니다.
| 모델 | 표면적 (m²/m³) | 공극률(%) | 일반적인 HETP(mm) | ΔP (kPa/단계) | F-인자(Pa)0.5) |
|---|---|---|---|---|---|
| 250년 | 250 | 95.0 | 250~400 | 0.2–0.3 | 2.0–2.5 |
| 350년 | 350 | 93.0 | 180~280 | 0.15–0.25 | 1.8–2.3 |
| 500엔 | 500 | 90.0 | 120~200 | 0.1–0.2 | 1.5~2.0 |
| 700엔 | 700 | 85.0 | 80~150 | 0.08–0.15 | 1.2–1.8 |
업계 표준 와이어 메쉬 구조 패킹 데이터시트에서 수집한 데이터입니다. HETP 및 ΔP는 액체/기체 부하에 따라 달라집니다. 발표 전에 FXSINO 측정값으로 교체하십시오.
와이어 메쉬 패킹은 다양한 금속 재질로 제공됩니다. 재질 선택은 다른 타워 내부 부품과 동일한 부식 방지 원칙을 따릅니다. 자세한 내용은 당사 웹사이트를 참조하십시오. 304L와 316L 구조화 패킹 가이드 자세한 임계값은 다음과 같습니다.
| 재료 | 내식성 | 최대 온도 | 최적의 활용 사례 | 상대적 비용 |
|---|---|---|---|---|
| SS304 | 좋음 (염화물 없음) | 450°C | 유기물, 용매, 비부식성 분획 | 기준선 |
| SS316L | 뛰어난 (염화물 저항성) | 450°C | 제약, 염소계 용매, 산성 분획 | +15~25% |
| 구리/황동 | 좋은 (비산화성) | 200°C | 용매 회수, 정전기 방지 서비스 | +20~30% |
| 니켈/모넬 | 탁월함 (가성소다, HF) | 500°C | 가성 증류, 불소화학물질 | +100~150% |
| 하스텔로이 C-276 | 최상급(강산/강염화물) | 650°C | HCl, Cl2심각한 부식성 환경 | +200~300% |
그림 3: SS304(왼쪽)와 SS316L(오른쪽) 와이어 메쉬 디스크 - 둘 다 동일한 효율을 제공하며, 316L은 염화물에 대한 내성을 추가합니다.
| 요인 | 철망 (이 페이지) | 천공판(증류 페이지) |
|---|---|---|
| 이종접종 | 150~400mm (우수) | 400~600mm (양호) |
| 홍수 용량 | 낮음 (F 1.5–2.5) | 높음 (F 2.5–3.5) |
| m³당 비용 | 더 높은 (직조 거즈) | 하단 (도장이 찍힌 용지) |
| 가장 적합한 대상 | 정밀 분리, 진공, 열에 민감함 | 고처리량 흡수, 일반 증류 |

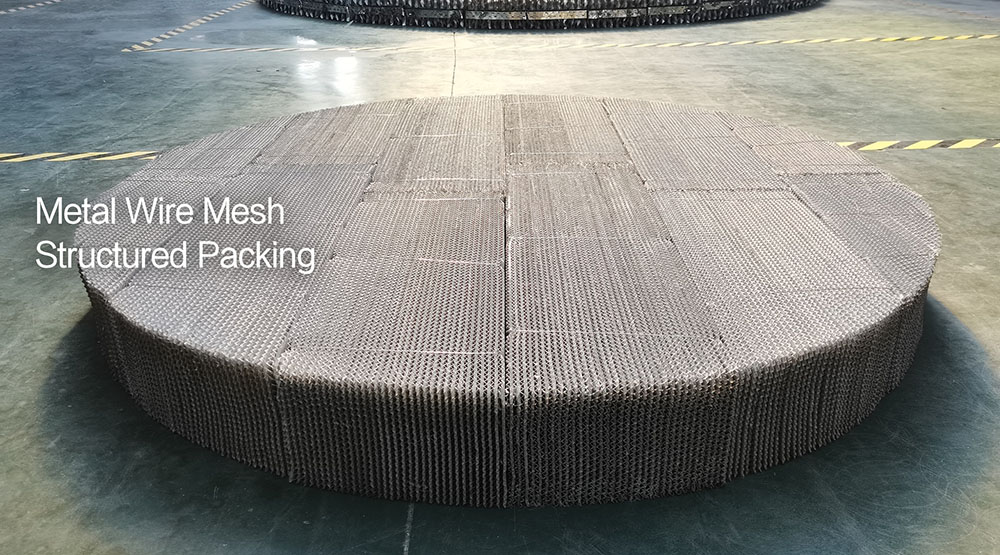

그림 4: 내경 0.8m 진공 증류탑에 500Y 철망 디스크를 쌓아 놓은 모습 액체 수집기 및 재분배기 구역 사이.
Q: 철망 구조 패킹과 천공판 구조 패킹의 차이점은 무엇인가요?
A: 와이어 메쉬(거즈)는 직조된 필라멘트를 사용하여 150mm의 낮은 HETP(고효율 천공)를 제공하므로 정밀/진공 작업에 이상적입니다. 천공판은 스탬핑된 시트를 사용하며 2배의 플러딩 용량을 제공하지만 HETP는 400~600mm입니다. 전체 비교표는 위의 4번 항목을 참조하십시오.
질문: 철망 포장재는 현장 세척(CIP)이 가능한가요?
A: 네, 하지만 주의해야 합니다. 미세한 거즈는 판형 패킹보다 입자를 더 쉽게 포집합니다. 저압(2~3bar) 스프레이 볼을 사용하고 배수성을 확인하십시오. 폴리머 오염의 경우 기계적 세척보다는 화학 용액(NaOH 또는 용매 기반)에 담그는 것이 좋습니다.
Q: 맞춤 사이즈 제작 기간은 얼마나 걸리나요?
A: 표준 250Y/500Y SS304/316L 제품은 10~15일 내에 배송됩니다. 맞춤형 합금(하스텔로이, 티타늄) 또는 비표준 골형 각도(X형) 제품은 25~35일이 소요됩니다. 최소 주문량(MOQ): 0.5m³. 타워 내경, 베드 높이 및 공정 조건을 알려주시면 견적을 보내드리겠습니다.
타워 직경, 충전층 높이, 작동 압력(특히 진공 방식인 경우), 유체 조성 정보를 보내주시면 최적의 모델(250Y/350Y/500Y/700Y)을 추천해 드리고, 재질 등급을 권장하며, 해당 사양에 맞는 제품을 공급해 드리겠습니다. 지원 그리드, 액체 유통업체, 그리고 침대 제한 장치 완벽한 타워 패키지입니다.
