그림 1: PP 플라스틱 중공 링(리플 링) 포장재 - 특징적인 골진 표면과 높은 공극률을 위한 속이 빈 중심부를 보여줍니다.
엔지니어 브리핑: 플라스틱 중공 링 패킹(일반적으로 리플 링이라고 함)은 골이 진 외벽과 속이 빈 코어를 가진 비용 효율적인 랜덤 패킹입니다. 리플 디자인은 공극 공간을 희생하지 않고 표면 난류를 증가시켜 표준 라쉬히 링보다 15~20% 더 나은 물질 전달을 제공하며, 압력 강하는 고체 새들 패킹의 절반 수준입니다. PP(폴리프로필렌) 또는 PE(폴리에틸렌) 재질로 제작되며 냉각탑, 스크러버 등에 탁월한 성능을 발휘합니다. 일반 흡수 서비스.
매끄러운 벽면을 가진 라쉬히 링과는 달리, 리플 링은 원통형 벽면에 일련의 가로 주름(리플)이 특징입니다. 이러한 간단한 변형을 통해 액체가 표면 위로 흐를 때 미세 난류가 발생하여 층류 막을 파괴하고 기체-액체 접촉을 개선합니다. 속이 빈 코어는 90% 이상의 공극률을 유지하므로, 깊은 층에서도 기체가 자유롭게 상승할 수 있습니다.
주요 기하학적 이점:
그림 2: 물결무늬 고리 모양 벽면의 근접 사진 - 가로 방향의 능선은 표면 난류를 발생시켜 액체 확산을 향상시킵니다.
FXSINO는 5가지 표준 크기의 리플 링을 제조합니다. 맞춤 크기는 요청 시 제작 가능합니다.
| 공칭 크기(mm) | 실제 외경 × 높이 (mm) | 표면적 (m²/m³) | 공실률(%) | m³당 개수 | 포장 계수(F) |
|---|---|---|---|---|---|
| 25 | 25 × 25 | 185–200 | ≥ 90 | 약 52,000 | 140 |
| 38 | 38 × 38 | 130~145 | ≥ 92 | 약 16,000 | 92 |
| 50 | 50 × 50 | 100~110 | ≥ 93 | 약 6,500 | 65 |
| 63 | 63 × 63 | 80~90세 | ≥ 94 | 약 3,200 | 48 |
| 76 | 76 × 76 | 65~75세 | ≥ 95 | 약 1,800개 | 36 |
참고: 위의 데이터는 업계 표준 참조 값입니다. 인증된 성능 곡선 및 실측 데이터는 FXSINO에 문의하십시오.
폴리프로필렌(PP)과 폴리에틸렌(PE)은 모두 우수한 내화학성을 제공하지만, 온도 내성 및 기계적 강성에서 차이가 있습니다.
| 재산 | 폴리프로필렌(PP) | 폴리에틸렌(PE) |
|---|---|---|
| 최대 연속 온도 | 100°C | 80°C |
| 밀도 (g/cm³) | 0.90–0.91 | 0.94–0.96 |
| 강성/크리프 | 강성이 높을수록 고온 환경에서 성능이 우수합니다. | 더 유연하며 60°C 이상에서는 변형되기 쉽습니다. |
| 내화학성 | 산, 알칼리, 용매에 대한 내성이 탁월합니다. | 산성 및 알칼리성 물질에 탁월한 효과를 보이며, 일부 유기물에는 약간 더 우수한 효과를 나타냅니다. |
| 자외선 저항성 | 품질 불량 (실외 사용 시 첨가제 필요) | 보통 (검정색 PE 소재에 카본 블랙 자외선 차단 기능이 있음) |
| 일반적인 색상 | 흰색, 베이지색, 맞춤형 | 내추럴(우유빛), 블랙 |
| 가장 적합한 대상 | 온수 냉각, 증기 탈기, 일반 흡수 | 주변 냉각탑, 실외 탈황 장치(검정색 PE) |
그림 3: 재질 비교 — 흰색 PP(왼쪽)와 검은색 PE(오른쪽) 물결 모양 링. PE는 옥외 냉각탑에 더 나은 자외선 저항성을 제공합니다.
물결무늬 고리 포장재는 다른 일반적인 플라스틱 무작위 포장재와 비교했을 때 어떤 장점이 있을까요?
| 포장 유형 (50mm) | 공실률(%) | ΔP @ F=1.5 (Pa/m) | HETP(m) | 상대적 비용 |
|---|---|---|---|---|
| 리플 링(PP) | 93–94 | 60~80세 | 0.6–0.8 | $$ |
| 플라스틱 팔링 | 90~92년 | 80~100 | 0.5–0.7 | $$ |
| 플라스틱 안장(인탈록스) | 78–82 | 120~150 | 0.7–1.0 | $ |
| 멀티볼 할로우볼 | ≥ 95 | 40~60세 | 1.2–1.5 | $ |
결론: 리플 링은 냉각 및 흡수에 있어 낮은 압력 강하와 우수한 물질 전달 사이의 최적의 균형을 제공합니다. 선택하세요. 팔링 최대 효율(낮은 HETP)이 필요한 경우 리플 링을 선택하고, 허용 가능한 효율로 최대 처리량이 필요한 경우에는 리플 링을 선택하십시오.

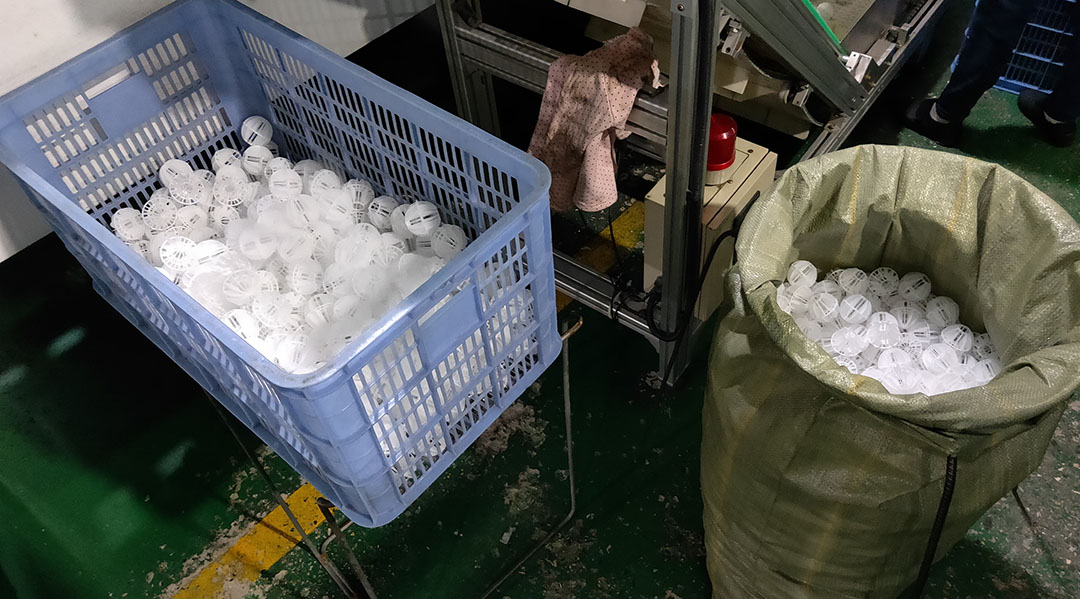

그림 4: 역류식 냉각탑에 리플 링 패킹을 투입하는 모습 - 균일한 분포는 물의 고르게 퍼짐과 가스 접촉을 보장합니다.
질문: 리플 링과 팔 링 중 어떤 것을 선택해야 할까요?
A: 팔링(Pall ring)은 내부에 창(돌출부)이 있어 내부 표면 접촉면을 넓혀 물질 전달 효율을 약간 향상시킵니다(HETP 감소). 리플링(Ripple ring)은 창이 없어 성형이 간단하고 비용이 저렴하며, 골이 진 벽면 구조로 우수한 난류를 생성합니다. 증류/효율이 중요한 용도에는 팔링을, 냉각, 저흡수 및 비용에 민감한 프로젝트에는 리플링을 선택하십시오.
질문: PP 재질의 리플 링을 고온의 냉각탑(80°C 이상)에 사용할 수 있습니까?
A: PP 등급은 100°C까지 연속적으로 견딜 수 있으므로 대부분의 온수 용도에 적합합니다(냉각탑 환수 온도는 일반적으로 40~55°C입니다). 냉각탑 온도가 100°C를 초과하는 순간적인 온도 상승이 발생하는 경우, PVDF 또는 PTFE 라이닝 재질을 사용하는 것을 고려해 보십시오. 고온용 제품에 대해서는 FXSINO에 문의하십시오.
질문: 리플 링 패킹 1세제곱미터의 무게는 얼마입니까?
A: 부피 밀도는 크기와 재질에 따라 다릅니다. 50mm PP 리플 링의 경우, 약 5%의 공극 침하를 포함하여 약 55~65kg/m³ 정도입니다. PE는 약 70~80kg/m³로 PP보다 약간 무겁습니다. 이 정도 밀도라면 대부분의 타워에 구조적 보강이 필요하지 않습니다. 700kg/m³ 이상의 세라믹 패킹과는 대조적입니다.
FXSINO는 타워 패킹 및 내부 부품(플라스틱 리플 링 포함) 제조업체입니다. 팔링지지 그리드 및 액체 분배기 포함. 맞춤형 크기, PP/PE/PVDF 소재, 전 세계 배송 가능.
타워 직경, 충전층 깊이, 사용 유체(냉각수, 산성 세척액 등), 작동 온도 및 선호하는 재질(PP 또는 PE)을 알려주시면 적합한 링 크기를 추천해 드리고 총 용량을 계산하여 당일 견적과 납기를 제공해 드립니다. FXSINO는 완벽한 충전탑 솔루션을 제공합니다. 지원 그리드 그리고 침대 제한 장치 에게 액체 유통업체.
