그림 1: 팬 분배기(왼쪽), 파이프 암 분배기(중앙), 스프레이 노즐 분배기(오른쪽).
디자인 알림: 충전탑에 적합한 액체 분배기를 선택하는 것은 단순히 균일한 관류를 위한 것뿐만 아니라 충전재 투자 보호에도 매우 중요합니다. 업계 데이터에 따르면 충전탑 고장의 70% 이상이 충전재 자체가 아닌 액체 분배 불량에서 비롯됩니다. 올바른 분배기를 선택하면 충전탑은 처음부터 정격 효율을 발휘할 수 있습니다.
분배기 품질과 패킹 성능 간의 관계는 지수적입니다. 균일도가 95%에 달하는 잘 설계된 분배기는 패킹이 명시된 HETP(이론 단 높이 환산값)를 달성할 수 있도록 해줍니다. 반면 균일도가 60%에 불과한 불량 분배기는 HETP를 두 배로 높여 사실상 타워 높이의 절반을 낭비하게 만들 수 있습니다.

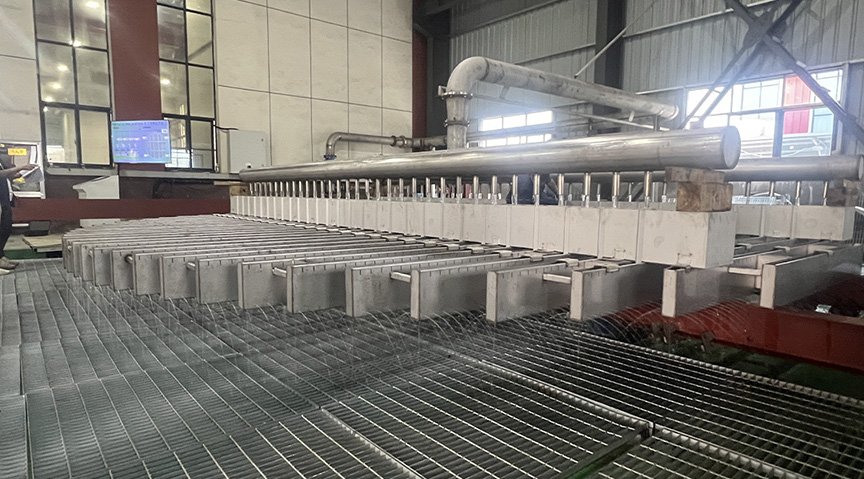

그림 2: 증류탑 내부의 구조화된 충전층 위에 위치한 액체 분배기.
HETP 영향 분석 공식:이종접종실제 = HETP포장 ÷ 유통 효율
예시: 0.35m HETP 등급의 500Y 패킹은 다음과 같은 성능을 발휘합니다. 0.70m 유통업체가 50%의 균일도만 제공한다면, 당신은 500Y급 성능을 기대하고 비용을 지불했지만 250Y급 결과만 얻은 셈입니다.

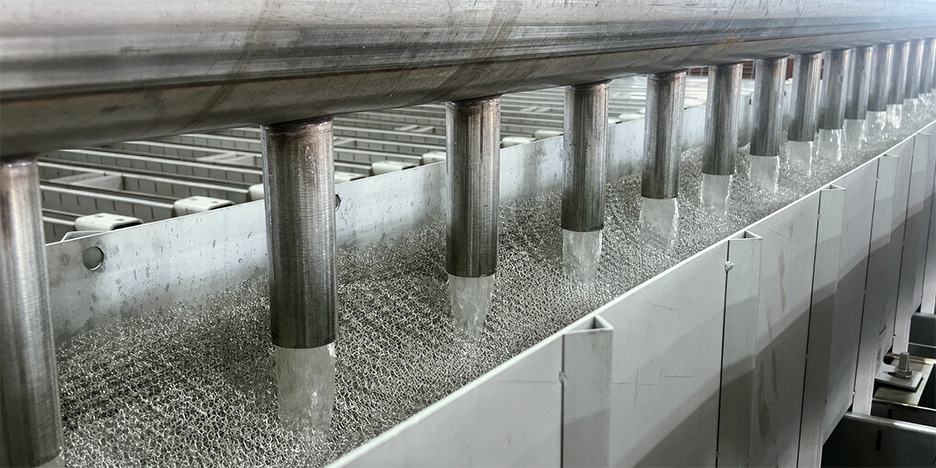

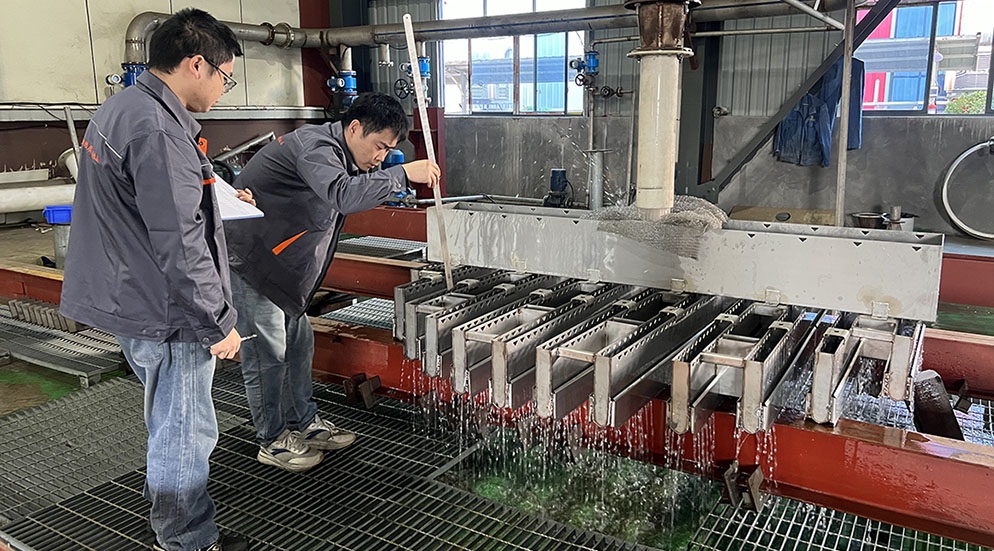

대구경 증류탑의 표준으로 여겨지는 방식입니다. 액체가 중앙 공급관을 통해 유입되어 1차 트로프로 흐른 후, V자형 홈이나 구멍이 있는 2차 트로프로 넘쳐흘러 아래쪽 충전재 위로 떨어집니다.
중앙 헤더에서 방사형으로 뻗어 나가는 팔들이 있으며, 각 팔에는 정확한 크기의 구멍이 뚫려 있습니다. 액체는 중력이나 약간의 압력에 의해 이 구멍들을 통해 밀려 나옵니다.

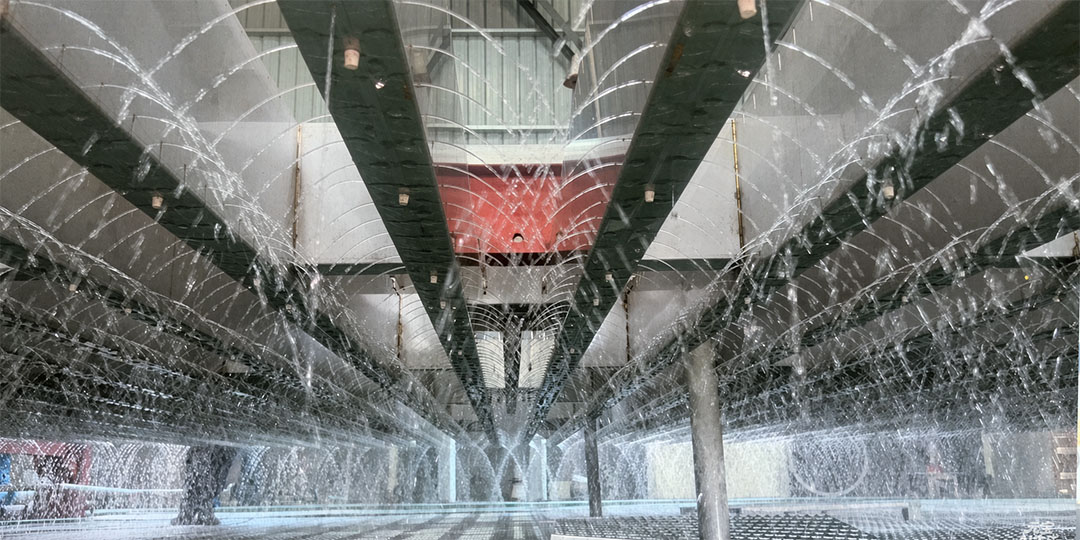

가압된 액체가 노즐을 통해 분사되어 충전재 표면을 덮습니다. 소형 컬럼 및 스크러버에서 흔히 사용됩니다.
| 유형 | 타워 직경 | 액체 적재 | 일률 | 방오 |
|---|---|---|---|---|
| 팬(홈) | 1.5 - 13m | 높은 | ★★★★★ | 훌륭한 |
| 파이프 암 | 0.5 - 3m | 중간 | ★★★★☆ | 보통의 |
| 스프레이 노즐 | 0.1 - 0.8m | 낮음-중간 | ★★★☆☆ | 좋은 |

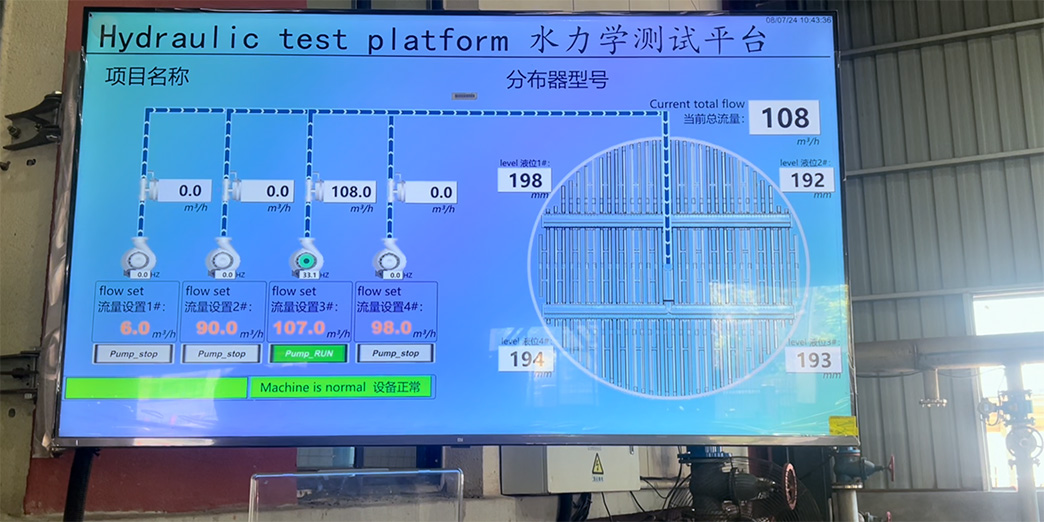

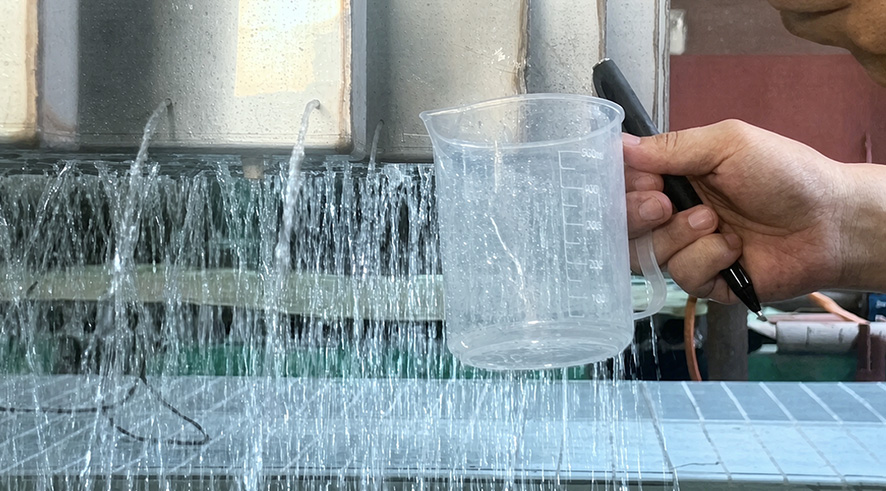

그림 3: 염료 추적 테스트 - 균일한 분포(왼쪽) vs. 설계가 불량한 분배기로 인한 심각한 채널링 현상(오른쪽).
1단계 — 타워 직경: < 0.8m → 분무기. 0.5-3m → 파이프 암. > 1.5m → 팬.
2단계 — 액체 적재량 범위: 최소 및 최대 L/G 비율을 계산하십시오. 팬은 가장 넓은 턴다운 범위(10:1)를 지원합니다. 스프레이 노즐은 좁은 밴드 범위(2:1)가 필요합니다.
3단계 — 작동 압력: 진공 청소 서비스 시 스프레이 노즐은 사용하지 마십시오(먼지가 섞이면 진공 효과가 사라집니다). 파이프 암이나 팬을 사용하십시오.
4단계 — 파울 가능성: 고형물이 있습니까? V자형 홈이 큰 팬이나 스프레이 노즐을 사용하십시오. 파이프 암의 작은 구멍은 피하십시오.
5단계 - 포장 민감도: 고효율 구조화 패킹(500Y, 700Y)은 95% 이상의 균일도를 요구합니다. 무작위 패킹은 80~85%의 균일도를 허용합니다.

포장이 좋을수록 유통 품질에 더욱 민감해집니다. 250Y 포장의 경우 유통 불량률이 20%에 달하면 효율성이 15% 감소할 수 있습니다. 반면, 동일한 유통 불량률 하에서 500Y 포장은 효율성이 더욱 떨어질 수 있습니다. 40% 이상이것이 바로 500Y 구조형 패킹을 고정밀 팬 분배기와 함께 사용하는 것을 항상 권장하는 이유입니다. 자세한 내용은 5가지 패킹 선택 요소 가이드를 참조하십시오.
| 고장 모드 | 원인 | 방지 |
| 막힘 | 고체, 코크스 또는 소금(NaCl, CaCO₃)3) 증착 | 구멍을 크게 만들고, 자체 배수 설계를 명시하고, 여과기를 설치하십시오. |
| 기울어짐/수평 불량 | 부적절한 설치 또는 지지 링 이동 | 설치 시 수평계를 사용하고, 평탄도가 인증된 지지 링을 용접하십시오. |
| 섬광 | 공급관 양단의 압력 강하로 인해 부분적인 기화가 발생합니다. | 공급관 직경을 늘리고, 유입 유속을 1.5m/s 미만으로 낮추십시오. |
| 울음 | 최소 액체 부하 미만으로 작동 | 더 넓은 턴다운을 지정하고, 드릴 구멍 대신 V자형 홈을 사용하십시오. |
포장에 적용되는 것과 동일한 부식 방지 규칙이 유통업체에도 적용되지만, 한 가지 추가적인 어려움이 있습니다. 고여있는 액체 웅덩이홈이 파인 바닥이나 사각지대에는 부식성 물질이 집중되어 부식 속도가 빨라질 수 있습니다. 재질 비교에 대한 자세한 내용은 304와 316L 구조 패킹 가이드를 참조하십시오.

그림 4: 맨홀을 통해 팬 분배기를 설치하는 모습 - 수평을 맞추는 것이 매우 중요합니다.

자체 재분배 기능을 갖춘 천공판 구조 패킹을 선택하면 안전 여유가 확보됩니다. 천공된 구멍을 통해 액체가 채널 사이로 측면으로 이동하여 분배기의 미세한 불균일성을 부분적으로 보완합니다. 따라서 기존 분배기를 교체할 수 없는 개조 작업에서 천공판 패킹은 매우 적합한 선택입니다.
질문: 액체 분배기는 얼마나 자주 점검해야 합니까?
A: 모든 가동 중단 시점마다 점검해야 합니다. 분배 균일도가 10%만 떨어져도 컬럼 효율이 20~30% 감소할 수 있습니다. 보어스코프나 맨웨이를 통한 육안 검사는 몇 분밖에 걸리지 않으며, 수개월간 지속되는 불량 가동을 예방할 수 있습니다.
질문: 기존 배전기를 새 포장재와 함께 재사용할 수 있나요?
A: 설치하려는 패킹 유형에 맞게 원래 설계된 경우에만 가능합니다. 250Y용으로 제작된 분배기는 점적점 밀도가 너무 낮아 500Y에서는 제대로 작동하지 않습니다. 항상 m²당 점적점 수를 확인하십시오.
질문: 이상적인 물방울 떨어짐 밀도는 얼마입니까?
A: 구조화된 패킹의 경우, 타워 단면적 50~100cm²당 하나의 물방울 떨어짐 지점을 목표로 하십시오. 무작위 패킹의 경우 100~200cm²당 하나의 물방울 떨어짐 지점을 허용할 수 있습니다.
FXSINO 당사는 고객의 특정 컬럼에 맞춰 설계된 액체 분배기, 지지 그리드, 베드 제한 장치 및 구조화 패킹을 공급합니다. 타워 도면이나 공정 데이터를 보내주시면 완벽한 내부 솔루션을 제공해 드립니다.
