낙타 혹 지지 그리드: 설계 및 하중 데이터

낙타 혹 지지 그리드: 설계 및 하중 데이터
August 21, 2026

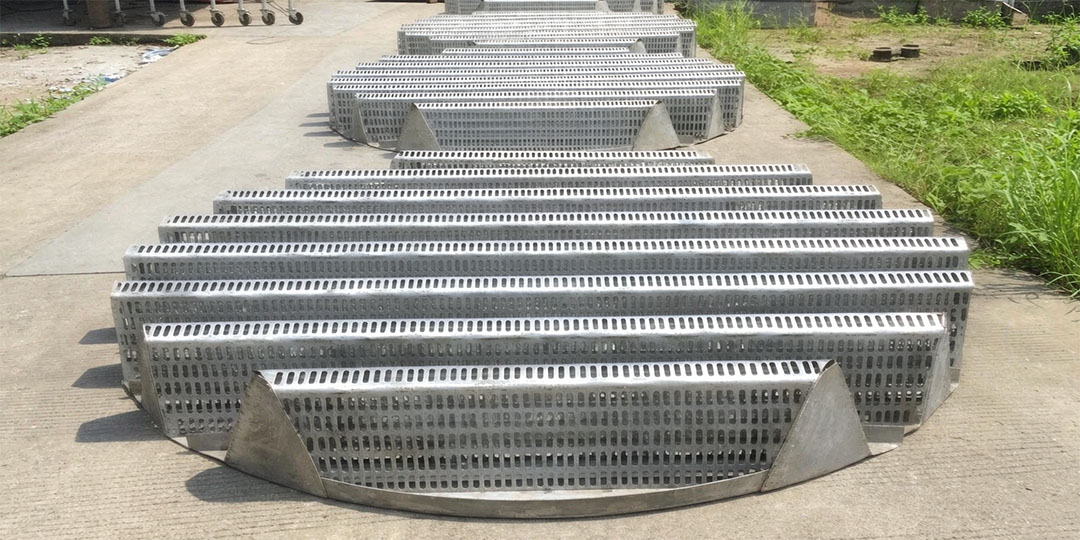

Camel hump support grid formed from stamped steel plates with arched profile

그림 1: 낙타 혹 지지대 격자 - 강판을 찍어낸 연속적인 아치형 단면.

낙타 혹 지지 그리드: 설계 및 하중 데이터

엔지니어링 경고: 지지 그리드는 충전층의 기초입니다. 지지 그리드가 제 기능을 하지 못하면 충전층이 붕괴되고 가스 흐름이 차단되어 막대한 비용이 드는 가동 중단으로 이어집니다. 낙타 등 모양의 그리드는 90% 이상의 개방 면적과 탁월한 하중 지지력을 제공하지만, 특정 컬럼 하중에 맞춰 설계되었을 때만 가능합니다. 필요한 데이터는 다음과 같습니다.

1. 낙타 혹 지지대 그리드란 무엇인가요?

낙타 등 모양 지지대라고도 불리는 낙타 혹 모양 지지대는 강판을 연속적인 아치형(물결 모양) 프로파일로 찍어내어 제작됩니다. "혹" 부분은 견고한 구조적 단면을 형성하고, 아치 사이의 공간은 가스와 액체의 통과를 위한 넓은 개방 면적을 제공합니다. 평판형 지지대와 달리, 아치형 구조는 각 리브를 하중을 지지하는 보로 만들어 줍니다.

Engineering drawing of camel hump support grid showing arch height, plate thickness, and hole pattern

그림 2: 주요 치수 - 아치 높이(H), 판 두께(t) 및 개방 면적 비율.

2. 설계 매개변수

매개변수일반적인 범위디자인 노트
개방 공간90~95%지지면 전체에 걸쳐 압력 강하를 최소화합니다.
아치 높이150 - 300 mm아치가 높을수록 더 많은 하중을 견딜 수 있지만 침대 높이는 낮아집니다.
판 두께3~6mm계산된 하상하중(섹션 3 참조)에 의해 좌우됩니다.
모듈 너비300~500mm기둥 맨홀(일반적으로 DN500 이상)을 통과해야 합니다.
구멍 직경10~25mm액체 배수와 충전재 보강 사이의 균형을 유지하십시오.

3. 하중 지지력 데이터

낙타혹형 격자의 하중 지지 능력은 판 두께, 아치 높이 및 재질 등급의 세 가지 변수에 따라 달라집니다. 총 베드 하중에는 패킹 중량, 액체 체류량 및 공정 측 압력 차이가 포함됩니다.

판 두께별 일반적인 하중 지지력 (SS316L, 아치 높이 200mm):

  • • 3mm 판: 약 2,500 kg/m² (경하중용; 250Y 침대에 적합) < (3미터 높이)
  • • 4mm 판: 약 4,500 kg/m² (표준 용도, 대부분의 500Y 적용 분야)
  • • 6mm 판: 약 8,000 kg/m² (고하중용; 높은 적재 높이, 높은 액체 체류량, 진공 서비스)

설계 안전 계수: 계산된 작동 부하에 대해 최소 2.5배의 안전 계수를 항상 지정하십시오. 300°C 이상의 온도에서는 출력을 낮춰야 하므로 당사 엔지니어와 상담하십시오.

Side-by-side comparison of camel hump support grid versus traditional bar grid open area

그림 3: 낙타 혹 격자(왼쪽)는 기존 막대형 격자(오른쪽)의 약 45%에 비해 90% 이상의 개방 면적을 제공합니다.

4. 낙타 혹형 격자 vs. 막대형 격자: 어떤 것을 선택해야 할까요?

요인낙타 혹 격자막대형 격자
개방 공간90~95%40~50%
압력 강하최소중상급
액체 재분배내장형 (아치형 골짜기가 물을 모아서 다시 떨어뜨림)없음 (별도의 수집기가 필요합니다)
적재 용량높음 (아치가 보 역할을 함)보통의
파울링 위험낮은 (자연 배수 계곡)높이가 높을수록 (평평한 표면이 고형물을 가둡니다)

5. 4단계 선정 방법

1단계 — 하상하중 계산: 충진재의 부피 밀도 × 충전층 높이 × 충전탑 면적 + 액체 체류량(일반적으로 충진재 부피의 5~15%). 500Y 포장침대 높이 1mm당 약 7.2kg/m²의 하중이 예상됩니다.

2단계 — 맨홀 접근 확인: 모듈 폭은 맨홀 내경에서 50mm 여유 공간을 뺀 값 이하이어야 합니다. 표준 DN500 맨홀의 최대 모듈 폭은 450mm입니다.

3단계 — 공정 조건 확인: 300°C 이상의 온도에서는 더 두꺼운 판재 또는 강화 합금이 필요합니다. 진공 서비스에는 매끄러운 가스 유입구가 필요합니다 (돌출된 형상은 유입 손실을 최소화합니다).

4단계 — 부식 등급 일치시키기: 포장재와 동일한 합금입니다. 자세한 내용은 당사 웹사이트를 참조하십시오. 304L와 316L 비교 가이드 염화물 임계값의 경우.

Workers installing camel hump support grid modules through a manway in a distillation column

그림 4: DN500 맨홀을 통해 낙타 혹형 격자 모듈을 설치하는 모습.

6. 재료 선택

부식 및 온도 한계

  • SS304L: 깨끗한 유기물, 대기 온도. 가장 경제적인 선택.
  • SS316L: 아민 서비스, H2S, CO2미량의 염화물. 정유 공장 서비스의 업계 기본 사양입니다.
  • 듀플렉스 1.4462: 염화물 함량이 500ppm을 초과하면 해당 온도에서 기계적 강도가 더 높아집니다.
  • 티타늄 2등급: 공격적인 염화물, 습식 Cl2해수 탈기.

7. 설치 및 일반적인 고장 유형

고장 모드원인방지
영구 변형과부하 또는 고온 크리프2.5배의 안전 계수를 적용하고, 온도가 300°C를 초과하면 출력을 낮추십시오.
포장재가 무너짐구멍 직경이 포장 크기에 비해 너무 큽니다.최대 구멍 크기 = 포장 골판지 간격의 60%
가스 바이패싱모듈과 셸 사이의 간격설치 중에 용접 테두리 밀봉 스트립을 부착하십시오.
부식 천공계곡에 집중된 부식성 물질포장재와 동일한 합금을 사용하고, 배수가 잘 되도록 하십시오.

8. 액체 유통업체와의 협력

낙타 혹 모양의 격자는 충전층의 바닥에 위치합니다. 그 위에는 충전재가, 그리고 그 위에는 액체 분산기가 놓입니다. 격자의 아치형 골짜기는 자연스럽게 액체를 모아 대략적인 재분배 역할을 합니다. 특히 천공판 구조 충전재와 함께 사용할 경우, 천공을 통해 측면 재분배 효과가 더욱 커져 그 효과가 극대화됩니다. 충전재 선택에 대한 자세한 내용은 5가지 요소 가이드를 참조하십시오.

Complete tower internals assembly showing camel hump grid, structured packing, and liquid distributor

그림 5: 전체 타워 내부 구조 조립체 - 하단에는 낙타 혹 모양 격자, 중간에는 구조화된 패킹, 상단에는 액체 분배기가 있습니다.

자주 묻는 질문

질문: 낙타 혹 모양의 격자가 별도의 액체 집진기를 대체할 수 있습니까?
