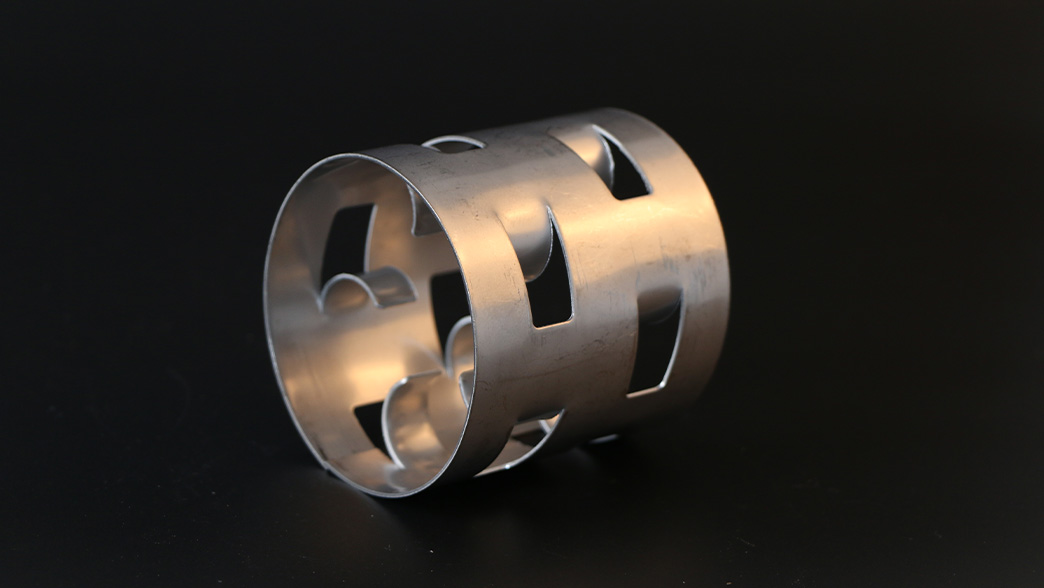

그림 1: 스테인리스 스틸 재질의 팔링(Pall Ring) - 원통형 본체에 스탬프 처리된 창과 안쪽으로 구부러진 손가락 모양 돌기가 있습니다.
엔지니어링 경고: 증류탑의 온도가 100°C를 초과하거나, 진공 상태에서 작동하거나, 탄화수소 및 고압 가스를 처리하는 경우 플라스틱 패킹은 변형되거나 파손될 수 있습니다. 스테인리스 스틸 재질의 팰링(Pall Ring)은 95% 이상의 공극률, 낮은 압력 강하, 그리고 깊은 충전층을 지탱할 수 있는 기계적 강도를 제공하여 증류 및 세정 공정의 업계 표준을 충족합니다.
팔 링(Pall Ring)은 기존의 라쉬히 링(Raschig Ring)을 발전시킨 형태입니다. 원통형 모양(높이와 지름이 같음)은 그대로 유지하면서, 벽면에 두 줄의 창을 뚫고, 그로 인해 생긴 금속 탭을 안쪽으로 구부려 중심을 향하도록 설계했습니다. 이러한 간단한 변화로 성능이 획기적으로 향상됩니다. 창을 통해 내부 표면과 통로가 만들어져 액체 분산, 물질 전달 효율, 처리량이 크게 개선되는 동시에 압력 강하도 감소합니다.
스테인리스 스틸 스트립을 주조하는 대신 스탬핑 방식으로 링을 제작하면 치수 정밀도가 높고 벽 두께가 얇으며 기계적 강도가 일관적입니다. 이 모든 특성은 대규모 산업용 기둥에 매우 중요합니다.

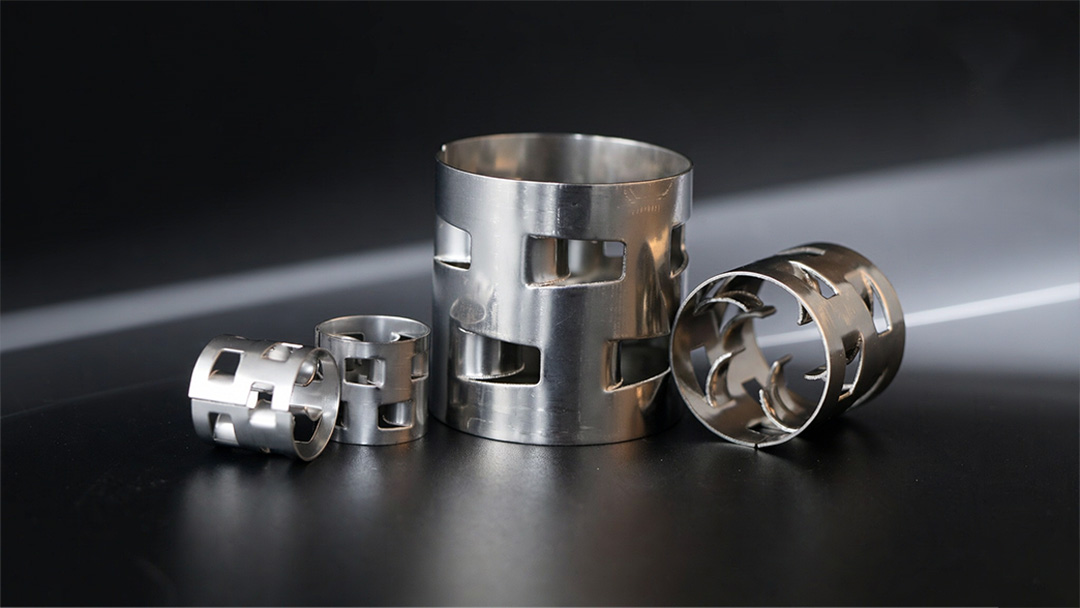

그림 2: 뚫린 창과 안쪽으로 구부러진 손가락 모양의 부분이 내부 습윤 표면을 만듭니다.
아래 표는 SS304 재질과 0.3~1.2mm 벽 두께를 기준으로 한 표준 크기를 나타냅니다. 부피 밀도는 재질 등급과 벽 두께에 따라 달라지므로, 표에 제시된 값은 참고용입니다.
| 크기(가로×세로×두께, mm) | 표면적 (m²/m³) | 공극률(%) | 대량 수량(개/m³) | 부피 밀도 (kg/m³) |
|---|---|---|---|---|
| 16 × 16 × 0.3 | 362 | 94.9 | 214,000 | 396 |
| 25 × 25 × 0.5 | 219 | 95.0 | 51,940 | 393 |
| 38 × 38 × 0.6 | 146 | 95.9 | 15,180 | 318 |
| 50 × 50 × 0.8 | 109 | 96.0 | 6,500 | 314 |
| 76 × 76 × 1.2 | 71 | 96.1 | 1,830 | 308 |
데이터 출처: 산업 표준 데이터시트(SS304, 참고용 이론값, 실제 부피 밀도는 벽 두께에 따라 다름)를 기반으로 작성되었습니다. 맞춤형 크기(6/10/13/89/100 mm) 및 비표준 두께는 요청 시 제공 가능합니다.

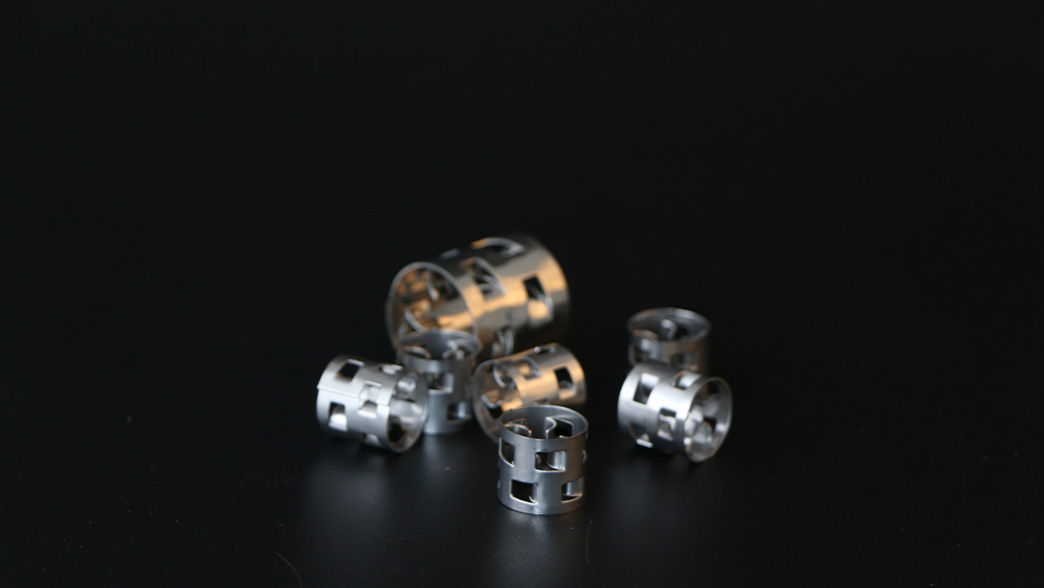

그림 3: 재료 선택 - 고온 및 고압 환경에는 금속, 부식 방지에는 플라스틱, 극한의 열에는 세라믹.
| 재료 | 서비스 온도 | 일반적인 적용 사례 |
|---|---|---|
| SS304 / 304L | 최대 약 400°C | 유기물 정제, 탄화수소 분별 증류, 일반 서비스 |
| SS316 / 316L | 최대 약 400°C | 산성 가스 흡수, 아민/CO2 서비스, 염화물 함유 스트림 |
| 탄소강 | 최대 약 350°C | 비용에 민감하고 부식성이 없는 탄화수소 서비스 |
| 듀플렉스 2205 / 904L | 최대 약 300°C | 염화물 함량이 높은 해수 환경에서는 부식이 매우 심합니다. |
| 하스텔로이 / 티타늄 / 모넬 | 합금에 따라 다름 | 심각한 부식, 할로겐화물, 고온 산성 환경 |
304와 316L 중 어떤 재질을 선택할지 고민이시라면, 저희 304 vs 316L 재질 가이드를 참고해 주세요. 사용 가능한 재질로는 SS304, 304L, 316, 316L, 410, 2205 듀플렉스, 904L 외에도 탄소강 및 특수 합금이 있습니다.
금속 팔링은 압력 강하를 최소화하는 것이 중요한 대기압 및 진공 상태 모두에서 분리, 흡수 및 탈착 서비스 전반에 걸쳐 사용됩니다.
그림 4: 스테인리스강 팔링이 증류탑에 장착되고 있다.
질문: 플라스틱 팔링과 금속 팔링을 언제 선택해야 할까요?
A: 작동 온도가 100°C를 초과하거나, 진공 상태, 고압 환경, 또는 플라스틱이 변형되거나 팽창하는 탄화수소/유기 유체 환경에서는 금속 재질을 선택하십시오. 100°C 미만의 부식성 환경에서는 PP 또는 PTFE와 같은 플라스틱이 더 경제적입니다.
질문: 칼럼을 포장하려면 포장재가 얼마나 필요합니까?
A: 표에서 대량 주문 수량을 확인하세요. 내경 1.5m, 적재 높이 4m의 38mm 링으로 구성된 컬럼의 경우: π × 0.75² × 4 × 15,180 ≈ 107,200개입니다. 정확한 견적을 받으시려면 타워 내경과 적재 높이를 알려주세요.
질문: 스테인리스 스틸 팔링은 구조화된 패킹에 사용할 수 있습니까?
A: 네. 무작위 금속 팔링은 구조화된 패킹과 함께 하부 또는 상부 베드에 자주 사용되며, 특히 개보수 또는 재분배가 필요한 경우에 그렇습니다. 저희는 고객님의 컬럼에 맞는 하이브리드 베드 설계를 제공해 드릴 수 있습니다.
FXSINO는 SS304, 304L, 316, 316L 스테인리스강 재질의 팰링을 모든 표준 사이즈(16/25/38/50/76mm)로 공급하며, 옵션으로 탄소강, 듀플렉스강, 하스텔로이 또는 티타늄 재질도 제공합니다. 모든 제품은 재질 증명서(ASTM A240에 따른 MTC)와 치수 검사 보고서를 첨부하여 출고됩니다.
