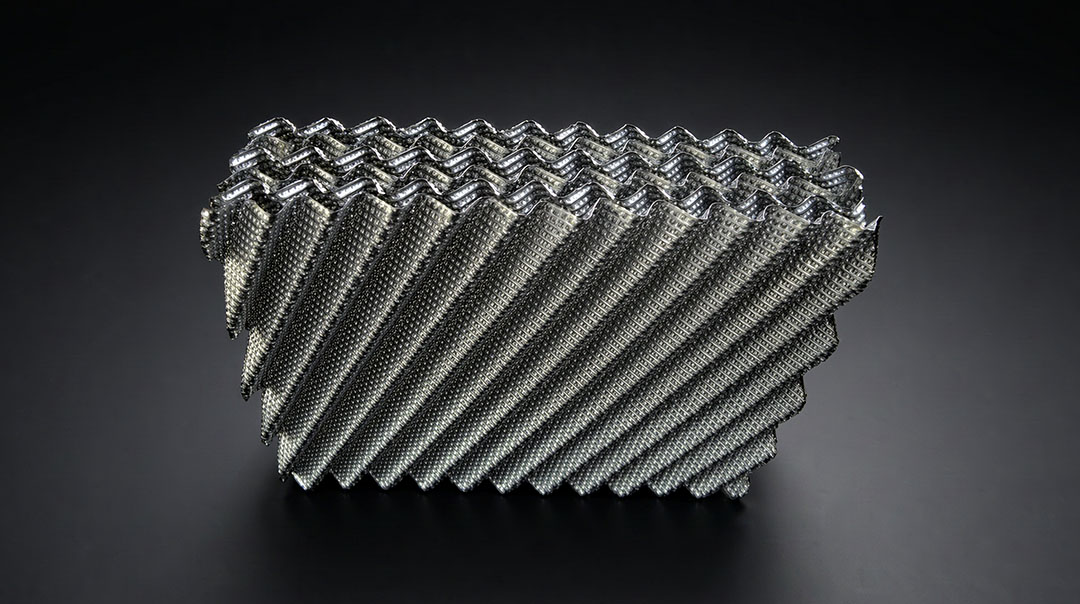

그림 1: 500Y/700Y 금속 와이어 망 구조 패킹 - 컬럼 설치 준비가 완료된 디스크 세그먼트.
제조업체 개요: FXSINO는 SS304, 304L, 316 및 316L 재질의 500Y 및 700Y 모델을 공급하는 금속 구조 패킹 제조업체입니다. 이 고비표면적 패킹은 낮은 압력 강하와 높은 이론 단수가 중요한 진공 증류, 열에 민감한 분리 및 정밀 정류에 적합하도록 설계되었습니다.
금속 구조 패킹은 스테인리스강, 탄소강, 알루미늄 또는 티타늄과 같은 얇은 금속판(일반적으로 두께 0.1~0.2mm)으로 제작된 고효율 물질 전달 장치입니다. 각 판은 정밀하게 스탬핑되고 골이 져 기둥 축에 대해 일정한 각도로 채널을 형성합니다. 인접한 판은 서로 반대 방향으로 골이 져 있어 채널링 및 벽면 유동을 제거하는 기하학적으로 정렬된 미세 채널 네트워크를 형성합니다.
그만큼 500엔 그리고 700엔 이 모델들은 높은 비표면적을 갖는 충전재 계열에 속합니다. "Y"는 45°의 골각을 나타내며, 숫자는 공칭 비표면적(m²/m³)을 나타냅니다. 무작위 충전재와 비교했을 때, 구조화된 충전재는 Pall 링보다 4.5배 높은 비표면적을 제공하면서 압력 강하는 현저히 낮춥니다.

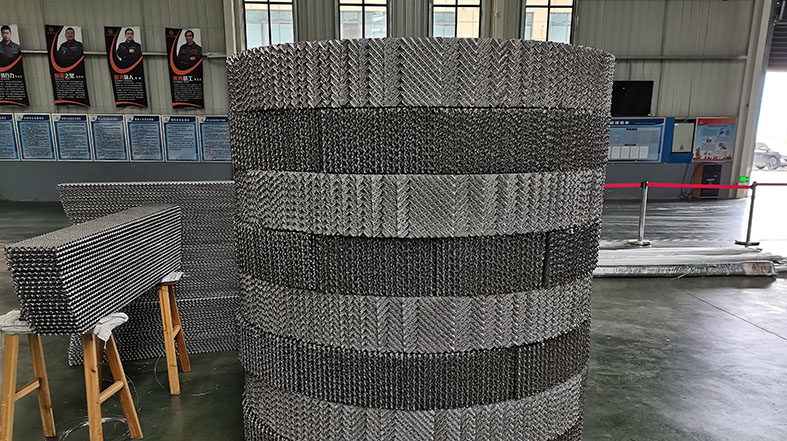

그림 2: 서로 반대 방향으로 배열된 45° 골판지 시트는 균일한 미세 채널을 생성합니다.
500Y와 700Y 모두 다음 두 가지 버전으로 제공됩니다. 철망 (최대 습윤성 및 진공 서비스용) 또는 천공판 (더 높은 기계적 강도와 오염 방지 기능을 위해). 주요 매개변수:
| 모델 | 물결 주름 각도 | 특정 지역 (m²/m³) | 공극률 (%) | 이론판 (m당) | 압력 강하 (MPa/m) | 이종접종 (mm) |
|---|---|---|---|---|---|---|
| 250년 (참조) | 45도 | 250 | 97–98 | 2.5~3.0 | 2–3 × 10-4 | 300~450개 |
| 500엔 | 45도 | 500 | 90~95세 | 4.5–5.5 | 3 × 10-4 | 200~300개 |
| 700엔 | 45도 | 700 | 85~87세 | 8~10세 | 4.5–6.5 × 10-4 | 150~200 |
여러 제조업체의 표준 데이터시트를 종합하여 작성된 데이터입니다. 500Y는 와이어 거즈 구조 패킹 중 가장 널리 사용되는 모델이며, 700Y는 미터당 이론 단수를 두 배로 늘려 초정밀 분리를 가능하게 합니다. 450Y, 550Y(X), 750Y와 같은 맞춤형 모델은 요청 시 제공 가능합니다.
| 재료 | 서비스 조건 | 일반적인 적용 사례 |
|---|---|---|
| SS304 / 304L | 일반 서비스, 비염화물 | 메탄올 정류, 에탄올 회수 |
| SS316 / 316L | 염화물을 함유한 약산성 물질 | 아세트산 정류, 염산 회수, 아민 서비스 |
| 321 스테인리스 | 고온 산화 저항성 | 리포머 장치, 고온 진공 컬럼 |
| 듀플렉스 2205 / 티타늄 | 강력한 부식성 + 고순도 | PTA, 의약품 중간체 |
| 탄소강 | 비부식성 탄화수소 | 비용 효율적인 대기 증류 |
모든 재료는 ASTM A240에 따른 공장 시험 인증서(MTC)와 함께 제공됩니다. 304와 316L의 자세한 비교는 당사의 304 vs 316L 재료 가이드를 참조하십시오.

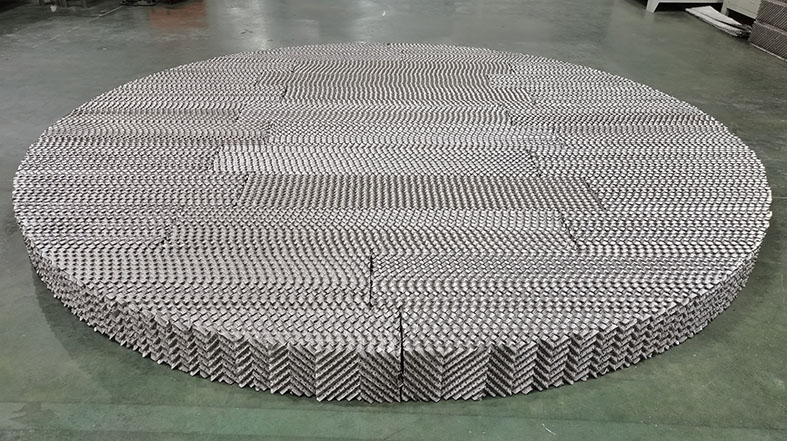

그림 3: 기체-액체 분포의 균일성을 확보하기 위해 설치 과정에서 인접한 패킹 층을 90° 회전시켰습니다.
질문: 500엔 대신 700엔을 지정해야 하는 경우는 언제인가요?
A: 700Y는 미터당 8~10개의 이론단이 필요한 분리 공정(일반적으로 동위원소 분리, 이성질체 분리 또는 초고순도 정밀화학물질 분리)에 적합합니다. 열에 민감한 물질의 일반적인 진공 증류에는 500Y가 효율성과 용량 면에서 최적의 균형을 제공합니다.
질문: 500Y/700Y의 최소 기둥 직경은 얼마입니까?
A: 철망 구조화된 패킹 소형에서 중형 직경의 컬럼(일반적으로 DN100~DN1200)에서 최상의 성능을 발휘합니다. 직경이 더 큰 경우에는 제조 및 설치 비용 절감을 위해 천공판형(250Y/350Y)을 권장합니다. 당사는 각 패킹 디스크를 고객사의 타워 내경에 정확히 맞춰 설계합니다.
질문: 저희가 제공하는 타워 도면에 따라 제작이 가능하신가요?
A: 네. 구조화된 패킹 제조업체로서 당사는 고객님의 컬럼 내경, 베드 높이 및 재질 사양에 맞춰 모든 디스크를 제작합니다. 타워 도면과 공정 조건을 보내주시면, 설치 준비가 완료된 패킹 디스크와 모든 치수 검사 보고서를 제공해 드립니다.
FXSINO는 SS304, 304L, 316, 316L, 321, 듀플렉스 및 티타늄 소재를 사용하여 와이어 거즈 및 천공판 형태의 500Y 및 700Y 금속 구조 패킹을 제조합니다. 생산 능력은 월 최대 1,000m³입니다. 모든 주문에는 재료 공장 인증서와 치수 검사 보고서가 함께 제공됩니다.
