소식

 그림 1: PP, HDPE 및 CPVC로 압출된 동일한 공칭 크기 - 벽 색상은 외관상의 차이일 뿐이며, 연속 사용 온도가 실제 수명을 결정합니다.PP vs PE vs CPVC 타워 패킹플라스틱 무작위 포장재 중 어떤 것이 더 오래갈까요?엔지니어 브리핑: 세 가지 수지 중 어느 것도 보편적으로 "가장 오래 지속되는" 것은 아닙니다. PP 알칼리성 및 약산성 수용액 서비스의 경우, 약 90°C 이하에서 비용 대비 성능이 기본값으로 설정됩니다. CPVC PP가 연화되는 고온 및 산화/염소 환경에서도 강성과 화학적 안정성을 유지합니다. PE(HDPE) 충격과 저온 취성에 강하지만, 충진재 하중 하에서 더 빨리 크리프 현상이 발생하므로 60°C 이상에서는 1차 무작위 충진재로 거의 사용되지 않습니다. FXSINO는 세 가지 등급 모두를 제조 및 맞춤 제작합니다. 플라스틱 중공 링 패킹스크러버 개조를 위한 새들형 및 팔형 변형 모델.1. 플라스틱 사용을 실제로 종식시키는 것은 무엇일까요? 타워 패킹 삶• 열 크리프: 연속 정격 온도 이상으로 온도가 지속되면 링 벽이 평평해지고, 바닥이 가라앉으며, 눈에 보이는 부식이 나타나기 훨씬 전에 압력 강하가 발생합니다.• 화학적 공격: 고농축 산화제, 방향족 용매 및 고온의 산은 비정질 영역에 침투합니다. CPVC 가교 매트릭스는 PP보다 더 넓은 내성을 가지고 있습니다.• 유동-침식 순환: 액체의 급격한 유입 및 유출은 특히 얇은 PE 재질의 창 가장자리에 있는 미세 균열을 넓힙니다.• 자외선/실외 보관: 불안정화된 PP는 설치 전에 분필처럼 부스러지거나 깨지기 쉬우므로, 개방형 데크 냉각 충진재에는 UV 등급 수지를 사용해야 합니다.그림 2: 확대된 이미지에서 벽면의 건전성 확인 - 균일한 압출과 제어된 벽면 두께는 크리프 현상으로 인한 바닥면 붕괴를 지연시킨다.2. 연속 사용 천장 및 크리프 참조수지일반적인 연속 서비스최대 단기 피크침대 밑으로 기어들어가는 하중FXSINO 일반 형태PP(호모폴리머)약 90°C약 110°C중간 정도의 밝기이며, 천장에 가까워질수록 부드러워집니다.속이 빈 링/안장PP 공중합체약 95~100°C약 120°C충격 흡수력은 더 좋고, 크리프 현상은 비슷합니다.잔물결 고리, 탑 채우기HDPE약 60~70°C약 80°C냉간 침투가 가장 심하므로 깊은 밭을 피하십시오.저온 스크러버 매체CPVC약 95~100°C (수용액)약 110~120°C열에 가장 강성이 높고 변형률이 가장 낮습니다.고온산/염소 포장제시된 값은 업계 표준 등급이며, 최종 허용 응력 및 교체 주기는 사용하시는 유체에 대한 FXSINO 배치 테스트 데이터를 사용해야 합니다.3. 내화학성 개요중간 (주변 온도~따뜻함)PPHDPECPVC희석된 NaOH/가성 세척제최고 (1순위)좋은훌륭한습식 SO₂ / 연도 가스 세정액70°C 이하에서 드시기 좋습니다공정한훌륭합니다 (따뜻하게 드시는 것을 선호합니다)차아염소산염 / 습식 Cl₂저하됨 (피해야 함)가난한양호한 내성방향족 용매/케톤부기/균열파도제한적임; 농도를 확인하십시오4. 직무별 선정 매트릭스서비스 프로필권장 수지왜주변 환경 가성소다 흡수, 냉각탑 충진재PP최저 비용, 85°C 이하에서 안정적, 제작 용이고온 산성 SO₂/이산화염소 스크러버CPVC약 100°C에서도 탄성률을 유지하며, 산화성 염화물에 대한 저항성이 뛰어납니다.저온 야외 세척, 충격에 취약한 취급HDPE저온 시동 시 어려움이 있으며, 얕은 베드에만 사용 가능합니다.낮은 ΔP가 필요한 개조형 병목 현상 해소PP + 메탈 슈퍼 라시그 하이브리드 단계별 침대상단은 플라스틱 재질이고 하단은 금속 손잡이로 되어 있어 뜨거운 부분을 안전하게 잡아줍니다.그림 3: 균일하게 덤핑된 베드 위의 낙타 혹 지지대 격자 — 개방형 영역 매칭은 수지 종류와 관계없이 국소적인 유량 부족 현상을 방지합니다.5. 수지의 생존 여부를 결정하는 내부 요소• 개방형 공간 지원: 플라스틱 침대와 펀칭된 지지 그리드 ≥80% 개방제한된 판에서 발생하는 압력 급증은 크리프 붕괴를 가속화합니다.• 침상 구속: 진공 또는 펄스 서비스에 사용되는 가벼운 플라스틱 매체는 다음이 필요합니다. 침대 제한 장치/고정판 규격 외경이 아닌, 원활한 통과를 위한 크기입니다.• 재배포: 침대 길이가 5~6m를 초과하는 경우 다음이 필요합니다. 액체 수집기 및 재분배기 벽을 이용한 배수를 막기 위해, 타워 패킹 실패.6. 자주 묻는 질문(FAQ)질문: PP를 교환할 수 있나요? 타워 패킹 침대 높이를 변경하지 않고 CPVC 시술을 할 수 있을까요?A: 부피 밀도는 비슷하지만, CPVC는 고온 환경에서 습식 ΔP가 더 낮습니다. 동일한 직경의 파이프에 대해서만 동일한 배출량을 유지하고, 시운전 전에 FXSINO를 사용하여 분배기 턴다운 및 지지판 속도를 다시 확인하십시오.Q: CPVC는 재료비가 2~3배 더 비싼데, 그만한 가치가 항상 있을까요?A: PP의 안전 범위 밖의 온도나 산화제 농도일 때만 그렇습니다. 깨끗한 가성 용액에서 70°C 미만일 경우, PP는 훨씬 적은 자본 투자로 PP와 유사한 수명을 제공하며, CPVC를 과도하게 사용해도 측정 가능한 이점은 없습니다.질문: 오래된 컬럼을 분해할 때 PP와 PE를 어떻게 구분하나요?A: 부유 시험 및 연소 거동은 현장 상황을 간접적으로 나타내는 지표입니다(PP는 부유하고 PE도 부유합니다. PP는 왁스 같은 액체가 떨어지면서 연소하고 PE는 더 부드러운 그을음이 발생합니다). 감사 수준의 추적성을 확보하려면 재장전 전에 포장재 제조업체에 수지 인증서와 배치 로트 번호를 요청하십시오.재장전하기 전에 올바른 플라스틱 등급을 지정하십시오.FXSINO는 플라스틱 랜덤 폼을 제조 및 맞춤 제작하는 업체입니다. 타워 패킹타워 내부 및 분리 하드웨어 - PP, PE, CPVC 링, 새들 및 리플 필은 재료 인증서와 일치하는 지지 그리드와 함께 제공됩니다.이메일: jackieqiu9202@gmail.com +86 18507999558

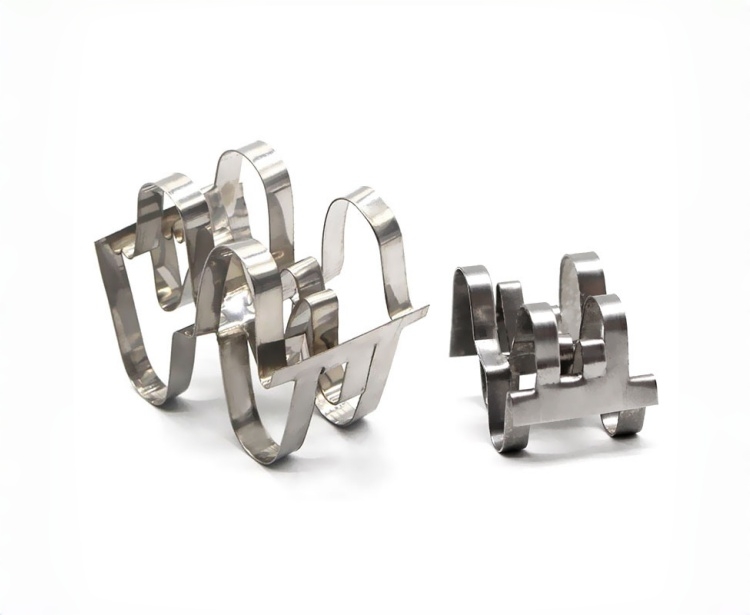

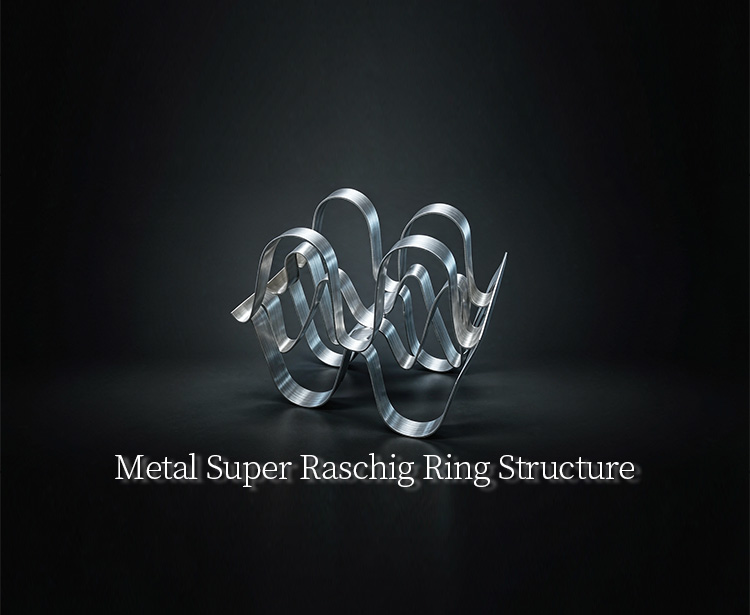

   그림 1: SS316L 재질의 금속 슈퍼 라시히 링 - 사인파형 웹이 다중 액체 막을 형성하고 높은 개방 면적을 유지합니다.메탈 슈퍼 라시히 링 구조 및 압력 강하 설명엔지니어 브리핑: A 금속 슈퍼 라시히 링 이 고성능 랜덤 패킹은 평평한 벽 대신 사인파 형태의 웹이 교대로 배열된 얇은 벽의 원통으로 구성됩니다. 이 파형 웹은 여러 개의 얇은 액체 막을 형성하고 계면 갱신을 촉진하며 자유 부피를 96~98%로 유지합니다. 일반 금속 라시히 링과 비교했을 때, 겹침 현상을 방지하며, 표준 패킹과 비교했을 때 우수한 성능을 보입니다. 금속 팔링 일반적으로 동일한 처리량에서 압력 강하가 낮고 개조 시 주입 용량이 더 높습니다. FXSINO는 탄소강, SS304/304L 및 SS316L/316L 재질의 슈퍼 라시히 스타일 링을 공급합니다.1. 기하학: 사인파형 네트워크가 중요한 이유일반 라시히 링은 외경과 높이가 같은 속이 빈 관입니다. 저렴하고 화학적으로 간단하지만, 벽면 유동과 채널링이 심하고 충진율이 높습니다. 슈퍼 라시히 링은 직선 벽면을 곡선/정현파 형태의 스트립으로 대체하고 반복되는 접촉점에서 이 스트립들을 다시 연결합니다. 그 결과:• 여러 영화: 사인파형 웹은 액체를 여러 개의 얇은 막으로 분할합니다. 반복되는 접촉점은 막을 다시 혼합하고 기체-액체 계면을 갱신합니다.[4](@ref)• 높은 개방 공간: 크기에 따라 자유 부피는 96~98%이므로 가스는 수축이 거의 없이 통과하고 건조 ΔP는 낮게 유지됩니다.[5](@ref)• 둥지 만들기 방지: 교류파 주파수/진폭은 덤핑 중 얽힘을 줄이고 제거를 더 쉽게 만듭니다.[4](@ref)• 낮은 부피 중량: 얇은 스탬프 시트는 단위 질량당 높은 표면적을 제공합니다. 지지 그리드 하중은 세라믹보다 낮고 종종 단단한 벽 금속 링보다 낮습니다.[4](@ref)• 오염 허용 오차: 개방형 구조는 고형물이 적은 액체에 적합하며, 오염된 환경에서 폐쇄형 창 구조보다 사각지대가 적습니다.[5](@ref) 그림 2: 웹 상세도 — 사인파형 스트립과 용접된 접촉점은 코어를 개방된 상태로 유지하면서 난류 필름 표면을 생성합니다.2. 표준 크기 및 기하학적 데이터FXSINO는 일반적인 미터법 크기의 슈퍼 라시히 스타일 금속 링을 인용합니다. 아래 표는 미터법 프로젝트 크기와 금속 슈퍼 링 게시판의 참조 값을 혼합한 것입니다. 이는 선택 참고 자료로 간주해야 하며, 인증된 유압 보증으로 간주해서는 안 됩니다.[4,5,13](@ref)미터법 크기(mm)대략적인 SR 번호*표면적 (m²/m³)자유 부피(%)부피 밀도 SS (kg/m³)개/m³250.3 (닫기)180~22095–96210~34045,000~180,000380.5–0.7130~18096–97185–27516,000~45,500500.7–1100~150개97–98165–2209,500~32,000762~3세70~10098150~1654,300~9,500*SR 번호는 게시된 금속 슈퍼링 게시판(0.3/0.5/0.7/1/2/3)에 대한 대략적인 상호 참조입니다. 미터법 25/38/50/76은 어떤 단일 SR 번호와도 엄밀히 동일하지 않습니다. FXSINO에 툴링을 확인하십시오. 벌크 밀도는 벽 두께, 강종 및 파형에 따라 달라집니다.[4,13](@ref)3. 압력 강하: 건식, 습식 및 부하 시무작위층의 압력 강하는 기체 용량 계수 F(= u·ρ)에 따라 달라집니다.v0.5), 액체 부하 L(m³/m²·h), 패킹 크기, 타워 직경 및 관개 습윤 면적. 초고속 금속 링의 경우 실제 경향은 다음과 같습니다.건조 ΔP: 매우 개방적인 기하학적 구조 — 발표된 금속 슈퍼링의 건조 압력 강하는 동일한 F-factor에서 50mm 금속 Pall 링보다 이미 낮습니다.[4](@ref)낮은 L에서의 습윤 ΔP: 0.3~0.5 크기에 대한 공기/물 테스트는 액체가 없을 때 건조 ΔP가 약 20Pa/m이고 소형 컬럼 참조에서 L=1~2m³/m²h일 때 대략 50~80Pa/m임을 보여줍니다. 값은 크기, F-인자 및 타워 직경에 따라 조정됩니다.[1](@ref)높은 L에서의 습윤 ΔP: 필름과 창이 열린 상태로 유지되기 때문에 액체 부하에 따라 Gap 대 Pall이 증가합니다. 슈퍼링 습식 ΔP는 유사한 고성능 링보다 상당히 낮을 수 있습니다.[4](@ref)적재/침수: 50mm급 비교에서 Super Raschig의 침수 용량은 50mm Pall보다 약 25~33% 높았고 일부 고성능 링보다 10~15% 높았습니다. 정확한 마진은 시스템 및 분배기 품질에 따라 달라집니다.[2](@ref)일반 라시히와 비교: 일반 금속 라쉬그는 패킹 팩터와 채널링이 훨씬 높습니다. 슈퍼 라쉬그는 1:1로 대체하기에는 적합하지 않으며, 베드 높이, 지지대 개방 면적 및 분배기 밀도를 재평가해야 합니다. 그림 3: 기준 ΔP 대 가스 용량 — 액체 부하가 증가함에 따라 초고속 기울기는 표준 Pall보다 낮게 유지됨 (설명용이며, FXSINO 테스트 곡선으로 대체).4. 슈퍼 라쉬히 vs 메탈 팔 vs 플레인 라쉬히품목 (50mm급)일반 금속 라시히금속 팔링메탈 슈퍼 라시그벽 구조단단한 원통실린더 + 측면 창 + 내부 탭원통형 + 정현파 웹/접촉점무료 볼륨약 65~70%약 90~94%97~98%건조/습윤 ΔP제일 높은낮은매우 낮음(참조에서 Pall보다 낮음)[2,4](@ref)홍수 용량최저높은50mm Pall보다 높음(+25–33% 참조)[2](@ref)효율 / HETP(채널링이) 부실함전반적으로 훌륭함좋음; 암모니아/물에서 50mm Pall보다 최대 ~14% 더 나은 분리 성능 [4](@ref)기계/오염 서비스견고하지만 유압 시스템은 좋지 않다창문은 높은 압력/하중 조건에서 변형될 수 있습니다.웹 구조는 안정적이며 고체를 함유한 액체에 개방되어 있습니다[8,5](@ref)사용 사례기존/세라믹산 전용일반 증류/흡수고용량 개조, 진공, 낮은 ΔP, 오염된 흡수제Pall 비교 수치는 암모니아-공기/물 및 사이클로헥산/n-헵탄 참조에서 가져온 것이며 시스템 데이터 없이 모든 유체에 일반적인 "% 감소"를 적용하지 마십시오.[2,15](@ref)5. 재료 선택재료키 제한일반적인 서비스탄소강비부식성, 건식/탄화수소계; 규정에 따른 온도대기 증류, 탄화수소 흡수SS304/304L염화물 함량 낮음; 일반 유기물용매 회수, 약한 수용액 흡수SS316L염화물/약산은 304보다 우수합니다.염소계 세정제, 제약, 산성 흡수제SS410 / 합금고온/고강도 또는 특수 부식고압 개조, 산성/부식성 환경6. 크기 결정 규칙 및 타워 내부 구조크기 대 지름: 균일한 분포를 위해서는 공칭 크기를 D/30 이하로 유지하십시오. 내경 1.5m의 경우 50mm, 2.3m 이상인 경우 76mm, 소형/고효율 컬럼의 경우에만 25~38mm를 사용하십시오.개방형 공간 지원: 사용하세요 낙타 혹 지지대 격자 또는 개방 면적이 80% 이상인 천공된 지지판; 지지대가 유동을 제한하면 매우 낮은 ΔP가 낭비됩니다.배전기 밀도: 25mm 소형 펌프는 76mm 소형 펌프보다 제곱미터당 더 많은 물방울 떨어뜨림 지점이 필요합니다. 25mm 소형 펌프와 76mm 소형 펌프를 함께 사용하세요. 액체 유통업체/재유통업체 침대 크기가 6m 이상인 경우.고정하기: 고온 또는 진공 상태에서 가벼운 스탬프 금속은 다음과 같은 요구 사항을 충족해야 합니다. 침대 제한 장치/고정판크기 막대 간격은 공칭 외경이 아닌 유지 요소와의 간격입니다.동조: 가스 속도를 높이려면 다음을 추가하십시오. 철망 김서림 방지기 맨 윗 침대 위. 그림 4: 저ΔP 증류 또는 흡수식 개조를 위한 지지 그리드 및 분배기가 있는 슈퍼 라쉬히 충전 방식.7. 지원 안내• 진공 증류: 단계별 낮은 ΔP는 진공 시스템을 보호합니다. 50–76mm 슈퍼 라시그 또는 구조화된 패킹 HETP 대상에 따라 다릅니다.• 대기압 증류/정제: 높은 침수 용량은 더 큰 구조물 없이도 병목 현상을 해소하는 데 도움이 됩니다.• 흡수/세척: 그래서2, HCl, NH3, CO2 — 개방형 웹은 다양한 액체 부하를 처리할 수 있으며, 부식성 세척액의 경우 316L 용량을 지원합니다.• 탈색/재생: 낮은 ΔP로 인해 재비등기/압축기 비용이 절감되는 VOC 제거용 증기 탈기 또는 아민 재생.• 오염되었거나 한 번만 사용한 주류: 슈퍼 라쉬그 개방형 구조는 작은 창의 팔(Pall)보다 미세한 입자에 대한 내성이 더 좋지만, 여전히 그보다는 내성이 떨어집니다. 속이 빈 공 메디아.8. 자주 묻는 질문질문: 금속 팔링에 비해 압력 강하가 얼마나 더 낮습니까?A: 발표된 50mm급 테스트 보고서에 따르면, 슈퍼 라쉬그 습식 ΔP는 사이클로헥산/n-헵탄 데이터 세트 하나에서 Pall보다 약 60% 낮았으며, 동일한 F에서 공기/물 조건 하의 Pall보다 분명히 낮았습니다. 암모니아/물 개조의 경우 동일한 처리량에서 ΔP 감소율이 더 작았습니다(예: No.1 대 1.5" Pall 약 -21~-33%). 항상 유체 특성을 사용하여 다시 실행하십시오.[2,15](@ref)질문: 일반 라쉬히(Raschig) 또는 팔(Pall) 제품을 부피 기준으로 1:1 비율로 대체할 수 있나요?A: 아니요. Super raschig는 자유 용적이 더 크고 HETP가 다르기 때문에 1:1 용적 비율로 설정하면 일반적으로 과도한 설계가 되거나 분리 성능이 변경됩니다. 기존 베드 높이, 처리량, 압력 예산 및 HETP를 보내주시면 FXSINO에서 크기, 베드 높이 및 내부 구조를 패키지로 제안해 드립니다.질문: 진공 포장에 있어 슈퍼 라시히 방식이 구조화된 포장 방식보다 더 나은가요?A: 구조화된 패킹은 청정 진공 환경에서 가장 낮은 ΔP/HETP를 제공합니다. 슈퍼 라쉬그는 무작위 패킹의 유연성, 오염된 공급, 간편한 재장전 또는 기존 지지대/분배기 레이아웃 내부에 개조가 필요한 경우에 적합합니다. 가장 깊은 진공과 낮은 HETP를 위해서는 두 가지를 비교해 보십시오. 철망 구조 포장.얻으세요 메탈 슈퍼 라쉬그 인용하다FXSINO는 금속 랜덤 패킹 및 타워 내부 부품(슈퍼 라쉬히 링 포함) 제조업체입니다. 금속 팔링지지대, 분배기 및 김서림 방지 장치. 탄소강/SS304/316L 재질로 맞춤 제작 가능하며, 도면에 따라 제작하여 전 세계로 배송합니다.타워 ID, 사용 유체, 압력, 온도, 가스/액체 유량, 목표 HETP 또는 ΔP 예산을 보내주십시오. FXSINO는 크기 추천, 대량 저장 용량, 지지대 개방 면적, 분배기 밀도 및 당일 견적을 제공합니다. FXSINO는 모든 솔루션을 제공합니다. 지원 그리드, 침대 제한 장치, 재분배업체 그리고 김서림 방지기.FXSINO에 문의하세요: jackieqiu9202@gmail.com +86 18507999558

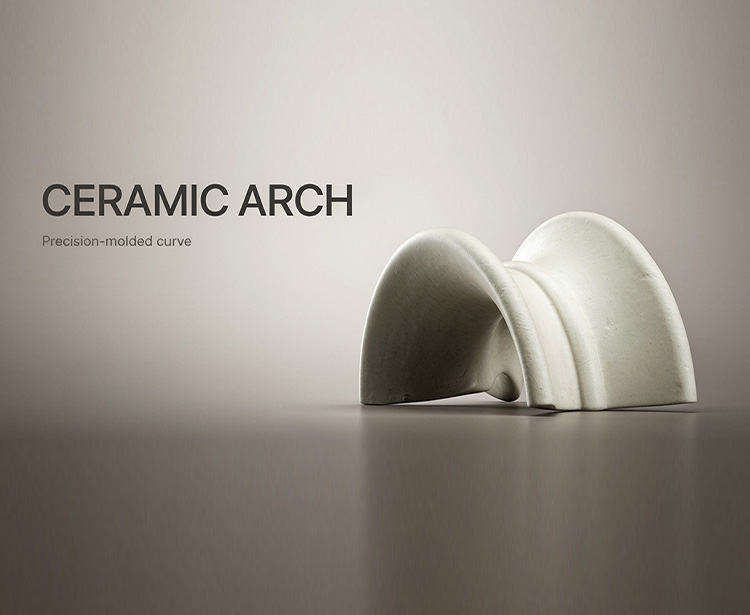

   그림 1: 세라믹 라시히 링(흰색 화학 도자기, 왼쪽)과 금속 라시히 링(SS316L 스테인리스강, 오른쪽) - 서로 다른 사용 조건에 따른 두 가지 재질 선택.세라믹 라시히 링 금속 대비: 내산성 및 크기 선택엔지니어 브리핑: 라시히 링은 가장 오래되고 단순한 무작위 패킹 기하학으로, 지름과 같은 길이로 잘린 평평한 튜브입니다. 세라믹과 금속 중 어떤 것을 선택할지는 단 하나의 질문으로 귀결됩니다. 귀사의 서비스 유체는 무엇입니까? 세라믹(화학 도기/석기)은 금속이 부식되는 강산 세척 환경에서 주로 사용됩니다. 반면 금속(SS304/316L, 탄소강)은 세라믹이 파손될 수 있는 고온, 고하중 또는 비부식성 환경에서 더 적합합니다. 이 가이드에서는 두 재질을 비교하고 명확한 크기 선택 기준을 제시합니다.1. 소재 선택이 모든 것을 결정하는 이유라시히 링은 내부에 창이나 주름이 없으며, 성능은 거의 전적으로 표면적(크기에 의해 결정됨)과 습윤성(재질에 의해 결정됨)에 달려 있습니다. 잘못된 재질을 사용하면 치명적인 실패로 이어집니다.• 알칼리성 환경에서의 세라믹 사용: 도자기는 가성소다(60°C 이상에서 10% 이상의 NaOH)에 천천히 녹습니다. 고리가 얇아지고 약해지며 지지 격자 안으로 무너져 내립니다.• 뜨거운 산성 용액 속의 금속: 316L 용량의 용기도 HCl이나 H₂Cl₂에 담그면 구멍이 생기고 천공이 발생합니다.2SO4 80°C 이상에서. 링 벽에 미세한 구멍이 생기면 부식은 기하급수적으로 가속화됩니다.• 세라믹의 열충격 내성: 급격한 온도 변화(> 50°C/분)는 도자기에 균열을 일으킵니다. 금속에는 문제가 되지 않습니다.• 불소 서비스 내 금속: F- 이온은 스테인리스강의 보호막을 즉시 공격합니다. 반면 세라믹(알루미나 함량이 높음)은 손상되지 않습니다. 그림 2: 50mm 라미세크 라시히 링의 단면 상세도 - 벽 두께 6-8mm는 60-65%의 공극률을 유지하면서 기계적 강도를 제공합니다.2. 내산성: 세라믹 vs. 금속결정적인 이점 세라믹 라시히 반지 화학적 불활성입니다. 자세한 비교는 다음과 같습니다.서비스 유체세라믹(도자기/석기)금속(SS316L)우승자H2SO4 (70% 이하, 80°C 이하)훌륭합니다 - 공격이 없습니다좋음 (농도에 따라 다름)세라믹H2SO4 (70% 이상 또는 80°C 이상)훌륭한불량 - 빠른 침식세라믹염산(모든 농도)훌륭한불량 - 점식 부식세라믹HNO3훌륭한공정성 (농도/온도에 따라 다름)세라믹HF / 불화물(실리카를 공격하는) 불량(수동 계층 공격)둘 다 아닙니다. PTFE 라이닝 또는 특수 합금을 사용하십시오.NaOH/가성소다 (> 10%)불량 - 용해 속도가 느림훌륭한금속유기 용매훌륭한훌륭한넥타이 (세라믹 소재가 미량의 산성 물질에 약간 더 적합합니다)고온(> 200°C)탁월한 성능 (최대 1000°C)합금 재질에 따라 제한됨 (SS316L 최대 내열온도 450°C)세라믹참고: 강산과 고온이 결합된 환경에서는 고알루미나 세라믹(알루미늄 함량 92~95%)을 고려하십시오.2O3이 소재는 일반 도자기보다 3배 높은 내산성을 제공합니다.3. 사이즈 선택 가이드크기 선택은 표면적(물질 전달 효율)과 압력 강하 사이의 절충점입니다. 링이 작을수록 표면적은 커지지만 압력 강하(ΔP)는 커집니다. 선택 방법은 다음과 같습니다.공칭 크기(mm)표면적 (m²/m³)공실률(%)포장 계수(F)최적의 지원서25190~21060~65세220~250실험실용 컬럼, 소형 직경 타워(≤ 300mm), 고효율 흡수식38130~15062–67140~170시범 설비, 중형 타워(300~800mm), SO2 문지르기50100~11565~70세100~120개대형 산성탑, 직경 800mm~2m, 일반 흡수식7670~85세68~72세65~80세직경이 큰 탑(> 2m), 낮은 ΔP 임계, 냉각 + 흡수사이즈 선택 시 유의사항:• 탑 직경 규칙: 링의 공칭 크기는 타워 내부 직경의 1/30 이하여야 합니다. 1.5m 타워의 경우 최대 크기는 50mm입니다.• 그리드 규칙 지원: 막대 간격은 공칭 링 크기의 0.7배 이하여야 합니다. 50mm 링의 경우 최대 간격은 35mm입니다.• 액체 배분 규칙: 25~38mm 크기의 경우 제곱미터당 40개 이상의 물방울 떨어짐 지점이 필요하고, 50mm 이상 크기의 경우 제곱미터당 20개 이상의 물방울 떨어짐 지점이 필요합니다.• 압력 강하 예산: 총 컬럼 ΔP가 제한되는 경우 < 500 Pa의 경우, 50mm 이상의 크기를 사용하십시오. 그림 3: 왼쪽 — 세라믹 라시히 반지 H에서2SO4 건조탑(3년 후에도 부식 없음). 오른쪽 - 용매 회수탑의 금속 라시히 링(SS316L, 산에 노출되지 않음).4. 세라믹 vs. 금속: 전체 특성 비교재산세라믹(도자기)금속(SS316L)밀도 (kg/m³)2,200~2,4007,900~8,000부피 밀도 (kg/m³)700~850400~500개압축 강도(N/링)2,000~5,000 (취성 - 충격 없음)높은 연성, 충격 저항성최대 작동 온도1,000°C 이상450°C열충격 저항성불량 - 50°C/min 이상에서 균열 발생훌륭한습윤성탁월함 — ​​친수성 표면좋음 - 별도의 처리 없이도 소수성임비용(상대적)(낮음)$$$ (높음)일반적인 침대 깊이2~6m (무거움 - 타워 하중 확인 필요)3~8m (가볍고 깊은 침대도 괜찮습니다)5. 산업별 적용 가이드• 황산 생산 공장: 건조 및 흡수탑의 세라믹 라시히 링(93–98% H)2SO4(60~120°C). 전 세계적으로 표준으로 선택되며, 50mm와 76mm 크기가 가장 일반적입니다.• HCl 흡수: 낙하막식 또는 단열식 흡수기에 사용되는 세라믹 링. 우수한 표면 재생을 위해 38mm 및 50mm 크기로 제공됩니다.• 질산(HNO₃)3): 흡수탑에 사용되는 세라믹 링. 60% 이상의 농축률을 위한 고알루미나 등급.• 용매 회수: 증기 탈기 및 증류탑에 사용되는 금속 라시히 링(SS304/316L). 열 순환 및 유기 용매에 대한 내성이 뛰어나며 성능 저하가 없습니다.• 배기가스 탈황(FGD): 흡수체 내 세라믹 링(습식 SO)2 세척). 50mm 크기는 효율성과 압력 강하의 균형을 이룹니다.• 고온 공정: 재생 열 산화기(RTO) 및 고온 가스 냉각에 사용되는 세라믹 링. 500~800°C의 온도에서도 성능 저하 없이 견딥니다.6. 설치 및 지원 요구 사항세라믹 링은 깨지기 쉬워 부적절하게 설치하면 파손되어 분리조를 막고 분리 효율을 저하시킵니다. 금속 링은 세라믹 링보다 내구성이 좋지만, 여전히 적절한 지지대가 필요합니다.도자기 폐기물 처리: 낙하구를 통해 천천히 부어주세요. 절대로 2m 이상 높이에서 자유낙하하지 마세요. 캔버스 양말이나 파이프를 사용하여 낙하 충격을 완화하세요. 파손된 링(충전량의 3% 이상)은 빈 공간에 쌓여 가스 흐름을 막을 수 있습니다.지원 그리드: 세라믹 침대는 무겁습니다(700kg/m³ 이상). 강화된 침대를 사용하십시오. 낙타 혹 지지대 격자 타워 직경이 1.5m를 초과하는 경우 빔 두께는 6mm 이상이어야 합니다. 개방 면적은 80% 이상이어야 합니다.침대 제한 장치: 세라믹 반지는 유동화되지 않습니다(너무 무거워서). 침대 제한 장치 시동 시 발생하는 급격한 전압 상승으로 인해 최상층 링이 증기 배출 노즐에 부딪혀 깨지는 것을 방지합니다.금속 덤핑: 5m 이하의 높이에서 떨어뜨려도 손상되지 않습니다. 단, 겹침을 방지하기 위해 고르게 분산시켜야 합니다.액체 유통: 두 재료 모두에 중요합니다. 사용하세요 액체 분배기 반지 사이즈에 맞춰 제작하세요. 작은 반지에는 물방울이 떨어질 수 있는 구멍이 더 많이 필요합니다. 그림 4: 내경 2.4m의 H형강에 충전되는 세라믹 라시히 링2SO4 파손 방지를 위해 캔버스 슈트를 사용하는 건조탑.7. 자주 묻는 질문 (FAQ)질문: 진공 증류탑에 세라믹 라시히 링을 사용할 수 있습니까?A: 권장하지 않습니다. 세라믹 링은 패킹 팩터(F = 100–250)가 높아 이론적인 단계당 압력 강하가 큽니다. ΔP가 매우 낮아야 하는 진공 환경에서는 이러한 점이 문제가 될 수 있습니다. < 0.5 kPa/단계, 사용 구조화된 패킹 또는 금속 팔링 대신에, 세라믹 링은 대기압 또는 양압 산성탑에 가장 적합합니다.질문: 화학 도자기와 석기 재질의 라시히 반지의 차이점은 무엇인가요?A: 화학 도자기는 고온에서 소성되어 수분 흡수율이 낮습니다.< 0.5%)의 흡수율과 더 높은 내산성을 가지고 있습니다. 석기는 다공성(흡수율 1~3%)이며 가격은 약간 저렴하지만 고온에서 강산에 대한 내성이 떨어집니다. H의 경우2SO4 습도 70% 초과 또는 온도 80°C 초과 시에는 반드시 화학 포셀린임을 명시하십시오.질문: 라쉬히 링의 성능은 팔 링이나 멀티볼 할로우 볼과 비교했을 때 어떻습니까?A: 라쉬히 링은 임의의 패킹 형상 중에서 패킹 계수(압력 강하)가 가장 높습니다. 내부 창이 있는 팔 링은 패킹 계수를 50~60% 감소시킵니다. 다중 볼 형태의 속이 빈 볼은 패킹 계수가 가장 낮지만 물질 전달 효율이 떨어집니다. 라쉬히 링은 재질 호환성상 세라믹(강산)이 필수적이고 효율성이 부차적인 경우, 또는 예산이 가장 중요한 제약 조건일 때(가장 저렴한 패킹이기 때문에)에만 선택하십시오.세라믹 또는 금속 라쉬히 반지 견적을 받아보세요FXSINO는 타워 패킹 및 내부 부품(세라믹 라시히 링, 금속 라시히 링 등) 제조업체입니다. 팔링지지 그리드 및 액체 분배기. 맞춤형 크기, 화학 도자기 및 SS304/316L 재질, 전 세계 배송 가능.타워 직경, 충전층 깊이, 사용 유체(농도 및 온도), 세라믹 또는 금속 충전재 필요 여부를 알려주시면, 적합한 링 크기를 추천해 드리고, 타워의 총 부피 및 하중을 계산하여 당일 견적과 납기를 제공해 드립니다. FXSINO는 완벽한 충전탑 솔루션을 제공합니다. 지원 그리드 그리고 침대 제한 장치 에게 액체 유통업체.FXSINO에 문의하세요: jackieqiu9202@gmail.com +86 18507999558

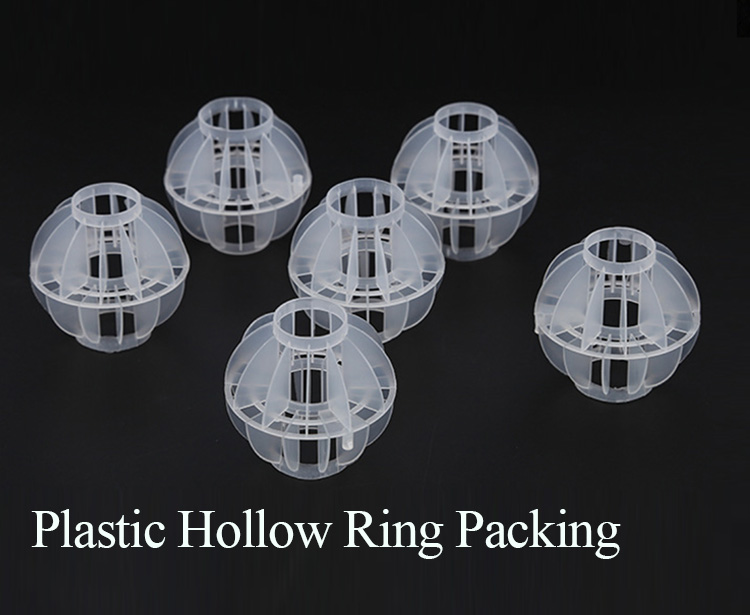

   그림 1: PP 플라스틱 중공 링(리플 링) 포장재 - 특징적인 골진 표면과 높은 공극률을 위한 속이 빈 중심부를 보여줍니다.플라스틱 중공 링 패킹 | 냉각탑 및 흡수탑용 PP/PE 플라스틱 리플 링엔지니어 브리핑: 플라스틱 중공 링 패킹(일반적으로 리플 링이라고 함)은 골이 진 외벽과 속이 빈 코어를 가진 비용 효율적인 랜덤 패킹입니다. 리플 디자인은 공극 공간을 희생하지 않고 표면 난류를 증가시켜 표준 라쉬히 링보다 15~20% 더 나은 물질 전달을 제공하며, 압력 강하는 고체 새들 패킹의 절반 수준입니다. PP(폴리프로필렌) 또는 PE(폴리에틸렌) 재질로 제작되며 냉각탑, 스크러버 등에 탁월한 성능을 발휘합니다. 일반 흡수 서비스.1. 무엇이 플라스틱 속이 빈 링 (물결 고리)?매끄러운 벽면을 가진 라쉬히 링과는 달리, 리플 링은 원통형 벽면에 일련의 가로 주름(리플)이 특징입니다. 이러한 간단한 변형을 통해 액체가 표면 위로 흐를 때 미세 난류가 발생하여 층류 막을 파괴하고 기체-액체 접촉을 개선합니다. 속이 빈 코어는 90% 이상의 공극률을 유지하므로, 깊은 층에서도 기체가 자유롭게 상승할 수 있습니다.주요 기하학적 이점:• 골판지 벽: 동일한 공칭 크기의 매끄러운 링에 비해 유효 습윤 표면적을 20~30% 증가시킵니다.• 속이 빈 코어: 가스 흐름에 대한 낮은 저항을 유지합니다 - 일반적인 압력 강하 < 작동 부하에서 80 Pa/m.• 가벼운 무게: PP 밀도 = 0.91 g/cm³ — 충전재의 무게가 세라믹 충전재보다 60% 적어 타워 구조 하중을 줄입니다.• 자기 정렬: 무작위 배치 방식은 링이 겹치는 것을 최소화하도록 자연스럽게 링을 배치합니다(매끄러운 라시히 링은 쌓이는 경향이 있는 것과는 대조적입니다). 그림 2: 물결무늬 고리 모양 벽면의 근접 사진 - 가로 방향의 능선은 표면 난류를 발생시켜 액체 확산을 향상시킵니다.2. 표준 사양 및 치수FXSINO는 5가지 표준 크기의 리플 링을 제조합니다. 맞춤 크기는 요청 시 제작 가능합니다.공칭 크기(mm)실제 외경 × 높이 (mm)표면적 (m²/m³)공실률(%)m³당 개수포장 계수(F)2525 × 25185–200≥ 90약 52,0001403838 × 38130~145≥ 92약 16,000925050 × 50100~110≥ 93약 6,500656363 × 6380~90세≥ 94약 3,200487676 × 7665~75세≥ 95약 1,800개36참고: 위의 데이터는 업계 표준 참조 값입니다. 인증된 성능 곡선 및 실측 데이터는 FXSINO에 문의하십시오.3. 재료 선택: PP vs. PE폴리프로필렌(PP)과 폴리에틸렌(PE)은 모두 우수한 내화학성을 제공하지만, 온도 내성 및 기계적 강성에서 차이가 있습니다.재산폴리프로필렌(PP)폴리에틸렌(PE)최대 연속 온도100°C80°C밀도 (g/cm³)0.90–0.910.94–0.96강성/크리프강성이 높을수록 고온 환경에서 성능이 우수합니다.더 유연하며 60°C 이상에서는 변형되기 쉽습니다.내화학성산, 알칼리, 용매에 대한 내성이 탁월합니다.산성 및 알칼리성 물질에 탁월한 효과를 보이며, 일부 유기물에는 약간 더 우수한 효과를 나타냅니다.자외선 저항성품질 불량 (실외 사용 시 첨가제 필요)보통 (검정색 PE 소재에 카본 블랙 자외선 차단 기능이 있음)일반적인 색상흰색, 베이지색, 맞춤형내추럴(우유빛), 블랙가장 적합한 대상온수 냉각, 증기 탈기, 일반 흡수주변 냉각탑, 실외 탈황 장치(검정색 PE) 그림 3: 재질 비교 — 흰색 PP(왼쪽)와 검은색 PE(오른쪽) 물결 모양 링. PE는 옥외 냉각탑에 더 나은 자외선 저항성을 제공합니다.4. 성능 비교물결무늬 고리 포장재는 다른 일반적인 플라스틱 무작위 포장재와 비교했을 때 어떤 장점이 있을까요?포장 유형 (50mm)공실률(%)ΔP @ F=1.5 (Pa/m)HETP(m)상대적 비용리플 링(PP)93–9460~80세0.6–0.8$$플라스틱 팔링90~92년80~1000.5–0.7$$플라스틱 안장(인탈록스)78–82120~1500.7–1.0$멀티볼 할로우볼≥ 9540~60세1.2–1.5$결론: 리플 링은 냉각 및 흡수에 있어 낮은 압력 강하와 우수한 물질 전달 사이의 최적의 균형을 제공합니다. 선택하세요. 팔링 최대 효율(낮은 HETP)이 필요한 경우 리플 링을 선택하고, 허용 가능한 효율로 최대 처리량이 필요한 경우에는 리플 링을 선택하십시오.5. 지원 안내• 냉각탑(교차류식 및 역류식): 검은색 PE 재질의 물결 모양 링은 자외선에 강하고 상온에서 따뜻한 물(최대 80°C)까지 사용 가능합니다. 높은 공극률은 개방형 시스템에서 부유물질로 인한 막힘을 방지합니다. 여과층 깊이는 일반적으로 1.2~2.0m입니다.• 가스 흡수(SO₂)2, HCl, NH3, CO2): PP 재질의 물결 모양 링은 고온의 부식성 세척액에 적합합니다. 물결 모양 표면은 액체의 얇은 막 확산을 촉진하여 용질 전달 효율을 향상시킵니다. 충전층 깊이는 목표 제거 효율에 따라 2~4m입니다.• 탈착/증기 탈착: PP 등급은 최대 100°C의 포화 증기를 견딜 수 있습니다. VOC 제거를 위한 폐수 처리 설비에 자주 사용됩니다.• 생물막 반응기: 물결 모양 표면은 매끄러운 링에 비해 미생물 성장을 위한 추가적인 고정점을 제공합니다. 살수여과기 및 MBBR 하이브리드 시스템에 사용됩니다.6. 설치 및 침대 깊이덤핑 방식: 탑의 단면 전체에 링을 고르게 부어주세요. 3m 이상의 높은 곳에서 떨어뜨리지 마세요. 얇은 PE 링이 파손되는 것을 방지하기 위해 슈트나 양말을 사용하세요.지원 그리드: 사용하세요 낙타 혹 지지대 격자 개방 면적이 80% 이상이어야 합니다. 철근 간격은 공칭 링 크기의 0.6배 이하여야 합니다(예: 25mm 링의 경우 15mm 이하).침대 제한 장치: 진공 또는 고속 가스 작동 환경의 경우, 다음을 설치하십시오. 침대 제한 장치/고정판 유동화를 방지하기 위해서입니다. 특히 가벼운 PP/PE 링은 들뜸 현상이 발생하기 쉽습니다.정착 지원금: 플라스틱 링은 초기 작동 후 겹침 및 변형으로 인해 2~5% 정도 가라앉을 수 있습니다. 초기 충전량에 3%의 추가 부피를 더하십시오.액체 유통: 균일한 습윤에 필수적입니다. 사용하십시오. 액체 분배기 25~38mm 크기의 경우 제곱미터당 50개 이상의 물방울 배출구, 50mm 이상 크기의 경우 제곱미터당 25개 이상의 물방울 배출구가 필요합니다. 그림 4: 역류식 냉각탑에 리플 링 패킹을 투입하는 모습 - 균일한 분포는 물의 고르게 퍼짐과 가스 접촉을 보장합니다.7. 자주 묻는 질문 (FAQ)질문: 리플 링과 팔 링 중 어떤 것을 선택해야 할까요?A: 팔링(Pall ring)은 내부에 창(돌출부)이 있어 내부 표면 접촉면을 넓혀 물질 전달 효율을 약간 향상시킵니다(HETP 감소). 리플링(Ripple ring)은 창이 없어 성형이 간단하고 비용이 저렴하며, 골이 진 벽면 구조로 우수한 난류를 생성합니다. 증류/효율이 중요한 용도에는 팔링을, 냉각, 저흡수 및 비용에 민감한 프로젝트에는 리플링을 선택하십시오.질문: PP 재질의 리플 링을 고온의 냉각탑(80°C 이상)에 사용할 수 있습니까?A: PP 등급은 100°C까지 연속적으로 견딜 수 있으므로 대부분의 온수 용도에 적합합니다(냉각탑 환수 온도는 일반적으로 40~55°C입니다). 냉각탑 온도가 100°C를 초과하는 순간적인 온도 상승이 발생하는 경우, PVDF 또는 PTFE 라이닝 재질을 사용하는 것을 고려해 보십시오. 고온용 제품에 대해서는 FXSINO에 문의하십시오.질문: 리플 링 패킹 1세제곱미터의 무게는 얼마입니까?A: 부피 밀도는 크기와 재질에 따라 다릅니다. 50mm PP 리플 링의 경우, 약 5%의 공극 침하를 포함하여 약 55~65kg/m³ 정도입니다. PE는 약 70~80kg/m³로 PP보다 약간 무겁습니다. 이 정도 밀도라면 대부분의 타워에 구조적 보강이 필요하지 않습니다. 700kg/m³ 이상의 세라믹 패킹과는 대조적입니다.플라스틱 견적 받기 중공 링 패킹FXSINO는 타워 패킹 및 내부 부품(플라스틱 리플 링 포함) 제조업체입니다. 팔링지지 그리드 및 액체 분배기 포함. 맞춤형 크기, PP/PE/PVDF 소재, 전 세계 배송 가능.타워 직경, 충전층 깊이, 사용 유체(냉각수, 산성 세척액 등), 작동 온도 및 선호하는 재질(PP 또는 PE)을 알려주시면 적합한 링 크기를 추천해 드리고 총 용량을 계산하여 당일 견적과 납기를 제공해 드립니다. FXSINO는 완벽한 충전탑 솔루션을 제공합니다. 지원 그리드 그리고 침대 제한 장치 에게 액체 유통업체.FXSINO에 문의하세요: jackieqiu9202@gmail.com +86 18507999558

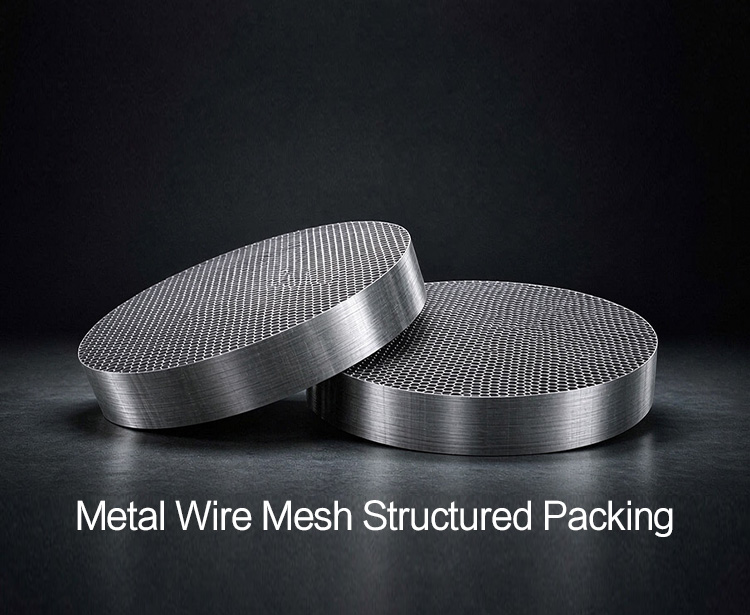

  그림 1: 골형 와이어 메쉬 패킹 디스크(250Y 및 500Y) - 정밀 증류를 위한 최고 효율의 구조형 패킹.금속 와이어 메쉬 구조 포장: SS304, 316L 및 특수 합금 소재의 250Y/500Y/700Y엔지니어 브리핑: 골형 철망 패킹(일부 시장에서는 "리플" 타입)으로도 알려진 금속 철망 구조 패킹은 모든 증류탑 패킹 중에서 가장 낮은 HETP(이론단당 150mm)를 제공합니다. 정밀 증류, 동위원소 분리 및 열에 민감한 진공 설비에 기본적으로 사용되는 소재입니다. 당사 제품과 비교해 보십시오. 증류용 일반 구조화 패킹 천공판 대체재의 경우.1. 무엇인가요? 금속 와이어 메쉬 구조 포장?금속 와이어 메쉬 구조 포장 가는 금속선으로 엮은 골판지(거즈) 시트를 탑 직경에 맞는 원통형 디스크 형태로 조립하여 구성됩니다. 골은 교대로 각도를 이루며(일반적으로 "Y"형은 45°, "X"형은 30°), 매우 균일한 삼각형 유로망을 형성합니다.(스탬핑된 금속 시트를 사용하는) 천공판 패킹과 달리, 와이어 메쉬는 직조된 거즈를 사용하여 단위 부피당 표면적이 3배 더 넓고 모세관 습윤성이 탁월합니다. 이는 HETP 값이 150~400mm로, 판형 구조 패킹의 400~600mm에 비해 낮다는 것을 의미합니다. 단점으로는 침수 용량이 낮다는 점(F-인자 1.5~2.5 Pa)입니다.0.5) 그리고 더 높은 비용. 그림 2: 45° Y자형 주름이 있는 직조 와이어 거즈 — 150mm만큼 낮은 HETP를 제공하는 미세 구조.2. 기술 사양 및 치수아래의 모든 데이터는 SS304/316L 와이어 메쉬 패킹에 대한 업계 표준 값입니다. FXSINO는 고객의 타워 내경에 맞춰 디스크당 세그먼트 높이 50~200mm로 제품을 제작합니다.모델표면적 (m²/m³)공극률(%)일반적인 HETP(mm)ΔP (kPa/단계)F-인자(Pa)0.5)250년25095.0250~4000.2–0.32.0–2.5350년35093.0180~2800.15–0.251.8–2.3500엔50090.0120~2000.1–0.21.5~2.0700엔70085.080~1500.08–0.151.2–1.8업계 표준 와이어 메쉬 구조 패킹 데이터시트에서 수집한 데이터입니다. HETP 및 ΔP는 액체/기체 부하에 따라 달라집니다. 발표 전에 FXSINO 측정값으로 교체하십시오.3. 재료 선택 가이드와이어 메쉬 패킹은 다양한 금속 재질로 제공됩니다. 재질 선택은 다른 타워 내부 부품과 동일한 부식 방지 원칙을 따릅니다. 자세한 내용은 당사 웹사이트를 참조하십시오. 304L와 316L 구조화 패킹 가이드 자세한 임계값은 다음과 같습니다.재료내식성최대 온도최적의 활용 사례상대적 비용SS304좋음 (염화물 없음)450°C유기물, 용매, 비부식성 분획기준선SS316L뛰어난 (염화물 저항성)450°C제약, 염소계 용매, 산성 분획+15~25%구리/황동좋은 (비산화성)200°C용매 회수, 정전기 방지 서비스+20~30%니켈/모넬탁월함 (가성소다, HF)500°C가성 증류, 불소화학물질+100~150%하스텔로이 C-276최상급(강산/강염화물)650°CHCl, Cl2심각한 부식성 환경+200~300% 그림 3: SS304(왼쪽)와 SS316L(오른쪽) 와이어 메쉬 디스크 - 둘 다 동일한 효율을 제공하며, 316L은 염화물에 대한 내성을 추가합니다.4. 철망 구조 패킹과 천공판 구조 패킹 비교요인철망 (이 페이지)천공판(증류 페이지)이종접종150~400mm (우수)400~600mm (양호)홍수 용량낮음 (F 1.5–2.5)높음 (F 2.5–3.5)m³당 비용더 높은 (직조 거즈)하단 (도장이 찍힌 용지)가장 적합한 대상정밀 분리, 진공, 열에 민감함고처리량 흡수, 일반 증류5. 주요 응용 분야• 정밀 증류: 동위원소 분리, 거울상 이성질체 분리, 끓는점이 비슷한 공비혼합물 — HETP가 있는 곳 < 200mm는 필수입니다.• 진공 증류: 5~50mbar의 압력 범위에서 열에 민감한 화학물질(비타민, 지방산, 의약품 중간체)을 처리합니다. 초저 ΔP(0.08~0.15kPa/단계)는 재비기 온도를 최소화합니다.• 용매 회수: 고순도 에탄올, IPA, 아세톤 회수 - 구리 또는 SS316L 거즈를 사용하여 제품 변색을 방지합니다.• 극저온 증류: 공기 분리, LNG 처리 - 최소 ΔP를 갖는 알루미늄 또는 SS304 메쉬. 그림 4: 내경 0.8m 진공 증류탑에 500Y 철망 디스크를 쌓아 놓은 모습 액체 수집기 및 재분배기 구역 사이.6. 설치 및 타워 내부지원 그리드: 철망 원반은 바로 위에 놓여 있습니다. 낙타 혹 지지대 격자 개방 면적이 90~95% 이상이어야 합니다. 물길 막힘을 방지하기 위해 격자 막대의 너비는 10mm 이하여야 합니다.디스크 쌓기: 각 디스크의 높이는 50~200mm입니다. 증기 누출을 방지하기 위해 인접한 디스크를 90° 회전시키십시오. 외부 테두리는 PTFE 로프 또는 맞춤형 스트립으로 밀봉하십시오.침대 제한 장치: 설치하세요 고정판 진공 또는 고F-factor 환경에서 유동화를 방지하기 위해 상단 디스크 위에 위치합니다.복구: 적재 높이 2~3m마다 추가 비용이 발생합니다. 수집가 및 재유통업자 액체 분배를 재설정하려면 철망이 특히 분배 불량에 민감합니다.7. 자주 묻는 질문 (FAQ)Q: 철망 구조 패킹과 천공판 구조 패킹의 차이점은 무엇인가요?A: 와이어 메쉬(거즈)는 직조된 필라멘트를 사용하여 150mm의 낮은 HETP(고효율 천공)를 제공하므로 정밀/진공 작업에 이상적입니다. 천공판은 스탬핑된 시트를 사용하며 2배의 플러딩 용량을 제공하지만 HETP는 400~600mm입니다. 전체 비교표는 위의 4번 항목을 참조하십시오.질문: 철망 포장재는 현장 세척(CIP)이 가능한가요?A: 네, 하지만 주의해야 합니다. 미세한 거즈는 판형 패킹보다 입자를 더 쉽게 포집합니다. 저압(2~3bar) 스프레이 볼을 사용하고 배수성을 확인하십시오. 폴리머 오염의 경우 기계적 세척보다는 화학 용액(NaOH 또는 용매 기반)에 담그는 것이 좋습니다.Q: 맞춤 사이즈 제작 기간은 얼마나 걸리나요?A: 표준 250Y/500Y SS304/316L 제품은 10~15일 내에 배송됩니다. 맞춤형 합금(하스텔로이, 티타늄) 또는 비표준 골형 각도(X형) 제품은 25~35일이 소요됩니다. 최소 주문량(MOQ): 0.5m³. 타워 내경, 베드 높이 및 공정 조건을 알려주시면 견적을 보내드리겠습니다.철망 구조 포장재 견적을 요청하세요타워 직경, 충전층 높이, 작동 압력(특히 진공 방식인 경우), 유체 조성 정보를 보내주시면 최적의 모델(250Y/350Y/500Y/700Y)을 추천해 드리고, 재질 등급을 권장하며, 해당 사양에 맞는 제품을 공급해 드리겠습니다. 지원 그리드, 액체 유통업체, 그리고 침대 제한 장치 완벽한 타워 패키지입니다.FXSINO에 문의하세요: jackieqiu9202@gmail.com +86 18507999558

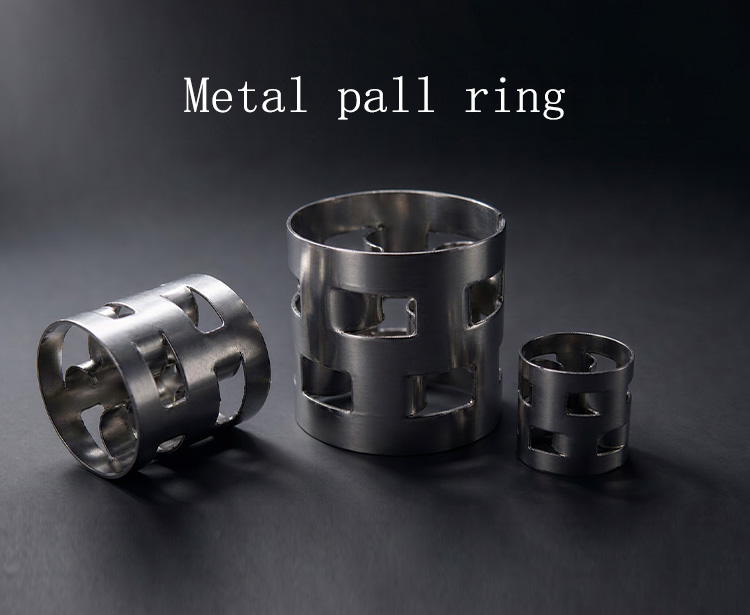

  그림 1: 304(밝은색) 및 316L(무광) 스테인리스강 팔링 - 부식성 타워 서비스에 가장 많이 사용되는 두 가지 등급.304 및 316L 금속 팔링 가격 및 사양: 증류, 흡수 및 세척용 16~76mm구매자용 브리핑: 금속 팔링은 모든 임의 패킹 중에서 물질 전달 효율, 기계적 강도 및 비용 측면에서 최상의 균형을 제공합니다. 304 등급은 일반적인 비염화물 용도에 적합하며, 316L은 염화물 함유, 산성 또는 제약 용도에 기본적으로 사용됩니다. 아래에는 전체 사양, 재질 선택 기준 및 입방미터당 가격 요소가 나와 있으므로 공식 견적을 요청하기 전에 정확한 예산을 책정할 수 있습니다.1. 304/316L 금속 팔링이란 무엇입니까?금속 팔링은 무작위 타워 패킹의 핵심 부품으로, 라쉬히 링에서 발전된 형태입니다. 원통형 벽에 ​​두 줄의 창을 뚫고 그로 인해 생긴 탭을 안쪽으로 구부려 내부 습윤 표면과 개방형 가스 통로를 만들어 일반 실린더에서 발생하는 심각한 채널링 현상과 높은 압력 강하를 방지합니다.304 또는 316L 스테인리스강 스트립으로 스탬핑 제작된 이 제품은 높은 기계적 강도(중간 지지대 없이 최대 6m 깊이의 지층을 지지 가능), 450°C의 내열성, 그리고 다양한 수용액 및 유기 용액 환경에서의 내식성을 제공합니다. 더 자세한 기술 정보는 당사 웹사이트를 참조하십시오. 스테인리스 스틸 금속 팔링 사양 페이지. 그림 2: 뚫린 창과 안쪽으로 구부러진 손가락 모양 — 팔 링이 라시히 링보다 30~50% 더 나은 물질 전달을 가능하게 하는 기하학적 특징.2. 기술 사양 및 치수모든 치수는 mm 단위입니다. 해당 데이터는 304 및 316L 등급 모두에 적용됩니다(벽 두께는 제조업체에 따라 약간씩 다를 수 있습니다).크기(가로×세로×두께, mm)표면적 (m²/m³)공극률(%)대량 수량(개/m³)부피 밀도 (kg/m³)일반적인 ΔP (Pa/m)16 × 16 × 0.3330~36096.0–96.5214,000360~380400~55025 × 25 × 0.5210~22094.5–95.551,900310–340250~40038 × 38 × 0.6140–14695.0–96.013,800280~310180~30050 × 50 × 0.8105–10994.5–95.56,500240~270120~20076 × 76 × 1.070~74세95.0–96.01,830220~25080~150본 데이터는 업계 표준 스테인리스강 팔링(Pall ring) 데이터시트를 기준으로 작성되었습니다. 표시된 부피 밀도는 304 등급 기준이며, 316L은 약 2% 더 무겁습니다. 맞춤형 크기(10/13/89/100mm) 및 벽 두께는 요청 시 제작 가능합니다.3. 304와 316L: 재질 선택 및 가격 차이304와 316L 중 어떤 재질을 선택할지는 가격에 가장 큰 영향을 미치는 요소입니다. 재질비 차이뿐만 아니라 수명, 가동 중단 위험, 부식 방지 측면에서도 차이가 있습니다. 자세한 내용은 당사 웹사이트를 참조하십시오. 304L와 316L 구조화 패킹 가이드 전체 부식 임계값 데이터는 다음과 같습니다.요인304 스테인리스 스틸316L 스테인리스 스틸크롬/니켈/몰리브덴크롬 18% / 니켈 8% / 몰리브덴 0%크롬 16% / 니켈 10% / 몰리브덴 2~3%PREN(피팅 지수)18~20세24~26세염화물 저항성≤ 50ppm (차가운, 중성)200ppm 이하(냉각), 100ppm 이하(열)최고 온도450°C (연속)450°C (연속)상대 가격(m³당)기본 가격(1,200~1,800달러)보험료 15~25% 추가 (2,500~4,000달러)가장 적합한 대상담수, 유기물, 비염화물산, 용매해수, 염소계 용매, HCl/Cl2 세척, 제약 그림 3: 304(밝은 색, 왼쪽)와 316L(무광, 오른쪽) - 시각적 차이는 미미하지만 부식 성능은 확연히 다릅니다.4. 가격 결정 요인 (견적에 영향을 미치는 요소)크기 및 벽 두께: 직경이 작을수록(16/25mm) 부품 수가 많아지고 얇은 스트립을 다뤄야 하므로 m³당 제조 비용이 높아집니다. 벽 두께가 두꺼워지면 재료비는 증가하지만 압축 강도가 향상됩니다.재질 등급: 316L은 몰리브덴 함량과 낮은 생산 수율로 인해 일반적으로 304보다 15~25% 더 비쌉니다. 특수 합금(듀플렉스 2205, 하스텔로이 C-276, 티타늄)은 100~300%까지 가격이 상승합니다.주문량: 현물 주문 (< 5m³ 미만 계약 시 가장 높은 단가가 적용됩니다. 50m³ 이상 계약 시에는 일반적으로 15~25%의 물량 할인 혜택이 제공됩니다.표면 마감 및 인증: 전해연마, 부동태화 처리(ASTM A967) 및 EN 10204 3.1에 따른 MTC 처리는 5~10%를 추가합니다. 산성 환경에 대한 NACE MR0175 준수는 10~15%를 추가합니다.포장: 표준 직조 백(백당 25kg)이 포함되어 있습니다. 용제 서비스용 강철 드럼, 나무 팔레트 또는 정전기 방지 포장은 m³당 20~50달러가 추가됩니다.원자재 지수: 스테인리스강 스트립 가격은 런던금속거래소(LME) 니켈 및 크롬 지수에 따라 변동합니다. 견적은 일반적으로 15~30일 동안 유효합니다.5. 주요 응용 분야• 증류: 탄화수소 분별, 용매 회수, 에탄올/물 분리 — 비부식성 공급물의 경우 304, 산성 분획물의 경우 316L.• 가스 정화: CO2 그리고 H2아민 용액을 이용한 황 제거 (보충수에 미량의 염화물이 함유되어 있으므로 316L 권장).• 산성 가스 흡수: 그래서2, 그래서3염산, 염소2 세척 - 최소 316L 용량, 극심한 염화물 제거를 위해서는 Ti 또는 PVDF로 업그레이드하십시오.• 진공 증류: 낮은 압력 강하(단계당 0.3~0.8kPa)로 인해 금속 팔링은 50~200mbar에서 열에 민감한 분리 작업에 적합합니다.• 상호 참조: 100°C 미만의 부식성 수용액 환경에서는 다음과 비교하십시오. 플라스틱 팔링 패킹(PP/CPVC/PVDF) — 온도가 허용하는 경우 비용이 60~70% 더 저렴한 경우가 많습니다. 그림 4: 38mm 304 Pall 링이 내경 1.2m 증류탑에 장착된 모습 낙타 혹 지지대 격자.6. 설치 및 타워 내부지원 그리드: 사용하세요 낙타 혹 지지대 격자 개구부는 링 직경의 60% 이하이어야 합니다. 금속 팔링은 플라스틱 링보다 무겁습니다(240~380kg/m³). 그리드 하중 등급을 확인하십시오.균일한 하중: 타워 단면 전체에 고르게 분포시키십시오. 최대 1회 타설 높이: 중간층 이전 4~6m 수집가 및 재유통업자 필수의.침대 제한 장치: 설치하세요 고정판 가스 속도가 높은 조건(> 2.5 F-factor)이나 진공 작동 환경에 노출되는 베드에 사용합니다.사전 적시기: 증기를 주입하기 전에 항상 베드를 물로 채워 건조 채널링을 방지하십시오. 염화물 환경에서 316L 재질을 사용할 경우, 명시된 경우 질산(20%, 60°C, 30분)으로 사전 부동태화 처리를 하십시오.7. 자주 묻는 질문 (FAQ)질문: 동일한 크기의 316L 제품은 304L 제품에 비해 가격이 얼마나 더 비싼가요?A: 일반적으로 몰리브덴 함량(2~3%)과 낮은 제련 수율로 인해 15~25%의 프리미엄이 붙습니다. 50mm 링 10m³ 주문의 경우 차액은 대략 3,000~5,000달러 정도이며, 이는 염화물 응력 균열로 인한 예상치 못한 가동 중단 시간 하루치 비용보다 적은 경우가 많습니다.질문: 304와 316L 가스를 같은 타워에서 혼합해서 사용할 수 있나요?A: 권장하지 않습니다. 전도성 수용액 환경에서 재질 간의 갈바닉 커플링은 304 재질의 부식을 가속화합니다. 전체적으로 동일한 재질을 사용하거나 비전도성 차단막(예: 세라믹 링 층)으로 분리하십시오.Q: 최소 주문 수량(MOQ)과 일반적인 납기는 어떻게 되나요?A: 최소 주문량(MOQ)은 1m³입니다(혼합 사이즈 가능). 표준 사이즈(304/316L 재질, 25/38/50mm)는 7~10일 이내에 배송됩니다. 맞춤 사이즈, 특수 합금 또는 부동태 처리 시 15~25일이 추가됩니다. 정확한 견적을 받으시려면 타워 ID, 베드 높이 및 사용 조건을 알려주세요.금속 덮개 고리에 대한 공식 견적을 요청하세요.타워 직경, 베드 높이, 작동 온도 및 공정 유체 조성(특히 염화물 농도)을 보내주시면 304L와 316L 중 어떤 재질이 적합한지 추천해 드리고, 정확한 m³ 수량을 계산하여 24시간 이내에 확정 견적을 제공해 드립니다. FXSINO는 모든 표준 크기의 스테인리스 스틸 팔링(Pall ring)을 MTC, 치수 보고서 및 매칭 서비스와 함께 공급합니다. 지원 그리드, 액체 유통업체, 그리고 침대 제한 장치 완벽한 타워 패키지입니다.FXSINO에 문의하세요: jackieqiu9202@gmail.com +86 18507999558

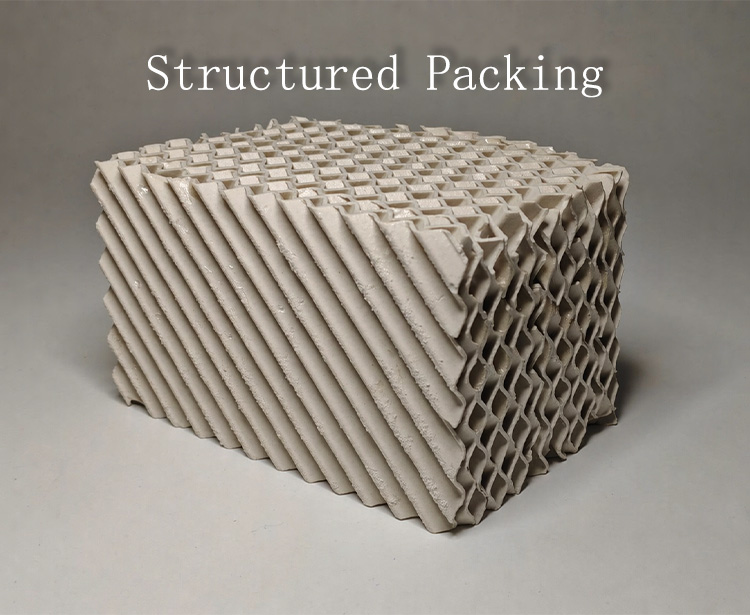

x'q 그림 1: 증류탑 설치를 위해 준비된 구조화된 패킹 요소(골판형 금속판).구조화된 패킹 증류용: SS304 및 316L 용기에 250Y/500Y/700Y 사용, 낮은 ΔP 조건엔지니어링 개요: 증류탑에서 HETP가 400mm 미만이고 이론단당 압력 강하가 0.2kPa 미만이어야 하는 경우, 무작위 충전재는 한계에 도달합니다. 45°(Y형) 또는 30°(X형) 각도로 배열된 골판형 시트로 구성된 구조형 충전재는 예측 가능한 물질 전달, 균일한 액체 분포, 그리고 모든 증류탑 내부 구성 요소 중에서 가장 낮은 단당 압력 강하(ΔP)를 제공합니다. 이는 진공 증류에서 분리 효율이 저하되는 데 매우 중요한 요소입니다.1. 무엇인가요? 구조화된 패킹?구조화된 패킹 구조형 패킹은 골판형 금속 시트, 철망 또는 천공판을 고도로 규칙적이고 기하학적으로 고정된 구조로 배열하여 제조하는 일종의 타워 패킹입니다. 각 조각이 예측할 수 없이 자리 잡는 무작위 패킹(팔 링, 새들)과는 달리, 구조형 패킹은 균일하고 평행한 흐름 채널을 생성하여 채널링 현상을 제거하고 타워 단면 전체에 걸쳐 일관된 물질 전달을 제공합니다.각 충전재는 일반적으로 높이가 100~300mm이며, 골이 수직축에 대해 일정한 각도로 배열되어 있습니다. 이러한 충전재는 컬럼 내에 수직으로 쌓이며, 기체 및 액체 상의 방사형 혼합을 촉진하기 위해 층간 방향이 교대로 배열됩니다(일반적으로 층간 90° 회전). 그림 2: 45° Y자형 각도를 갖는 골판지 구조 — 균일한 흐름 채널이 채널링 현상을 방지합니다.2. 골형 구조: X형 vs Y형골의 각도는 용량과 효율성 사이의 균형을 결정합니다.매개변수X형(30°)Y형(45°)골각도수직에서 30°수직에서 45°가스 용량더 높음 (유동 저항이 더 낮음)보통의물질 전달 효율보통의더 높음 (접촉 경로가 더 김)압력 강하낮추다보통의가장 적합한 대상고처리량 저압 증류고순도 분리, 진공 증류명칭 설명: "250Y" 패킹은 표면적이 250m²/m³이고 골각이 45°입니다. "250X"는 골각이 30°입니다. Y형은 증류 공정에서 업계 표준입니다.3. 기술 사양: 250Y / 350Y / 500Y / 700Y숫자 접두사는 비표면적을 m²/m³ 단위로 나타냅니다. 비표면적이 클수록 단위 길이당 물질 전달량은 많아지지만, 압력 강하가 커지고 용량은 줄어듭니다.모델표면적 (m²/m³)공극률(%)일반적인 HETP(mm)ΔP (Pa/m)F-인자 한계250년25097–98350~500150~250개2.8–3.2350년35095–96300~400개200~350개2.4–2.8500엔50093–94200~300개300~5002.0–2.4700엔70090~92년150~250개500~8001.5~2.0업계 표준 사양을 기준으로 작성된 데이터입니다. HETP 및 ΔP는 작동 압력, 액체 부하 및 시스템 물리적 특성에 따라 달라집니다. 와이어 거즈 변형(예: 500Y-WG)의 경우 HETP가 20~30% 낮아질 수 있습니다. 자세한 내용은 당사 웹사이트를 참조하십시오. 금속 구조 패킹 500Y/700Y 심해 잠수 거즈 형태의 디테일용입니다.4. 증류 서비스용 재료 선정증류 공정에는 열, 압력, 그리고 종종 부식성 원료가 사용됩니다. 재료 선택은 다른 증류탑 내부 부품과 마찬가지로 염화물/황/온도 기준을 따릅니다. 자세한 내용은 당사 웹사이트를 참조하십시오. 304L와 316L 구조화 패킹 가이드 완전한 부식 임계값의 경우:재료최대 온도내식성일반적인 증류 용도SS304450°C일반 (염화물 없음)탄화수소 분별, 용매SS316L450°C염화물 ≤ 200 ppm제약, 정밀화학, 염소계 용제듀플렉스 2205300°C염화물 함량 200ppm 초과, 고농도해수 탈기, 고응력 타워티타늄(Gr2)300°C탁월한 (염화물, Cl)2)염소알칼리, HCl, TiCl4 증류 그림 3: 재료 선택 — SS304(밝은 색), SS316L(무광), 듀플렉스 2205 및 강력한 증류를 위한 티타늄.5. 이유 구조화된 패킹 증류용인가요?무작위 포장에 비해 성능상의 이점HETP 감소: 무작위 충전의 경우 150~400mm 대 500~800mm — 동일한 분리를 위해 필요한 이론적 단수가 적어지므로 컬럼 높이가 줄어듭니다.초저압력강하: 이론 단계당 0.1~0.5kPa 대 트레이의 경우 0.5~1.5kPa - 진공 증류에 필수적 (예: 3~5mbar에서 식용유 탈취).채널링 금지: 규칙적인 기하학적 구조는 탑 단면의 100%에 걸쳐 균일한 증기-액체 접촉을 강제합니다.예측 가능한 규모 확장: 50mm 테스트 컬럼에서 얻은 성능 데이터는 5m 산업용 타워에 직접 적용 가능하며, 무작위 충전으로 인한 규모 확장 불확실성이 없습니다.높은 거절률: 설계 용량의 30~40%까지 효율을 유지하는 반면, 저부하 시 누수가 발생하는 트레이는 없습니다.6. 주요 응용 분야• 진공 증류: 식용유 탈취, 비타민 E 농축, 프탈산 무수물 — ΔP의 매 mbar마다 최고급 제품의 순도가 감소합니다.• 대기압 증류법: 원유 분별 증류, 용매 회수, 에탄올/물 분리.• 정밀화학 및 제약: 체류 시간이 짧고 정밀한 온도 제어가 필요한 열에 민감한 중간체.• 극저온 증류: 공기 분리(O)2/N2/Ar) 낮은 ΔP와 높은 효율이 필수적인 경우.• 흡수제 및 탈착제: CO2 포집, 아민 처리, 산성수 탈기(교차 적용) 무작위 패킹 응용 프로그램). 그림 4: 증류탑에 설치된 구조화된 패킹 부분과 상단에 위치한 액체 분배기.7. 설치 및 타워 내부지원 그리드: 사용하세요 낙타 혹 지지대 격자 충진층 하중 + 유압 추력에 대한 정격 용량을 갖습니다. 충진재를 고정하기 위한 격자 간격은 15mm 이하입니다.수준 측량: 각 패킹 요소는 ± 1° 이내의 수평을 유지해야 합니다. 각 요소의 윗부분에 수평계를 사용하여 수평을 맞추십시오. 패킹이 기울어지면 내용물이 고르게 분산되지 않습니다.회전: 90° 회전시켜 층을 번갈아 쌓으세요. 각 요소에 방향 화살표를 표시한 후 기둥에 내려놓으세요.액체 유통: 구조화된 패킹에 있어 중요한 요소 - 각 층 간의 불균일한 화합물 분포. 고성능 소재를 사용하십시오. 액체 분배기 (목표 관개 밀도 ≥ 80포인트/m²).침대 제한 장치: 설치하세요 고정판 압력 급증이나 진공 작동 중 포장재가 들뜨는 것을 방지하기 위함입니다.8. 구조화된 패킹 무작위 포장 vs 트레이 포장요인구조화된 패킹무작위 포장트레이이종접종150~400mm500~800mm450~600mm/트레이단계별 ΔP0.1–0.5 kPa0.3–0.8 kPa0.5–1.5 kPa용량(F-팩터)1.5–3.21.0–2.51.5~2.5턴다운 비율30~40%50%70~80%설치 비용높음 (정밀도 요구)낮음 (덤프 로딩)높음(트레이 조립)가장 적합한 대상진공, 고순도, 낮은 ΔP일반 흡수, 부식성 서비스대용량, 오염 방지 서비스9. 자주 묻는 질문질문: 10mbar 진공 증류에 어떤 모델을 선택해야 할까요?A: 50mbar 미만의 진공 환경에서는 500Y 또는 700Y 필터를 권장합니다. 넓은 표면적은 낮은 가스 밀도를 보완하고, 단계별 낮은 ΔP는 최상의 제품 순도를 유지합니다. 예산이 허용된다면 와이어 거즈 필터(500Y-WG)를 사용하면 HETP(고온 압력)를 20~30% 향상시킬 수 있습니다.질문: 기존 트레이 컬럼에 구조형 패킹을 추가하여 개조할 수 있습니까?A: 네. 트레이를 제거하고 구조형 패킹을 설치하면 일반적으로 용량이 20~40% 증가하고 ΔP는 50~70% 감소합니다. 새로운 지지 그리드, 액체 분배기 및 베드 제한 장치를 설치해야 합니다. 개조 가능성 평가를 위해 저희에게 문의하십시오.질문: 구조화된 포장에서 불균형 분포를 방지하려면 어떻게 해야 합니까?A: 제곱미터당 80개 이상의 관개 지점과 균일한 유량 분배(± 5%)를 갖춘 고품질 액체 분배기를 사용하십시오. 화단 높이가 4~6m 이상인 경우, 다음 장치를 설치하십시오. 수집가와 재유통업자 중간 높이에서 각 패킹 요소의 수평을 ± 1° 이내로 맞추십시오.증류탑에 적합한 구조화된 패킹을 지정하십시오.FXSINO는 모든 표준 모델(250Y/350Y/500Y/700Y)과 재질(SS304, SS316L, 듀플렉스 2205, 티타늄, 하스텔로이)로 골판지 및 철망 구조 포장재를 제조합니다. 모든 요소는 치수 정확도를 위해 레이저 절단 및 CNC 접합 방식으로 제작됩니다. 당사는 타워 패키지를 포함한 완벽한 타워 패키지를 공급합니다. 지원 그리드, 액체 유통업체, 그리고 침대 제한 장치맞춤형 추천을 위해 컬럼 ID, 작동 압력 및 분리 사양을 보내주십시오.FXSINO에 문의하세요: jackieqiu9202@gmail.com +86 18507999558

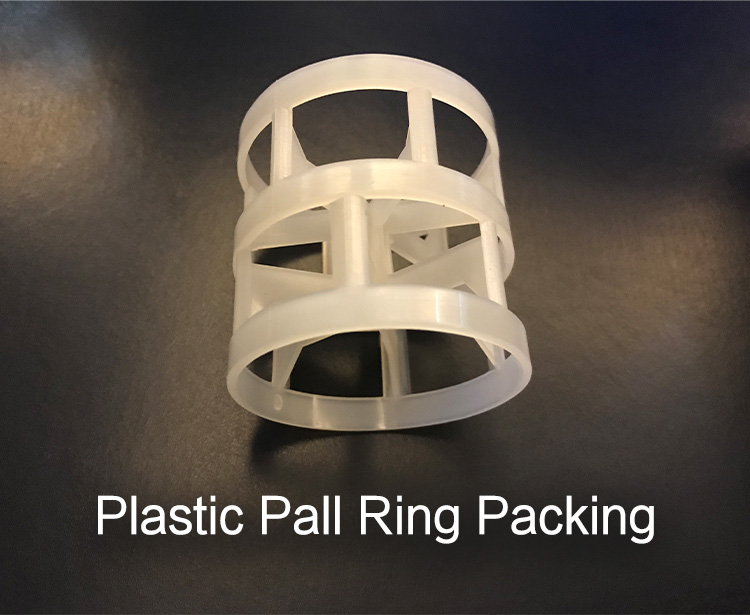

  그림 1: 플라스틱 팔링 - 부식성 환경 흡수 및 세척을 위한 PP, RPP, CPVC 및 PVDF 재질.플라스틱 팔링 패킹: 흡수 및 세척용 PP, RPP 및 CPVC 재질엔지니어링 개요: 100°C 미만의 온도에서 부식성 수용액을 처리하는 경우, 금속 패킹은 과도한 선택이며 결국 부식될 것입니다. PP, RPP, CPVC 및 PVDF 재질의 플라스틱 팔링은 90% 이상의 기포율, 낮은 압력 강하, 그리고 완벽한 내식성을 훨씬 저렴한 가격으로 제공합니다. 자세한 사양은 여기를 참조하십시오.1. 무엇이 플라스틱 팔링?팔 링(Pall Ring)은 세계에서 가장 널리 사용되는 랜덤 타워 패킹입니다. 라쉬히 링(Raschig Ring)에서 발전된 형태로, 원통형(높이와 지름이 같음)은 유지하면서 벽면에 두 줄의 창을 뚫고, 그로 인해 생긴 탭들을 중심을 향해 안쪽으로 구부린 것입니다. 이러한 단순한 기하학적 변화는 성능을 획기적으로 향상시킵니다. 창은 내부 습윤 표면을 만들고 가스 통로를 열어 일반 라쉬히 링에서 흔히 발생하는 심각한 채널링 현상과 높은 압력 강하를 제거합니다.PP, RPP, PVC, CPVC, PVDF와 같은 열가소성 수지로 성형된 팔링(Pall Ring)은 비산화성 부식성 액체 및 가스의 흡수, 세척, 냉각 및 탈착에 적합한 경량, 내식성 및 경제적인 무작위 패킹이 됩니다. 그림 2: 뚫린 창과 안쪽으로 구부러진 돌기는 내부 습윤 표면과 열린 가스 통로를 만듭니다.2. 기술 사양 (모든 사이즈)다음 데이터는 표준 PP 팔링에 적용됩니다. 다른 재질(RPP, PVC, CPVC, PVDF)도 동일한 기하학적 치수를 가지며, 부피 밀도는 폴리머 밀도에 따라 다릅니다.크기(가로×세로×두께, mm)표면적 (m²/m³)공극률(%)대량 수량(개/m³)부피 밀도 (kg/m³)16 × 16 × 1.029990.0214,00010525 × 25 × 1.221993.451,9007538 × 38 × 1.414694.513,8006850 × 50 × 1.510994.96,5005676 × 76 × 2.67195.11,83052업계 표준 데이터시트에서 발췌한 데이터입니다(기하학적 값, PP의 부피 밀도를 기준으로 하며 재질에 따라 밀도가 다릅니다). 맞춤형 크기(10/13/89/100mm) 및 벽 두께는 요청 시 제공 가능합니다.3. 재료 선택: PP, RPP, CPVC, PVDF적합한 고분자 소재를 선택하는 것은 가장 중요한 결정입니다. 잘못된 소재를 사용하면 변형, 균열 또는 유해 물질 용출이 발생할 수 있습니다. 다음 표를 참고하여 화학적 조성과 온도에 맞는 소재를 선택하십시오.재료최대 온도(연속)밀도 (g/cm³)내화학성일반적인 적용 사례PP(폴리프로필렌)100°C0.89–0.91다용도로 사용하기에 탁월한 제품입니다.수처리, 일반 세척, 냉각RPP(강화 PP)120°C0.95–1.05강도가 더 높고 형태를 유지합니다.고온 알칼리 세척, 더 깊은 층PVC(폴리염화비닐)60°C1.38–1.45강산(H)2SO4, HCl)염소-알칼리, HCl 흡수(저온)CPVC(염소계 PVC)90°C1.45–1.58고온의 산과 산화 매체고온 산성 가스 세정, FGDPVDF(키나르)150°C1.75–1.78우수한 (할로겐, HF, 용매)염소, HF, 초고순도, 반도체 그림 3: 재료 선택 — 부식성 환경에 적합한 흰색 PP/RPP, 회색 PVC/CPVC 및 불투명 PVDF.4. 플라스틱 펠 링을 선택하는 이유는 무엇일까요?핵심 성능 우위완벽한 부식 방지: 폴리머는 녹슬거나 부식되지 않으므로 금속 패킹이 제 기능을 하지 못하는 염분, 산, 알칼리 및 염수 환경에 이상적입니다.낮은 압력 강하: 90~95%의 공극률은 가스 흐름 저항을 최소화하여 팬과 송풍기의 에너지 소비를 줄입니다.높은 물질 전달 효율: 창과 손가락은 액체의 균일한 분포를 촉진하여 HETP 대 Raschig 링을 줄입니다.경량: 부피 밀도가 52~105kg/m³(PP)에 불과하여 세라믹 패킹의 약 5분의 1 수준이므로 타워 지지대 요구 사항을 최소화합니다.저렴한 가격: 사출 성형 열가소성 수지는 모든 내식성 패킹 중에서 분리 단위당 설치 비용이 가장 저렴합니다.5. 주요 응용 분야• 산성 가스 흡수: HCl, SO2, 그래서3, 시간2S, Cl2그리고 아니요x 문지르기 - 가장 큰 단일 용도.• 배기가스 탈황(FGD): 습식 석회석 SO2 발전소 및 소각로에서의 제거(고온의 CPVC 또는 RPP).• 폐수 처리: 암모니아 및 VOC 제거, 폭기, 탈취탑.• 냉방 및 가습: 역류식 냉각탑 및 가스 조절 장치.• 화학물질 회수: 용매 회수, 산 농축 및 염수 탈염소화. 그림 4: HCl 및 SO₂ 산성 가스 스크러버에 설치된 플라스틱 팔링(PP)2 흡수.6. 플라스틱 vs 금속 vs 세라믹 팔링요인플라스틱금속(SS316L)세라믹최고 온도60~150°C약 400°C약 800°C내식성훌륭한보통의좋은 (산성)부피 밀도 (kg/m³)52–105약 400개약 700개상대적 비용낮은높은중간가장 적합한 대상부식성 수용액, 저온~중온고온, 탄화수소고온, 강산7. 설치 지침지원 그리드: 낙타 혹 모양의 지지 격자 또는 링 직경의 60% 이하 구멍이 있는 천공판을 사용하여 이물질이 빠지는 것을 방지하십시오.균일한 하중: 타워 단면 전체에 고르게 부어주세요. 한 지점에서 한꺼번에 붓지 마세요. 다짐층 위에 직접 서지 말고, 스프레더 보드를 사용하세요.침대 제한 장치: 가스 속도가 높거나 진공 상태에 노출되는 베드에는 고정판을 설치하십시오. 베드 제한 장치 가이드를 참조하십시오.액체 유통: 높이가 3~5m 이상인 화단에는 집수기와 분배기를 설치하십시오. 집수기 및 분배기 안내서를 참조하십시오.사전 적시기: 가스 주입 전에 항상 베드를 적셔 건조 채널링을 방지하고 설계 효율을 즉시 달성하십시오.8. 자주 묻는 질문질문: 염산 가스 흡수에는 어떤 재료를 선택해야 할까요?A: 상온의 묽은 염산 용액에는 PP가 경제적인 선택입니다. 고농도 또는 따뜻한 염산 용액에는 CPVC(최대 90°C) 또는 PVDF(최대 150°C)를 사용하십시오. PVC도 우수한 재질이지만 사용 가능 온도가 60°C로 제한됩니다. 염화물 허용치는 당사의 재질 선택 가이드를 참조하십시오.질문: 플라스틱 팔링은 고온의 가성소다(NaOH) 용액에 견딜 수 있습니까?A: PP와 RPP는 각각 100°C와 120°C의 내열 온도까지 부식성 물질에 대한 저항성이 우수합니다. 강알칼리성 환경에서는 PVC와 CPVC 소재는 열화되므로 사용을 피하십시오. 120°C 이상의 고온 고농도 NaOH 용액에서는 금속 또는 세라믹 패킹을 사용하는 것을 고려하십시오.질문: 타워를 설치하려면 포장재가 얼마나 필요합니까?A: 수량(개) = 타워 단면적 × 베드 높이 × 벌크 수량(표 참조). 예: 내경 2m, 베드 높이 3m의 38mm PP 링 타워: π × 1.0² × 3 × 13,800 ≈ 130,100개. 정확한 견적을 위해 타워 치수를 알려주시면 도와드리겠습니다.프로젝트에 필요한 플라스틱 운반용 고리를 요청하세요.FXSINO는 PP, RPP, PVC, CPVC 및 PVDF 소재의 플라스틱 팔 링을 모든 표준 크기(16/25/38/50/76mm)로 공급하며, 정전기 방지 기능을 갖춘 탄소 충진 PP 소재도 옵션으로 제공합니다. 모든 주문에는 재료 인증서와 치수 검사 보고서가 함께 제공됩니다. 또한 완벽한 타워 패키지를 위해 적합한 지지 그리드 및 액체 분배기도 공급합니다.FXSINO에 문의하세요: jackieqiu9202@gmail.com +86 18507999558

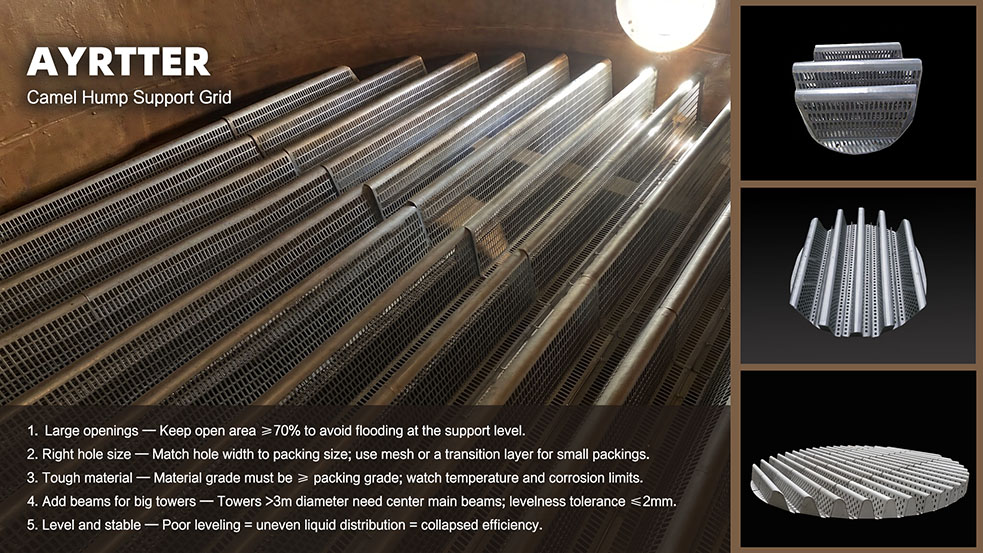

  그림 1: 낙타 혹 지지 격자 - 강판을 찍어낸 연속적인 아치형(물결 모양) 프로파일.낙타 혹 모양 지지 격자: 구조화된 패킹 베드를 위한 하중 지지 솔루션엔지니어링 경고: 지지 그리드는 충전층의 기초입니다. 지지 그리드가 제 기능을 하지 못하면 충전층이 무너지고 가스 흐름이 차단되어 막대한 비용이 드는 가동 중단으로 이어집니다. 낙타 등 모양의 그리드는 90% 이상의 개방 면적과 탁월한 하중 지지력을 제공하지만, 특정 컬럼 하중에 맞춰 설계되었을 때만 가능합니다. 필요한 데이터는 다음과 같습니다.1. 낙타 혹 지지대 그리드란 무엇인가요?A 낙타 혹 지지대 격자 낙타등 지지대라고도 불리는 이 구조는 강판을 연속적인 아치형(물결 모양) 프로파일로 찍어내어 제작됩니다. "볼록한 부분"은 견고한 구조 단면을 형성하고, 아치 사이의 공간은 가스와 액체의 통과를 위한 넓은 개방 면적을 제공합니다. 평평한 철근 격자와 달리, 아치형 구조는 각 리브를 하중을 지탱하는 보로 만듭니다.각 아치는 작은 다리처럼 작용합니다. 곡선형 단면은 수직 방향의 하상 하중을 아치를 따라 압축력으로 변환하여 응력을 중앙에 집중시키는 대신 타워 벽 전체에 고르게 분산시킵니다. 이것이 바로 낙타 혹 모양의 격자가 동일한 판 두께의 평면 격자보다 훨씬 더 많은 하중을 견딜 수 있는 이유입니다. 그림 2: 주요 치수 - 아치 높이(H), 판 두께(t) 및 개방 면적 비율.2. 설계 매개변수매개변수일반적인 범위디자인 노트개방 공간90~95%지지면 전체에 걸쳐 압력 강하를 최소화합니다.아치 높이150~300mm아치가 높을수록 더 많은 하중을 견딜 수 있지만 침대 높이가 낮아집니다.판 두께3~6mm계산된 하상하중(섹션 3 참조)에 의해 좌우됩니다.모듈 너비300~500mm기둥 맨홀(일반적으로 DN500 이상)을 통과해야 합니다.구멍 직경10~25mm액체 배수와 충전재 보강 사이의 균형을 유지하십시오.적용 가능한 타워 직경DN300 – DN6000모듈식 조립 방식은 소형 기둥부터 매우 큰 기둥까지 모두 수용할 수 있습니다.3. 하중 지지력 데이터하중 지지력은 판 두께, 아치 높이, 재질 등급의 세 가지 변수에 따라 달라집니다. 총 베드 하중에는 패킹 중량, 액체 체류량, 공정 측 압력 차이가 포함됩니다.판 두께별 일반적인 하중 지지력 (SS316L, 아치 높이 200mm):• 3mm 판: 약 2,500 kg/m² (경하중용; 250Y 침대에 적합) < (3미터 높이)• 4mm 판: 약 4,500 kg/m² (표준 용도, 대부분의 500Y 적용 분야)• 6mm 판: 약 8,000 kg/m² (고하중용; 높은 적재 높이, 높은 액체 체류량, 진공 서비스)설계 안전 계수: 계산된 작동 부하에 대해 최소 2.5배의 안전 계수를 항상 지정하십시오. 300°C 이상의 온도에서는 정격 출력을 낮춰야 합니다. 엔지니어와 상담하십시오. 그림 3: 낙타 혹 격자(왼쪽)는 기존 막대형 격자(오른쪽)의 약 45%에 비해 90% 이상의 개방 면적을 제공합니다.4. 낙타 혹형 격자 vs. 막대형 격자: 어떤 것을 선택해야 할까요?요인낙타 혹 격자막대형 격자개방 공간90~95%40~50%압력 강하최소값 (일반적으로 0.1~0.3kPa)중상급액체 재분배내장형 (아치형 골짜기가 물을 모아서 다시 떨어뜨림)없음 (별도의 수집기가 필요합니다)적재 용량높음 (아치가 보 역할을 함)보통의파울링 위험낮은 (자연 배수 계곡)높이가 높을수록 (평평한 표면이 고형물을 가둡니다)5. 4단계 선정 방법1단계 — 하상하중 계산: 충진재의 부피 밀도 × 층 높이 × 타워 면적 + 액체 체류량(일반적으로 충진재 부피의 5~15%). 500Y 충진재의 경우, 층 높이 1mm당 약 7.2kg/m²의 밀도를 예상할 수 있습니다.2단계 — 맨홀 접근 확인: 모듈 폭은 맨홀 내경에서 50mm 여유 공간을 뺀 값 이하이어야 합니다. 표준 DN500 맨홀의 최대 모듈 폭은 450mm입니다.3단계 — 공정 조건 확인: 300°C 이상의 온도에서는 더 두꺼운 판재 또는 강화 합금이 필요합니다. 진공 서비스에는 매끄러운 가스 유입구가 필요합니다 (돌출된 형상은 유입 손실을 최소화합니다).4단계 — 부식 등급 일치시키기: 포장재와 동일한 합금입니다. 염화물 허용치는 304와 316L 비교 가이드를 참조하십시오. 그림 4: DN500 맨홀을 통해 낙타 혹형 격자 모듈을 설치하는 모습.6. 재료 선택부식 및 온도 한계SS304L: 깨끗한 유기물, 대기 온도. 가장 경제적인 선택.SS316L: 아민 서비스, H2S, CO2미량의 염화물. 정유 공장 서비스의 업계 기본 사양입니다.듀플렉스 1.4462: 염화물 함량이 500ppm을 초과하면 해당 온도에서 기계적 강도가 더 높아집니다.티타늄 2등급: 공격적인 염화물, 습식 Cl2해수 탈기.7. 설치 및 일반적인 고장 유형고장 모드원인방지영구 변형과부하 또는 고온 크리프2.5배의 안전 계수를 적용하고, 온도가 300°C를 초과하면 출력을 낮추십시오.포장재가 무너짐구멍 직경이 포장 크기에 비해 너무 큽니다.최대 구멍 크기 = 포장 골판지 간격의 60%가스 바이패싱모듈과 셸 사이의 간격설치 중에 용접 테두리 밀봉 스트립을 부착하십시오.부식 천공계곡에 집중된 부식성 물질포장재와 동일한 합금을 사용하고, 배수가 잘 되도록 하십시오.8. 액체 유통업체와의 협력낙타 혹 모양의 격자는 충전층의 맨 아래에 위치합니다. 그 위에는 충전재가, 그리고 그 위에는 액체 분산기가 놓입니다. 격자의 아치형 골짜기는 자연스럽게 액체를 모아 대략적인 재분배 역할을 합니다. 특히 천공판 구조 충전재와 함께 사용하면 천공을 통해 측면 재분배 효과가 더욱 커져 효과적입니다. 충전재 선택에 대한 자세한 내용은 5가지 요소 가이드를 참조하십시오. 그림 5: 전체 타워 내부 구조 조립체 - 하단에는 낙타 혹 모양 격자, 중간에는 구조화된 패킹, 상단에는 액체 분배기가 있습니다.자주 묻는 질문질문: 낙타 혹 모양의 격자가 별도의 액체 집진기를 대체할 수 있습니까?A: 많은 경우에 그렇습니다. 아치형 골짜기가 액체를 모아 아래쪽 바닥으로 떨어뜨려 기본적인 재분배를 제공합니다. 하지만 기둥 높이가 6m 이상이거나 분배가 심하게 불균형한 경우에는 별도의 설비가 필요합니다. 액체 수집기 및 재분배기 중급 수준에서는 여전히 권장됩니다.질문: 포장재가 격자 구멍으로 떨어지는 것을 어떻게 방지할 수 있나요?A: 최대 구멍 직경은 포장재 골 간격의 60%를 초과해서는 안 됩니다. 250Y(간격 약 25mm)의 경우 구멍 직경은 15mm 이하여야 합니다. 500Y(간격 약 12mm)의 경우 구멍 직경은 7mm 이하여야 합니다. 필요시 메쉬 오버레이를 제공해 드릴 수 있습니다.질문: SS316L 재질의 카멜 험프형 격자의 최대 사용 온도는 몇 도입니까?A: SS316L은 약 425°C까지 최대 강도를 유지합니다. 그 이상에서는 크리프 현상이 심해지므로, 450°C 이상의 연속 사용에는 듀플렉스 또는 인코넬 625를 권장합니다.엔지니어링 도면 및 하중 계산서가 필요하신가요?FXSINO는 완벽한 기계적 계산, 재료 공장 인증서(ASTM A240에 따른 MTC) 및 일치하는 타워 내부 부품을 갖춘 낙타 혹 지지 그리드를 공급합니다. 타워 내경, 베드 높이 및 공정 조건을 보내주시면 최적의 솔루션을 설계해 드립니다.FXSINO에 문의하세요: jackieqiu9202@gmail.com +86 18507999558

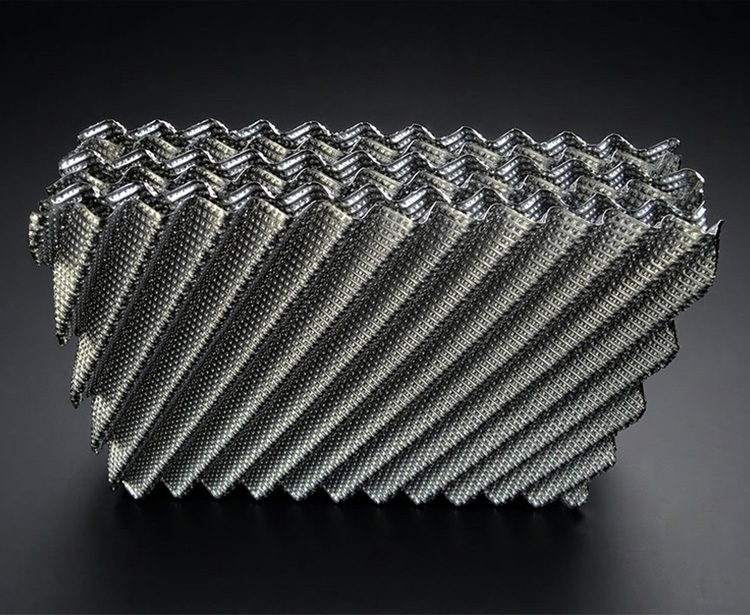

  그림 1: 500Y/700Y 금속 와이어 망 구조 패킹 - 컬럼 설치 준비가 완료된 디스크 세그먼트.금속 구조 패킹 제조업체 | 500Y/700Y 금속 패킹제조업체 개요: FXSINO는 SS304, 304L, 316 및 316L 재질의 500Y 및 700Y 모델을 공급하는 금속 구조 패킹 제조업체입니다. 이 고비표면적 패킹은 낮은 압력 강하와 높은 이론 단수가 중요한 진공 증류, 열에 민감한 분리 및 정밀 정류에 적합하도록 설계되었습니다.1. 금속 구조 패킹이란 무엇인가요?금속 구조 패킹은 스테인리스강, 탄소강, 알루미늄 또는 티타늄과 같은 얇은 금속판(일반적으로 두께 0.1~0.2mm)으로 제작된 고효율 물질 전달 장치입니다. 각 판은 정밀하게 스탬핑되고 골이 져 기둥 축에 대해 일정한 각도로 채널을 형성합니다. 인접한 판은 서로 반대 방향으로 골이 져 있어 채널링 및 벽면 유동을 제거하는 기하학적으로 정렬된 미세 채널 네트워크를 형성합니다.그만큼 500엔 그리고 700엔 이 모델들은 높은 비표면적을 갖는 충전재 계열에 속합니다. "Y"는 45°의 골각을 나타내며, 숫자는 공칭 비표면적(m²/m³)을 나타냅니다. 무작위 충전재와 비교했을 때, 구조화된 충전재는 Pall 링보다 4.5배 높은 비표면적을 제공하면서 압력 강하는 현저히 낮춥니다. 그림 2: 서로 반대 방향으로 배열된 45° 골판지 시트는 균일한 미세 채널을 생성합니다.2. 500Y와 700Y: 기술 사양 비교500Y와 700Y 모두 다음 두 가지 버전으로 제공됩니다. 철망 (최대 습윤성 및 진공 서비스용) 또는 천공판 (더 높은 기계적 강도와 오염 방지 기능을 위해). 주요 매개변수:모델물결 주름각도특정 지역(m²/m³)공극률(%)이론판(m당)압력 강하(MPa/m)이종접종(mm)250년(참조)45도25097–982.5~3.02–3 × 10-4300~450개500엔45도50090~95세4.5–5.53 × 10-4200~300개700엔45도70085~87세8~10세4.5–6.5 × 10-4150~200여러 제조업체의 표준 데이터시트를 종합하여 작성된 데이터입니다. 500Y는 와이어 거즈 구조 패킹 중 가장 널리 사용되는 모델이며, 700Y는 미터당 이론 단수를 두 배로 늘려 초정밀 분리를 가능하게 합니다. 450Y, 550Y(X), 750Y와 같은 맞춤형 모델은 요청 시 제공 가능합니다.3. 500엔/700엔 중 어떤 것을 선택해야 할까요?핵심 성능 우위초고효율 분리 기술: 700Y는 미터당 8~10개의 이론 단수를 제공하며, 이는 동위원소 분리 및 고순도 정밀 화학 물질에 이상적입니다.낮은 압력 강하: 500Y는 0.05~0.3kPa/m의 낮은 압력에서 작동하므로 과도한 에너지 손실 없이 7kPa 미만의 심진공 증류가 가능합니다.모세관 습윤성: 철망 구조는 액체를 얇은 막으로 가두어 0.2 m³/(m²·h)만큼 낮은 분무 밀도에서도 높은 효율을 유지합니다.증폭 효과 없음: 규칙적인 기하학적 배열은 실험실 성능이 대구경 타워까지 예측 가능하게 확장됨을 의미합니다.뛰어난 운영 유연성: 광범위한 부하 변동에도 불구하고 거의 저부하 한계 없이 일관된 성능을 발휘합니다.4. 재료 선택재료서비스 조건일반적인 적용 사례SS304 / 304L일반 서비스, 비염화물메탄올 정류, 에탄올 회수SS316 / 316L염화물을 함유한 약산성 물질아세트산 정류, 염산 회수, 아민 서비스321 스테인리스고온 산화 저항성리포머 장치, 고온 진공 컬럼듀플렉스 2205 / 티타늄강력한 부식성 + 고순도PTA, 의약품 중간체탄소강비부식성 탄화수소비용 효율적인 대기 증류모든 재료는 ASTM A240에 따른 공장 시험 인증서(MTC)와 함께 제공됩니다. 304와 316L의 자세한 비교는 당사의 304 vs 316L 재료 가이드를 참조하십시오.5. 주요 응용 분야• 진공 증류: 열에 민감한 물질, 7kPa 이하의 초고진공 환경 - 향료, 비타민 및 정밀화학 제품에 필수적입니다.• 정밀 교정: 고순도 용매 회수(≥ 99.9%), 이성질체 분리, 동위원소 화합물 분리.• 석유화학: 에틸렌 탈메탄화 장치(극저온 분리), 스티렌 단량체 정제, 정유 공장 진공탑.• 석탄화학: 메탄올 정류(3단/4단 공정), 글리콜 분리.• 제약 분야: 비타민 E 정제, 비타민 C 추출, API 정제.• 공기 분리: 액체 질소 세척, 냉각탑, 희귀 가스 회수. 그림 3: 기체-액체 분포의 균일성을 확보하기 위해 설치 과정에서 인접한 패킹 층을 90° 회전시켰습니다.6. 설치 지침레이어 방향: 인접한 충전층은 방사형 혼합을 촉진하고 채널링을 방지하기 위해 서로 90° 회전시켜야 합니다.붓는 높이: 포장재는 항상 침대보다 높은 곳에서 부어주십시오. 절대로 직접 떨어뜨리지 마십시오. 작업자는 포장재 위에 서 있으면 안 되며, 판자를 깔아 무게를 분산시켜야 합니다.침대 제한 장치: 가스 유속이 높을 때 유동화를 방지하기 위해 각 층 위에 고정판을 설치하십시오. 베드 제한 장치 가이드를 참조하십시오.복구: 높이가 3~5m 이상인 화단에는 액체 집수기와 재분배기를 설치하십시오. 자세한 내용은 당사의 집수기 및 재분배기 안내서를 참조하십시오.다음과 같은 경우에는 권장하지 않습니다: 오염이 심한 환경이나 부식성이 강한 매체에서는 철망형 대신 천공판형을 고려하십시오.7. 자주 묻는 질문 (FAQ)질문: 500엔 대신 700엔을 지정해야 하는 경우는 언제인가요?A: 700Y는 미터당 8~10개의 이론단이 필요한 분리 공정(일반적으로 동위원소 분리, 이성질체 분리 또는 초고순도 정밀화학물질 분리)에 적합합니다. 열에 민감한 물질의 일반적인 진공 증류에는 500Y가 효율성과 용량 면에서 최적의 균형을 제공합니다.질문: 500Y/700Y의 최소 기둥 직경은 얼마입니까?A: 철망 구조화된 패킹 소형에서 중형 직경의 컬럼(일반적으로 DN100~DN1200)에서 최상의 성능을 발휘합니다. 직경이 더 큰 경우에는 제조 및 설치 비용 절감을 위해 천공판형(250Y/350Y)을 권장합니다. 당사는 각 패킹 디스크를 고객사의 타워 내경에 정확히 맞춰 설계합니다.질문: 저희가 제공하는 타워 도면에 따라 제작이 가능하신가요?A: 네. 구조화된 패킹 제조업체로서 당사는 고객님의 컬럼 내경, 베드 높이 및 재질 사양에 맞춰 모든 디스크를 제작합니다. 타워 도면과 공정 조건을 보내주시면, 설치 준비가 완료된 패킹 디스크와 모든 치수 검사 보고서를 제공해 드립니다.500Y/700Y 금속 구조 포장 요청FXSINO는 SS304, 304L, 316, 316L, 321, 듀플렉스 및 티타늄 소재를 사용하여 와이어 거즈 및 천공판 형태의 500Y 및 700Y 금속 구조 패킹을 제조합니다. 생산 능력은 월 최대 1,000m³입니다. 모든 주문에는 재료 공장 인증서와 치수 검사 보고서가 함께 제공됩니다.FXSINO에 문의하세요: jackieqiu9202@gmail.com +86 18507999558

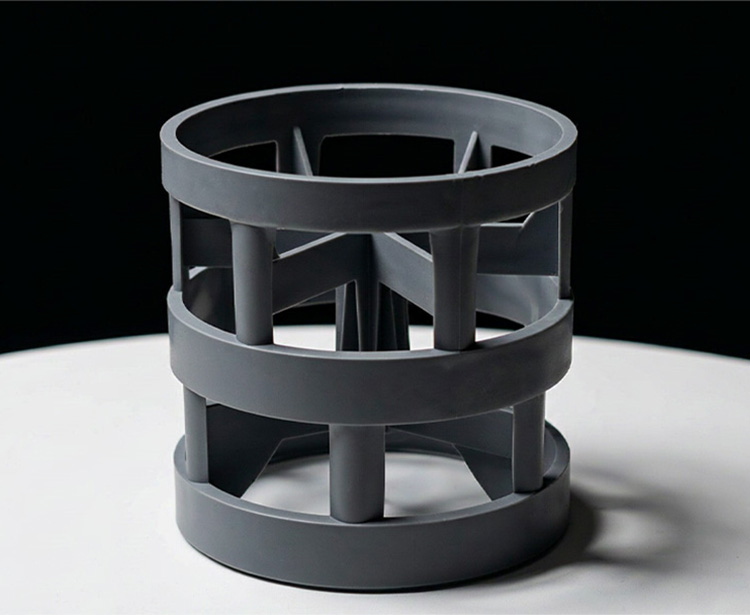

  그림 1: 스테인리스 스틸 재질의 팔링(Pall Ring) - 원통형 본체에 스탬프 처리된 창과 안쪽으로 구부러진 손가락 모양 돌기가 있습니다.스테인리스 스틸 금속 팔링: 증류 및 세척용 무작위 포장엔지니어링 경고: 증류탑의 온도가 100°C를 초과하거나, 진공 상태에서 작동하거나, 탄화수소 및 고압 가스를 처리하는 경우 플라스틱 패킹은 변형되거나 파손될 수 있습니다. 스테인리스 스틸 재질의 팰링(Pall Ring)은 95% 이상의 공극률, 낮은 압력 강하, 그리고 깊은 충전층을 지탱할 수 있는 기계적 강도를 제공하여 증류 및 세정 공정의 업계 표준을 충족합니다.1. 스테인리스강이란 무엇인가 팔링?팔 링(Pall Ring)은 기존의 라쉬히 링(Raschig Ring)을 발전시킨 형태입니다. 원통형 모양(높이와 지름이 같음)은 그대로 유지하면서, 벽면에 두 줄의 창을 뚫고, 그로 인해 생긴 금속 탭을 안쪽으로 구부려 중심을 향하도록 설계했습니다. 이러한 간단한 변화로 성능이 획기적으로 향상됩니다. 창을 통해 내부 표면과 통로가 만들어져 액체 분산, 물질 전달 효율, 처리량이 크게 개선되는 동시에 압력 강하도 감소합니다.스테인리스 스틸 스트립을 주조하는 대신 스탬핑 방식으로 링을 제작하면 치수 정밀도가 높고 벽 두께가 얇으며 기계적 강도가 일관적입니다. 이 모든 특성은 대규모 산업용 기둥에 매우 중요합니다. 그림 2: 뚫린 창과 안쪽으로 구부러진 손가락 모양의 부분이 내부 습윤 표면을 만듭니다.2. 기술 사양 (SS304 참조)아래 표는 SS304 재질과 0.3~1.2mm 벽 두께를 기준으로 한 표준 크기를 나타냅니다. 부피 밀도는 재질 등급과 벽 두께에 따라 달라지므로, 표에 제시된 값은 참고용입니다.크기(가로×세로×두께, mm)표면적 (m²/m³)공극률(%)대량 수량(개/m³)부피 밀도 (kg/m³)16 × 16 × 0.336294.9214,00039625 × 25 × 0.521995.051,94039338 × 38 × 0.614695.915,18031850 × 50 × 0.810996.06,50031476 × 76 × 1.27196.11,830308데이터 출처: 산업 표준 데이터시트(SS304, 참고용 이론값, 실제 부피 밀도는 벽 두께에 따라 다름)를 기반으로 작성되었습니다. 맞춤형 크기(6/10/13/89/100 mm) 및 비표준 두께는 요청 시 제공 가능합니다.3. 왜 금속 팔링혹독한 환경에서 뛰어난 성능 발휘주요 성능 이점높은 부하 용량 및 처리량, 낮은 압력 강하: 95% 이상의 공극률은 가스 흐름에 대한 저항을 최소화하여 주입 전 더 높은 용량을 확보할 수 있도록 합니다.탁월한 물질 전달: 창문과 손가락 모양의 구조는 액체를 고르게 퍼뜨리고 뭉침, 막힘, 오염을 방지합니다.탁월한 습윤성: 금속 표면은 플라스틱보다 더 쉽게 젖기 때문에 액체 부하가 적더라도 효율성을 유지합니다.심층 지층에 필요한 기계적 강도: 스테인리스강의 견고성 덕분에 파손이 거의 발생하지 않아 고압 하의 깊은 충진층에 적합합니다.고온 및 고압 환경에서도 사용 가능: 플라스틱과는 달리 금속 링은 열 순환과 고온에서도 변형 없이 견딜 수 있습니다 (스테인리스강은 합금 종류에 따라 최대 400~500°C까지 견딜 수 있습니다). 그림 3: 재료 선택 - 고온 및 고압 환경에는 금속, 부식 방지에는 플라스틱, 극한의 열에는 세라믹.4. 재질 선택: 어떤 스테인리스 등급을 선택해야 할까요?재료서비스 온도일반적인 적용 사례SS304 / 304L최대 약 400°C유기물 정제, 탄화수소 분별 증류, 일반 서비스SS316 / 316L최대 약 400°C산성 가스 흡수, 아민/CO2 서비스, ​​염화물 함유 스트림탄소강최대 약 350°C비용에 민감하고 부식성이 없는 탄화수소 서비스듀플렉스 2205 / 904L최대 약 300°C염화물 함량이 높은 해수 환경에서는 부식이 매우 심합니다.하스텔로이 / 티타늄 / 모넬합금에 따라 다름심각한 부식, 할로겐화물, 고온 산성 환경304와 316L 중 어떤 재질을 선택할지 고민이시라면, 저희 304 vs 316L 재질 가이드를 참고해 주세요. 사용 가능한 재질로는 SS304, 304L, 316, 316L, 410, 2205 듀플렉스, 904L 외에도 탄소강 및 특수 합금이 있습니다.5. 주요 응용 분야금속 팔링은 압력 강하를 최소화하는 것이 중요한 대기압 및 진공 상태 모두에서 분리, 흡수 및 탈착 서비스 전반에 걸쳐 사용됩니다.• 증류탑: 원유 분별 증류, 에틸벤젠/스티렌 분리, 에탄올 정류, 진공 증류.• 흡수 및 세척: H2남, 뉴햄프셔3, 그래서2, CO2 제거; 산성 가스 세정기; 냉각탑.• 탈색: 증기 탈기, VOC 회수, 직접 접촉 냉각.• 석유화학 및 정제: 촉매 개질, 가스 처리, 탈탄소화, 탈황.• 열 회수 및 추출: 역류 열교환 및 용매 추출. 그림 4: 스테인리스강 팔링이 증류탑에 장착되고 있다.6. 자주 묻는 질문질문: 플라스틱 팔링과 금속 팔링을 언제 선택해야 할까요?A: 작동 온도가 100°C를 초과하거나, 진공 상태, 고압 환경, 또는 플라스틱이 변형되거나 팽창하는 탄화수소/유기 유체 환경에서는 금속 재질을 선택하십시오. 100°C 미만의 부식성 환경에서는 PP 또는 PTFE와 같은 플라스틱이 더 경제적입니다.질문: 칼럼을 포장하려면 포장재가 얼마나 필요합니까?A: 표에서 대량 주문 수량을 확인하세요. 내경 1.5m, 적재 높이 4m의 38mm 링으로 구성된 컬럼의 경우: π × 0.75² × 4 × 15,180 ≈ 107,200개입니다. 정확한 견적을 받으시려면 타워 내경과 적재 높이를 알려주세요.질문: 스테인리스 스틸 팔링은 구조화된 패킹에 사용할 수 있습니까?A: 네. 무작위 금속 팔링은 구조화된 패킹과 함께 하부 또는 상부 베드에 자주 사용되며, 특히 개보수 또는 재분배가 필요한 경우에 그렇습니다. 저희는 고객님의 컬럼에 맞는 하이브리드 베드 설계를 제공해 드릴 수 있습니다.스테인리스 스틸이 필요합니다 팔링스?FXSINO는 SS304, 304L, 316, 316L 스테인리스강 재질의 팰링을 모든 표준 사이즈(16/25/38/50/76mm)로 공급하며, 옵션으로 탄소강, 듀플렉스강, 하스텔로이 또는 티타늄 재질도 제공합니다. 모든 제품은 재질 증명서(ASTM A240에 따른 MTC)와 치수 검사 보고서를 첨부하여 출고됩니다.FXSINO에 문의하세요: jackieqiu9202@gmail.com +86 18507999558

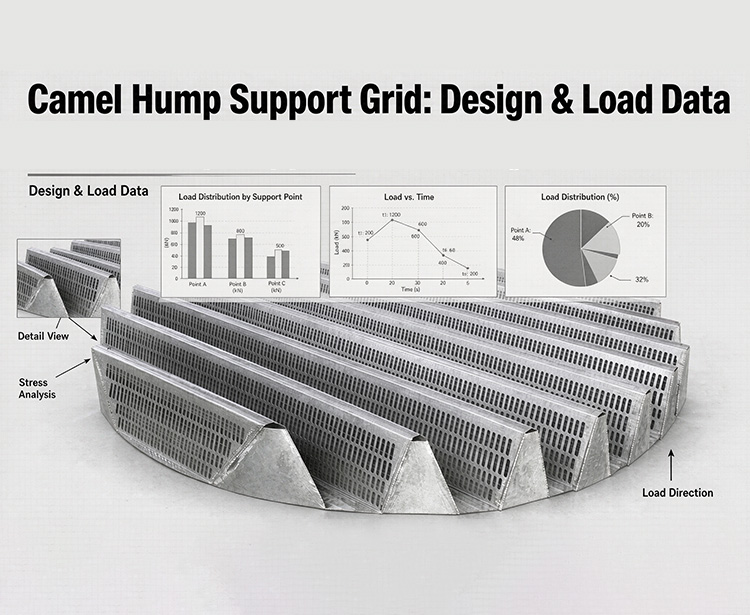

  그림 1: 낙타 혹 지지대 격자 - 강판을 찍어낸 연속적인 아치형 단면.낙타 혹 지지 그리드: 설계 및 하중 데이터엔지니어링 경고: 지지 그리드는 충전층의 기초입니다. 지지 그리드가 제 기능을 하지 못하면 충전층이 붕괴되고 가스 흐름이 차단되어 막대한 비용이 드는 가동 중단으로 이어집니다. 낙타 등 모양의 그리드는 90% 이상의 개방 면적과 탁월한 하중 지지력을 제공하지만, 특정 컬럼 하중에 맞춰 설계되었을 때만 가능합니다. 필요한 데이터는 다음과 같습니다.1. 낙타 혹 지지대 그리드란 무엇인가요?낙타 등 모양 지지대라고도 불리는 낙타 혹 모양 지지대는 강판을 연속적인 아치형(물결 모양) 프로파일로 찍어내어 제작됩니다. "혹" 부분은 견고한 구조적 단면을 형성하고, 아치 사이의 공간은 가스와 액체의 통과를 위한 넓은 개방 면적을 제공합니다. 평판형 지지대와 달리, 아치형 구조는 각 리브를 하중을 지지하는 보로 만들어 줍니다. 그림 2: 주요 치수 - 아치 높이(H), 판 두께(t) 및 개방 면적 비율.2. 설계 매개변수매개변수일반적인 범위디자인 노트개방 공간90~95%지지면 전체에 걸쳐 압력 강하를 최소화합니다.아치 높이150 - 300 mm아치가 높을수록 더 많은 하중을 견딜 수 있지만 침대 높이는 낮아집니다.판 두께3~6mm계산된 하상하중(섹션 3 참조)에 의해 좌우됩니다.모듈 너비300~500mm기둥 맨홀(일반적으로 DN500 이상)을 통과해야 합니다.구멍 직경10~25mm액체 배수와 충전재 보강 사이의 균형을 유지하십시오.3. 하중 지지력 데이터낙타혹형 격자의 하중 지지 능력은 판 두께, 아치 높이 및 재질 등급의 세 가지 변수에 따라 달라집니다. 총 베드 하중에는 패킹 중량, 액체 체류량 및 공정 측 압력 차이가 포함됩니다.판 두께별 일반적인 하중 지지력 (SS316L, 아치 높이 200mm):• 3mm 판: 약 2,500 kg/m² (경하중용; 250Y 침대에 적합) < (3미터 높이)• 4mm 판: 약 4,500 kg/m² (표준 용도, 대부분의 500Y 적용 분야)• 6mm 판: 약 8,000 kg/m² (고하중용; 높은 적재 높이, 높은 액체 체류량, 진공 서비스)설계 안전 계수: 계산된 작동 부하에 대해 최소 2.5배의 안전 계수를 항상 지정하십시오. 300°C 이상의 온도에서는 출력을 낮춰야 하므로 당사 엔지니어와 상담하십시오. 그림 3: 낙타 혹 격자(왼쪽)는 기존 막대형 격자(오른쪽)의 약 45%에 비해 90% 이상의 개방 면적을 제공합니다.4. 낙타 혹형 격자 vs. 막대형 격자: 어떤 것을 선택해야 할까요?요인낙타 혹 격자막대형 격자개방 공간90~95%40~50%압력 강하최소중상급액체 재분배내장형 (아치형 골짜기가 물을 모아서 다시 떨어뜨림)없음 (별도의 수집기가 필요합니다)적재 용량높음 (아치가 보 역할을 함)보통의파울링 위험낮은 (자연 배수 계곡)높이가 높을수록 (평평한 표면이 고형물을 가둡니다)5. 4단계 선정 방법1단계 — 하상하중 계산: 충진재의 부피 밀도 × 충전층 높이 × 충전탑 면적 + 액체 체류량(일반적으로 충진재 부피의 5~15%). 500Y 포장침대 높이 1mm당 약 7.2kg/m²의 하중이 예상됩니다.2단계 — 맨홀 접근 확인: 모듈 폭은 맨홀 내경에서 50mm 여유 공간을 뺀 값 이하이어야 합니다. 표준 DN500 맨홀의 최대 모듈 폭은 450mm입니다.3단계 — 공정 조건 확인: 300°C 이상의 온도에서는 더 두꺼운 판재 또는 강화 합금이 필요합니다. 진공 서비스에는 매끄러운 가스 유입구가 필요합니다 (돌출된 형상은 유입 손실을 최소화합니다).4단계 — 부식 등급 일치시키기: 포장재와 동일한 합금입니다. 자세한 내용은 당사 웹사이트를 참조하십시오. 304L와 316L 비교 가이드 염화물 임계값의 경우. 그림 4: DN500 맨홀을 통해 낙타 혹형 격자 모듈을 설치하는 모습.6. 재료 선택부식 및 온도 한계SS304L: 깨끗한 유기물, 대기 온도. 가장 경제적인 선택.SS316L: 아민 서비스, H2S, CO2미량의 염화물. 정유 공장 서비스의 업계 기본 사양입니다.듀플렉스 1.4462: 염화물 함량이 500ppm을 초과하면 해당 온도에서 기계적 강도가 더 높아집니다.티타늄 2등급: 공격적인 염화물, 습식 Cl2해수 탈기.7. 설치 및 일반적인 고장 유형고장 모드원인방지영구 변형과부하 또는 고온 크리프2.5배의 안전 계수를 적용하고, 온도가 300°C를 초과하면 출력을 낮추십시오.포장재가 무너짐구멍 직경이 포장 크기에 비해 너무 큽니다.최대 구멍 크기 = 포장 골판지 간격의 60%가스 바이패싱모듈과 셸 사이의 간격설치 중에 용접 테두리 밀봉 스트립을 부착하십시오.부식 천공계곡에 집중된 부식성 물질포장재와 동일한 합금을 사용하고, 배수가 잘 되도록 하십시오.8. 액체 유통업체와의 협력낙타 혹 모양의 격자는 충전층의 바닥에 위치합니다. 그 위에는 충전재가, 그리고 그 위에는 액체 분산기가 놓입니다. 격자의 아치형 골짜기는 자연스럽게 액체를 모아 대략적인 재분배 역할을 합니다. 특히 천공판 구조 충전재와 함께 사용할 경우, 천공을 통해 측면 재분배 효과가 더욱 커져 그 효과가 극대화됩니다. 충전재 선택에 대한 자세한 내용은 5가지 요소 가이드를 참조하십시오. 그림 5: 전체 타워 내부 구조 조립체 - 하단에는 낙타 혹 모양 격자, 중간에는 구조화된 패킹, 상단에는 액체 분배기가 있습니다.자주 묻는 질문질문: 낙타 혹 모양의 격자가 별도의 액체 집진기를 대체할 수 있습니까?|107||108||109||110||111||112||113||114||115|
